جهاز توحيد التحميل الذي يتم التحكم فيه بالإجهاد

منتوج وصف

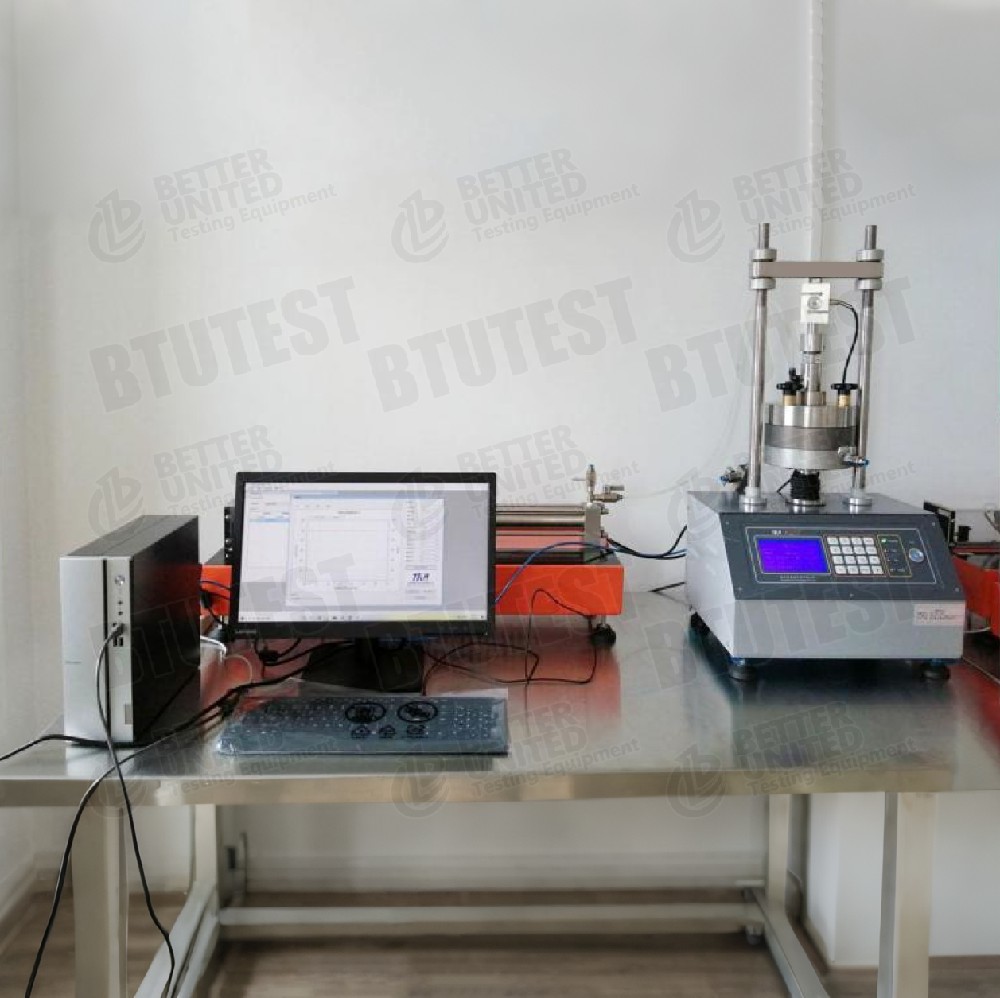

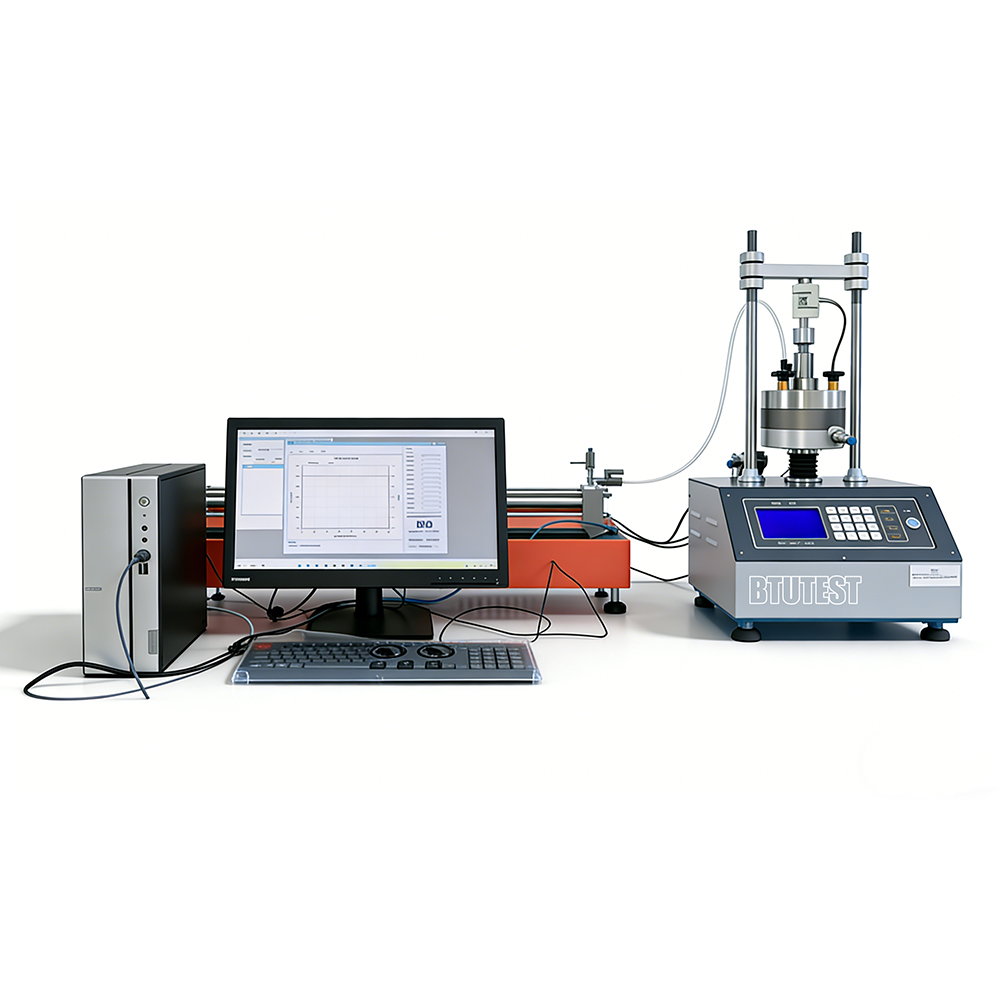

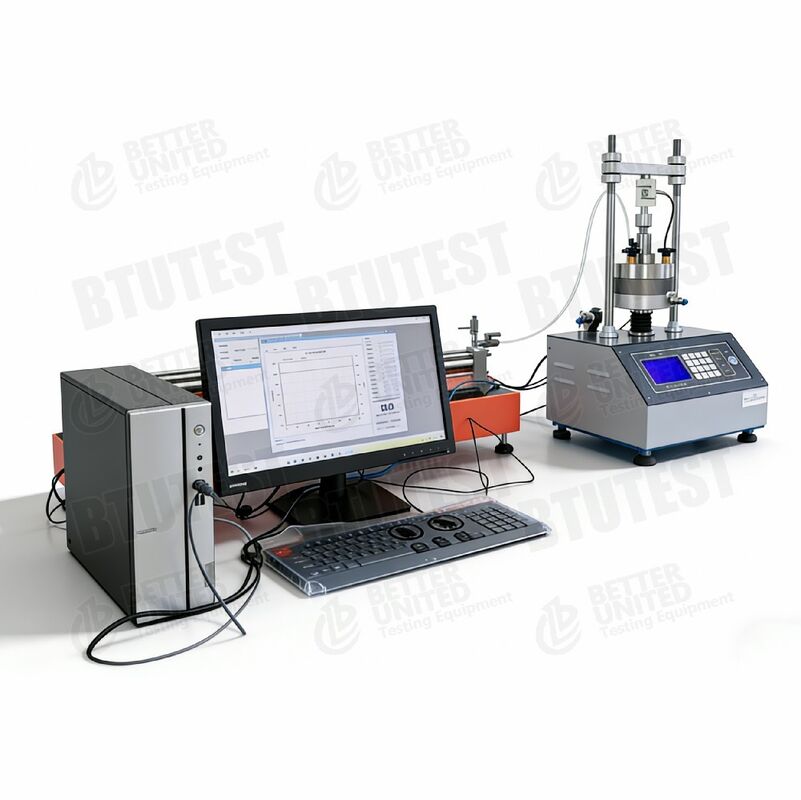

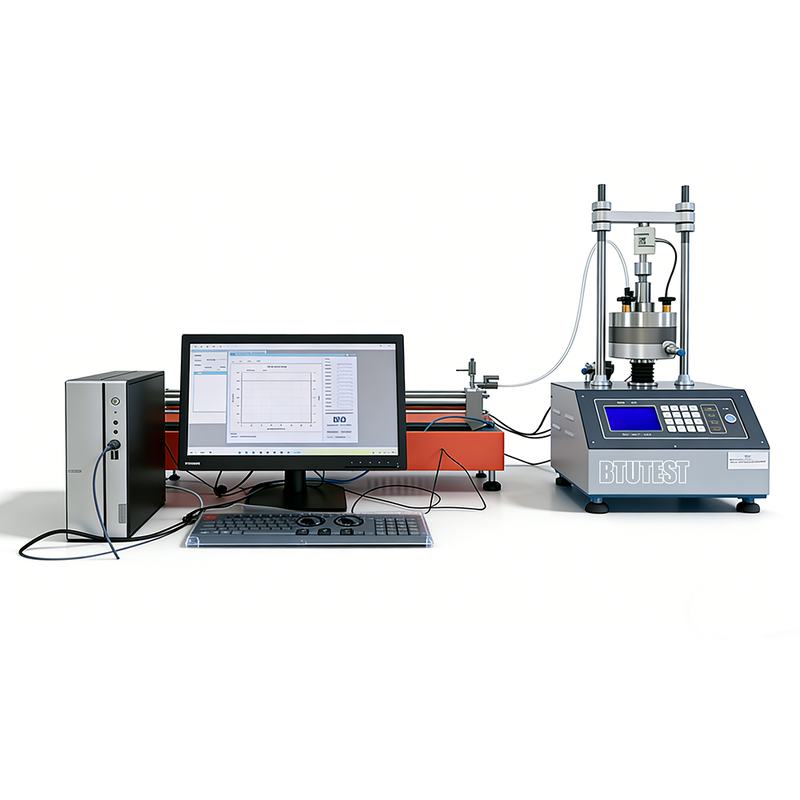

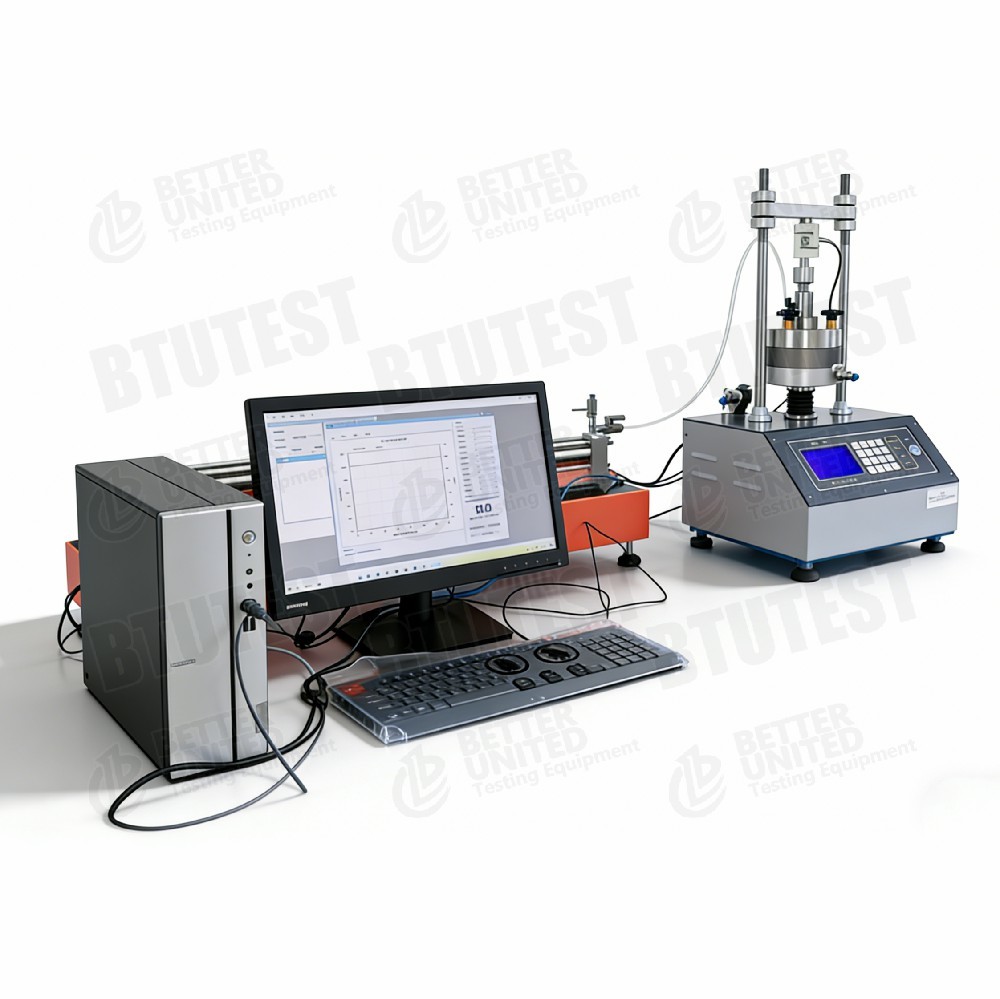

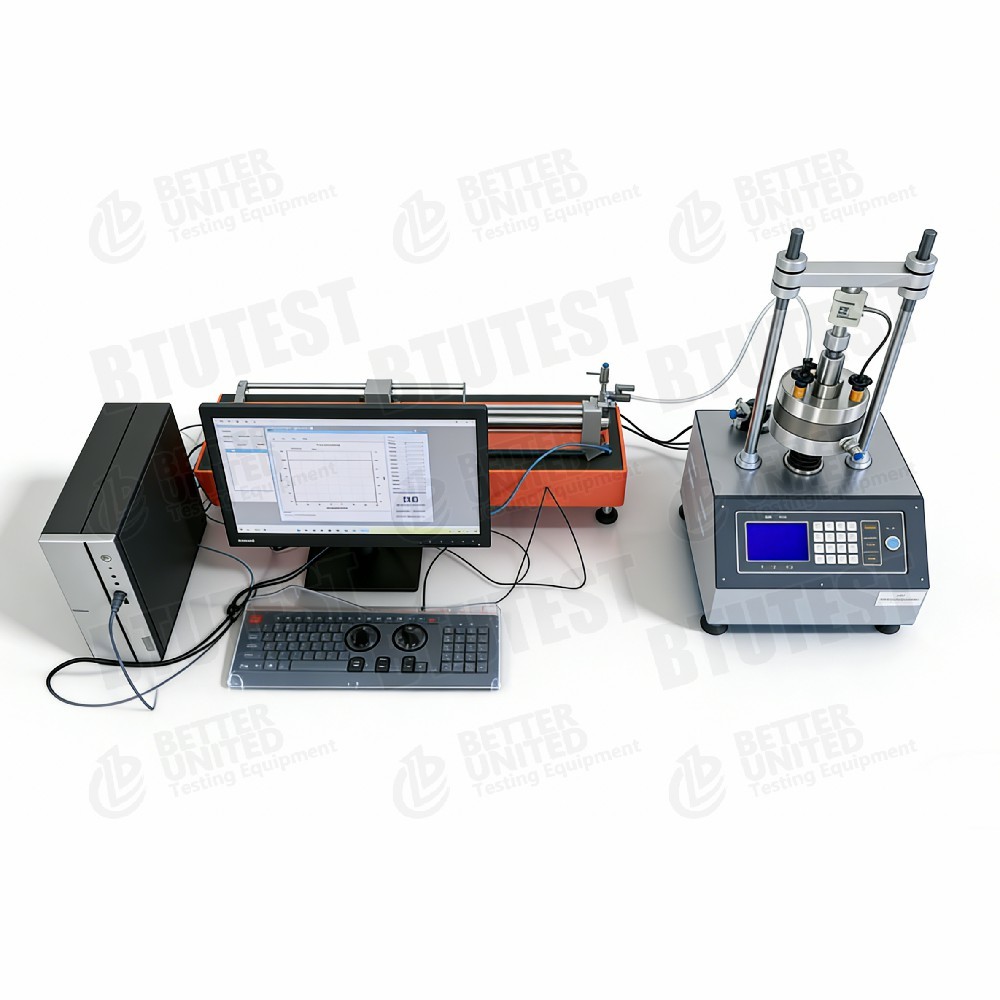

جهاز توحيد التحميل الذي يتم التحكم فيه بالإجهاد

نموذجوحدة حرارية بريطانية-STC-1S

وصف

هذه المعدات هيجهاز توحيد التحميل الذي يتم التحكم فيه بالإجهاد(معدل الإجهاد الثابت – CRS)، نموذجوحدة حرارية بريطانية-STC-1S، يستخدم لإجراء اختبارات توحيد التحميل التي يتم التحكم فيها بالإجهاد (CRS) مع قياس ضغط المسام في الوقت الفعلي. الميزات الرئيسية:

• أحجام العينة: Φ61.8×H20 ملم و Φ61.8×H40 ملم
• إطار التحميل: أقصى قوة محورية 10 كيلو نيوتن، ومسجل بيانات مدمج بأربع قنوات
• خلية الحمل: 0‑10 كيلو نيوتن، الدقة ±0.1% FS
• مستشعر ضغط المسام: 0‑3.2 ميجا باسكال (لم يتم ذكر الدقة، يفترض ±0.1% FS)
• مزود ببرنامج الحصول على البيانات والتحكم فيها باستخدام الكمبيوتر

معايير الاختبار (الدولية)

• أستم D4186(المعدل الثابت لتوحيد السلالة – ​​CRS)
• أستم D2435(الدمج أحادي البعد – CRS هي طريقة مشتقة)
• أستم D4546(دمج التحميل والتفريغ وإعادة التحميل)
• إسو 17892-5(اختبار التوحيد)
• بس 1377-6(اختبار التوحيد)

يمكن للمعدات تلبية متطلبات هذه المعايير للتحميل، وقياس الإزاحة، ومراقبة ضغط المسام، وما إلى ذلك.

مواصفة

> ملاحظة: لم يتم تحديد نطاق معدل التحميل وشوط الإزاحة وما إلى ذلك - راجع دليل المنتج.

التفاصيل

• التحميل المتحكم فيه بالإجهاد (CRS)- تحميل العينة بمعدل إجهاد محوري ثابت (على سبيل المثال، 0.01 مم/دقيقة)، وتسجيل الإجهاد المحوري والإجهاد وضغط المسام بشكل مستمر، وبالتالي الحصول بسرعة على معلمات الدمج (Cv، Cc، Pc، وما إلى ذلك).
• ارتفاع العينتين– 20 مم (تقليدي) و 40 مم (مسار صرف أطول).
• قياس ضغط المسام في الوقت الحقيقي– يراقب ضغط الماء في المسام أثناء الدمج، وهو مفيد لحساب السيرة الذاتية ومسارات الإجهاد الفعالة.
• مسجل بيانات مدمج ذو 4 قنوات– يسجل في وقت واحد الحمل المحوري، والإزاحة، وضغط المسام، وما إلى ذلك.
• الحد الأقصى للقوة المحورية 10 كيلو نيوتن- يتوافق مع الحد الأقصى للإجهاد المحوري البالغ حوالي 3.3 ميجا باسكال (للعينة التي يبلغ قطرها 61.8 مم)، وهو مناسب لمعظم اختبارات تقوية التربة.
• خلية تحميل عالية الدقة- ±0.1% FS، بيانات موثوقة.
• برامج الكمبيوتر- التحكم التلقائي الكامل في الاختبار، والعرض في الوقت الحقيقي لمنحنيات الإجهاد والانفعال وضغط المسام، والحساب التلقائي لمعلمات الدمج.

طلب

• اختبار الدمج السريع- توفر CRS وقتًا كبيرًا مقارنة بالتحميل المرحلي التقليدي، وهي مناسبة لاختبار الدُفعات.
• التربة منخفضة النفاذية– بالنسبة للطين وغيرها من أنواع التربة منخفضة النفاذية، توفر CRS معاملات الدمج بكفاءة.
• تحليل الإجهاد الفعال– يتيح قياس ضغط المسام دراسة تغيرات الضغط الفعالة أثناء التحميل.
• ركائز التربة الناعمة– تقييم خصائص الدمج للتنبؤ بالتسوية.
• البحث والتدريس– مختبرات ميكانيكا التربة الجامعية والمؤسسات البحثية.

المزايا

• الدمج السريع لـ CRS– يمكن توفير أكثر من 80% من وقت الاختبار مقارنة بالتحميل المرحلي.
• قياس ضغط المسام في الوقت الحقيقي- يوفر معلومات ضغط فعالة إضافية، مما يحسن دقة الحساب.
• ارتفاع العينتين– المرونة لأغراض البحث المختلفة.
• مسجل بيانات مدمج– متكامل للغاية، ويقلل من المعدات الخارجية.
• أجهزة استشعار عالية الدقة– 0.1% FS، لتلبية متطلبات البحث.
• برنامج تلقائي بالكامل– التحكم الآلي والاكتساب والحساب وتقليل الخطأ البشري.

ماذا تختار

حدد هذا الجهاز أو قارنه بالنماذج الأخرى بناءً على متطلبات الاختبار:

تدفق العملية

مثال:اختبار توحيد CRS (معدل ثابت من الإجهاد)

• تحضير العينة
  • قطع العينة غير المضطربة أو المعاد تشكيلها باستخدام حلقة Φ61.8×20 مم أو 40 مم.
  • قياس محتوى الماء الأولي وكثافته؛ مشبعة إذا لزم الأمر.

• تركيب العينة
  • ضع العينة في خلية الدمج (مع الحجارة المسامية وورق الترشيح)، وقم بتوصيل مستشعر ضغط المسام.
  • قم بتثبيت مستشعر الإزاحة.
  • ضع الخلية في إطار التحميل وقم بتوصيل خلية التحميل المحورية.

• تعيين معلمات الاختبار
  • في البرنامج، حدد "وحدة توحيد CRS".
  • تعيين معدل إجهاد ثابت (على سبيل المثال، 0.01 مم/دقيقة).
  • تعيين الحد الأقصى للسلالة المحورية (على سبيل المثال، 20٪) أو القوة المحورية القصوى (10 كيلو نيوتن).
  • تعيين الفاصل الزمني للحصول على البيانات (على سبيل المثال، 1 ثانية).

• ابدأ الاختبار
  • قم بتشغيل نظام التحميل المؤازر لدفع المكبس إلى الأسفل بمعدل ثابت.
  • يسجل البرنامج القوة المحورية، والإزاحة المحورية، وضغط المسام، والوقت في الوقت الفعلي.
  • رسم منحنى الإجهاد والانفعال ومنحنى انفعال الضغط المسامي.

• شرط التوقف
  • يتوقف تلقائيًا عند الوصول إلى الضغط المحدد مسبقًا أو الحد الأقصى للقوة المحورية.

• التفكيك والتنظيف
  • قم بتفريغ العينة وإزالتها ووزنها وتجفيفها لقياس محتوى الماء النهائي.
  • تنظيف خلية الدمج وأجهزة الاستشعار.

• معالجة البيانات
  • استنادًا إلى نظرية CRS، يقوم البرنامج تلقائيًا بحساب:
    • معامل التماسك (Cv) من ضغط المسام ومعدل التحميل
    • مؤشر الضغط (Cc)، مؤشر الارتداد (Cs)
    • ضغط ما قبل الدمج (Pc)
    • معامل النفاذية (ك) (بشكل غير مباشر)
  • يولد تقرير الاختبار.

ملخص:

• وحدة حرارية بريطانية-STC-1Sعبارة عن جهاز توحيد تحميل يتم التحكم فيه بالإجهاد لاختبارات الدمج السريع CRS، مع قوة محورية قصوى تبلغ 10 كيلو نيوتن، وقياس ضغط المسام، ومناسب للتحديد السريع لمعلمات الدمج للتربة ذات الحبيبات الدقيقة.
