جهاز توحيد رو

منتوج وصف

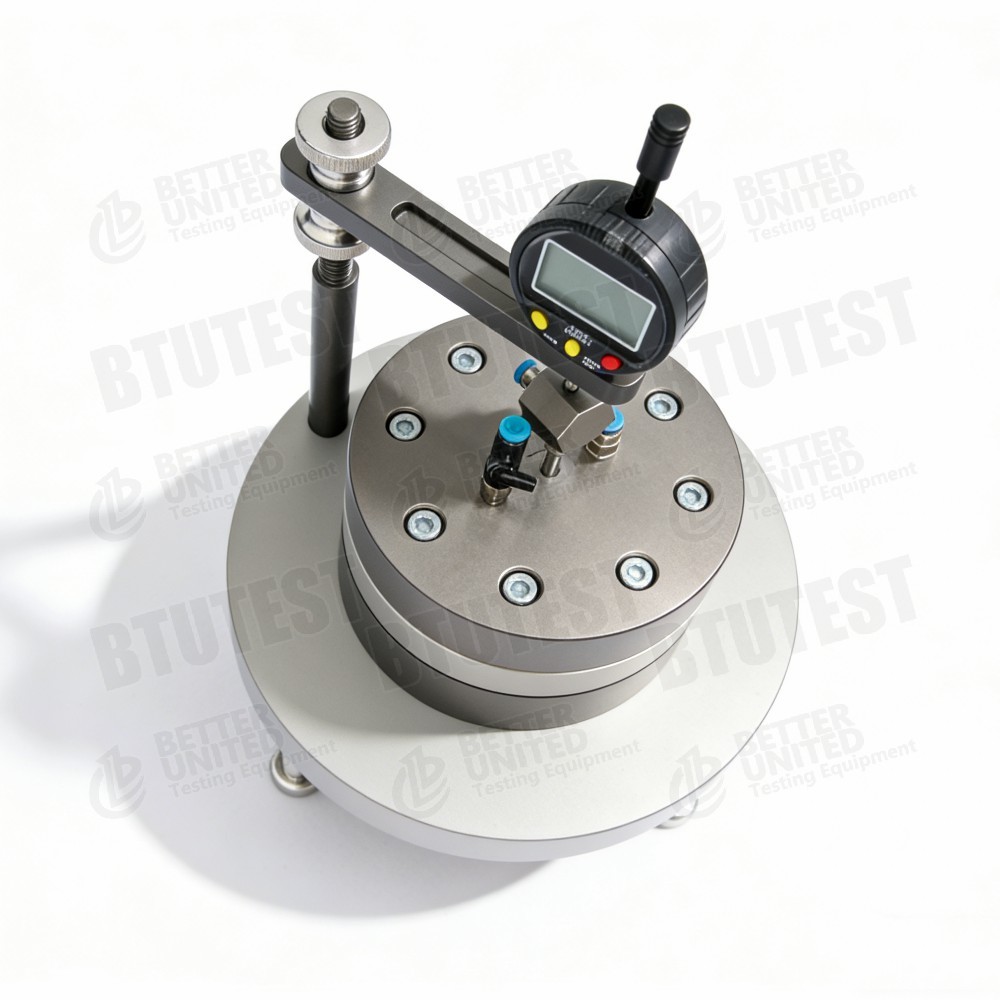

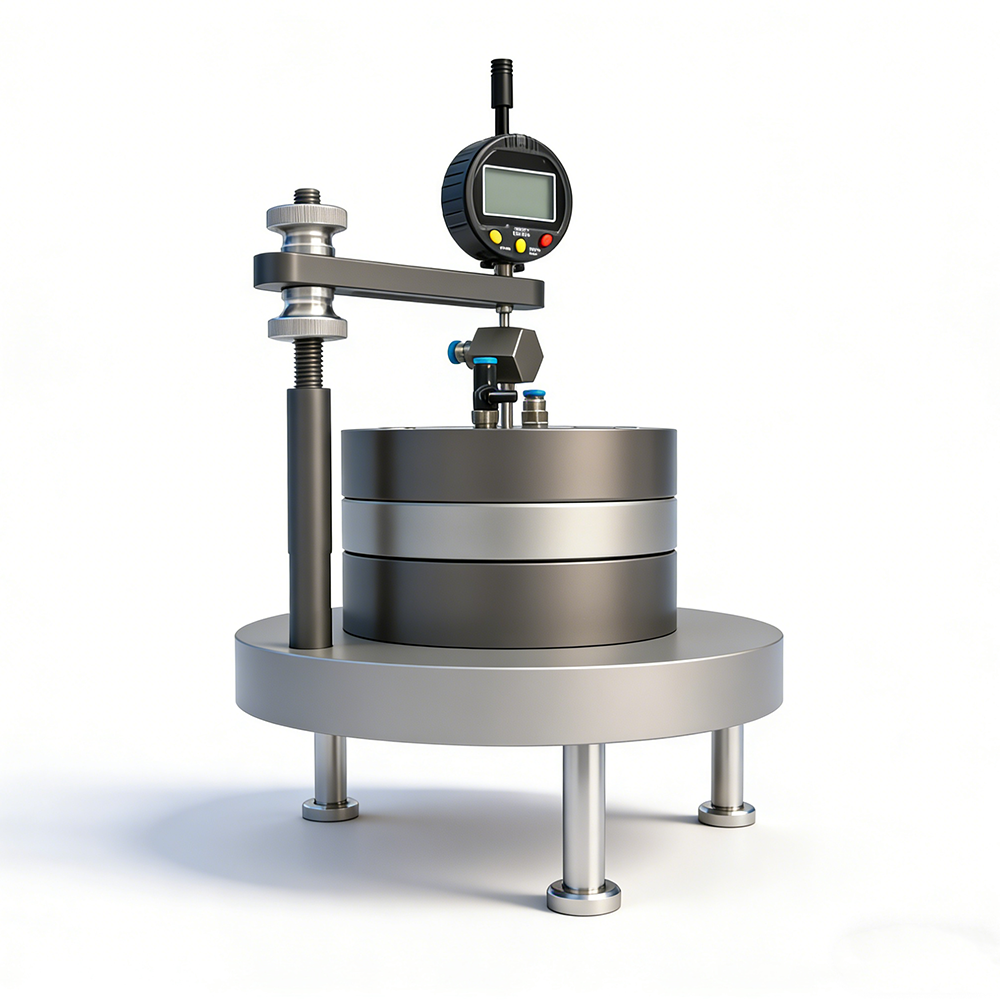

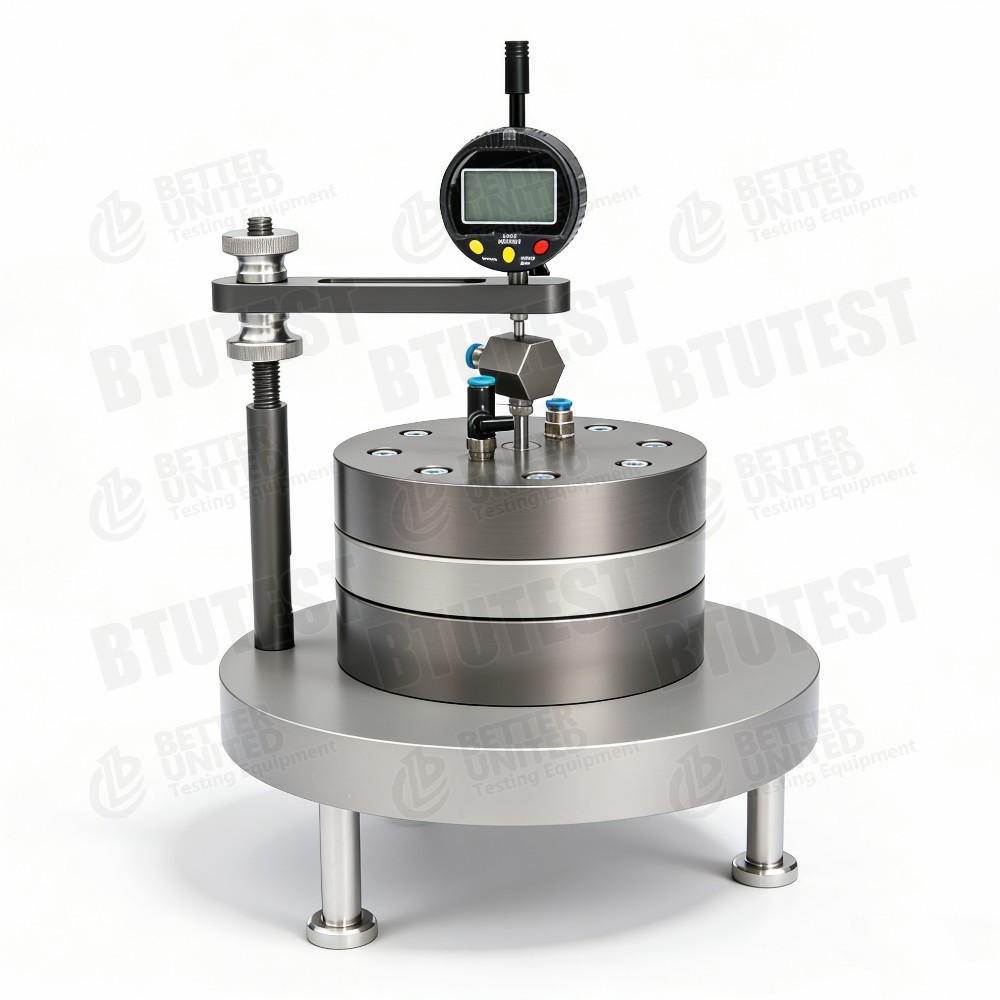

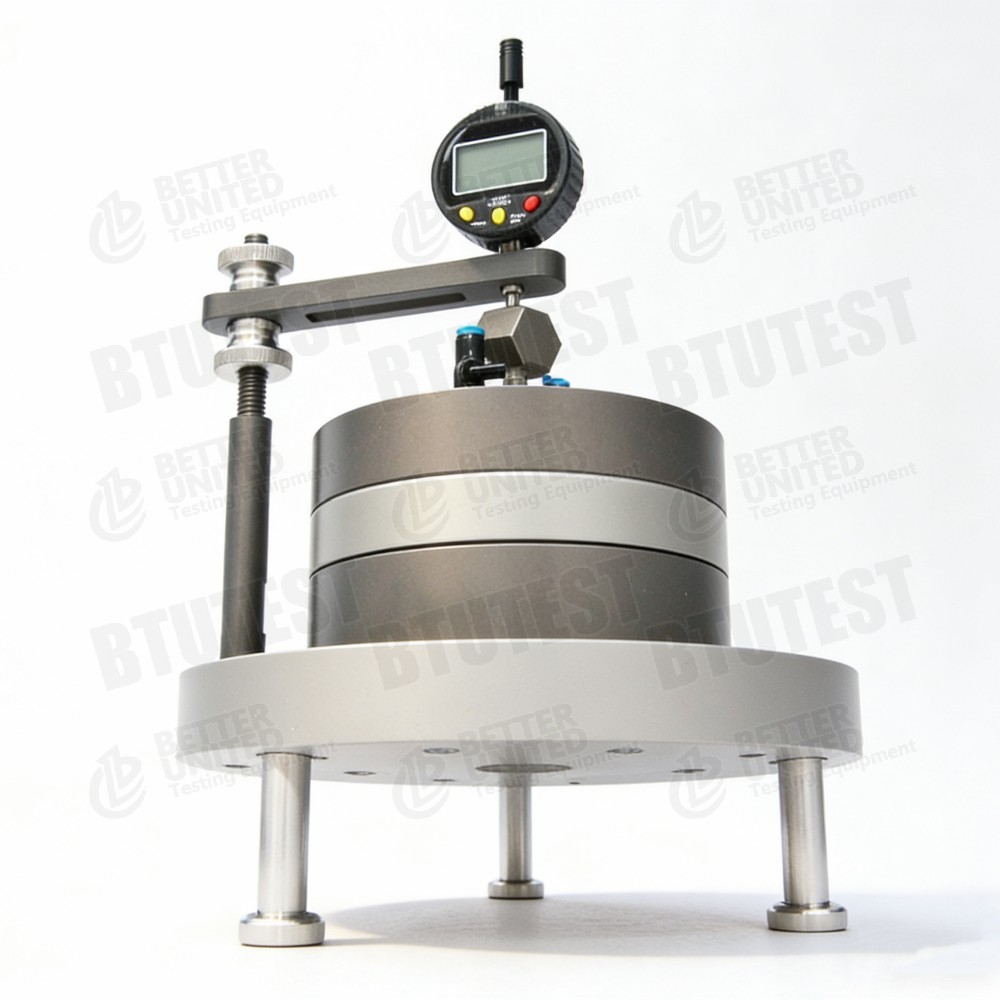

جهاز توطيد الـ Rowe

النموذجBTU-RCA-1

الوصف

هذه المعداتأجهزة توطيد الجوارب، النموذجBTU-RCA-1، باستخدام خلية توطيد من نوع Rowe. يمكنها إجراء اختبارات توطيد مختلفة ، بما في ذلك التوطيد القياسي (حمل وتفريغ الخطوة) ، CRS (معدل التوتر الثابت) ،حد أقصى لمتطلبات التحميل (معدل التحميل الثابت)، تعزيز تشبع الضغط العكسي ، تعزيز الزحف طويل الأجل (مع قياس ضغط المسام في الوقت الحقيقي) ووحدة التوطيد-تنفسية اختيارية. الميزات الرئيسية:

• حجم العينة: Φ61.8 ملم (حلقة قطع قياسية)
• يتم تطبيق الضغط المحوري والضغط العكسي بواسطة منظمات الضغط / الحجم (2 MPa / 200 cc) ، دقة ± 0.1٪ FS ، التحكم في ضغط المياه من خلال الحلقة المغلقة إلى 1 kPa
• جهاز تحكم مع لوحة مفاتيح غشاء 16 مفتاحًا مدمجة (غير لمسة) ، يدعم ضبط الضغط، التحكم في الحجم، التحميل الخطي، الخ.
• قياس تغير الحجم وعرضه إلى 1 ملم3 (0.001 سم) ، دقة ± 0.01 مل
• جهاز استشعار ضغط المسام: 2 MPa ، دقة ± 0.1% FS ، دقة 1 kPa
• جهاز استشعار الانحراف الرأسي: النطاق 0-12.7 ملم، دقة 0.01 ملم، مع شاشة LCD الخاصة بها (يمكن تحديها في / ملم) ، زر الصفر، يمكن تشغيله بواسطة خلية العملة أو نظام الاستحواذ
• مزود ببرنامج حاسوبي لاكتساب البيانات والتحكم (برنامج AdvancedGeoLAB-Rowe Consolidation Software) ، قادر على تشبع الضغط العكسي، وتوحيد الحمل المرحلي، CRS، CRL،تعزيز الزحف على المدى الطويل مع قياس ضغط المسام في الوقت الحقيقيوحدة المعالجة اللاحقة تحسب تلقائيا av، Es، Cv، Pc، الخ، وتخطيط الجذر التربيعي من منحنيات الزمن، منحنيات الزمن السجل، منحنيات e-p، منحنيات e-lg p، منحنيات H-P، الخ.

معايير الاختبار (الدولية)

• طراز ASTM D2435(تثبيت التربة أحادية الأبعاد)
• الصينية D4186(المعدل الثابت لتوحيد الضغط (CRS))
• الصينية D4546(توحيد التحميل والتفريغ وإعادة التحميل)
• الصينية(ضغط ثلاثي المحور ‬ مبدأ تشبع الضغط العكسي مماثل)
• الصينية(اختبار الشفافية يتناسب مع وحدة الشفافية للتوحيد)
• الصيغة ISO 17892-(اختبار التوحيد)
• BS 1377-6(اختبار التوحيد)

يمكن للمعدات أن تفي بمتطلبات هذه المعايير للحمل ، وتشبع الضغط العكسي ، وقياس ضغط المسام ، و CRS / CRL ، إلخ.

المواصفات

تفاصيل

• خلية توطيد الصفنوع من مقياس الضغط المحوري المتساوي الذي يطبق الضغط المحوري عن طريق الهيدروليكية أو النيوماتيكية، مما يوفر توزيع أكثر تكافؤا للضغوط وتقليل الاحتكاك الجانبي،مناسبة لاختبارات التوحيد عالية الدقة.
• مراقبين ضغط/حجم مزدوجيستخدم لتطبيق الضغط المحوري والضغط العكسي (أو قياس ضغط المسام). كل وحدة تحكم مستقلة ، بقدرة حجمية 200 سم ، دقة 0.001 سم ،تمكين التحكم الدقيق في تغيرات الضغط والحجم لامتلاء الضغط العكسي، CRS، CRL، واختبارات الشفافية.
• أجهزة التحكم في المعالجات الدقيقة ذات الحلقة المغلقةدقة التحكم في ضغط الماء تصل إلى 1 كيلوبايت، متفوقة بكثير على أجهزة قياس الضغط التقليدية.
• قياس ضغط المسام في الوقت الحقيقييراقب بشكل مستمر ضغط المياه في المسام أثناء التوطيد، ويستخدم لحساب Cv في اختبارات CRS وتحليل الإجهاد الفعال.
• قياس الاضطرابات بدقة عالية- وضوح 0.01 ملم، مع شاشة LCD خاصة لسهولة المعايرة في الموقع.
• اختبار متعدد الوظائفيدعم تحميل الخطوات، CRS، CRL، الزحف، تشبع الضغط العكسي، والتمرير التوحيدي الاختياري ‬ كل ذلك في جهاز واحد.
• برنامج قوي- التحكم التلقائي بالكامل في الاختبار، وعرض المنحنى في الوقت الحقيقي، والحساب التلقائي لمعلمات التوحيد، ومخططات مختلف المنحنيات القياسية.
• وحدة التوحيد الاختيارية للشفافيةيسمح بقياس معامل المرونة أثناء التوحيد لدراسة العلاقة k-e.

التطبيق

• اختبار التوحيد عالي الدقةمناسبة لدراسة خصائص الضغط ومعلمات التوطيد للأراضي الدقيقة مثل الطين الرقيق.
• تعزيز تشبع الضغط العكسي- بالنسبة للأراضي ذات الشفافية المنخفضة، يحسن الامتلاء للحصول على معايير التوطيد الدقيقة.
• التوحيد السريع لـ CRSتوفير وقت الاختبار، مناسبة للاختبار بالفئات.
• زاحف طويل الأمددراسة سلوك التوطيد الثانوي للتربة.
• ربط التماسك-المرونة(اختياري) دراسات تغيرات في قابلية النفاذ أثناء الضغط.
• البحث والتدريس- البحوث المتقدمة في الجامعات والمؤسسات البحثية.

المزايا

• تحكم ضغط دقيق جداًدقة التحكم في ضغط الماء 1 kPa، دقة الحجم 0.001 cc، متفوقة بكثير على أجهزة تقوية التقليدية.
• خلية الـ (رو)- انخفاض الاحتكاك في الجدران الجانبية، وتوزيع التوتر المتساوي، نتائج أكثر موثوقية.
• مراقبين ضغط/حجم مزدوجيمكن تطبيق الضغط المحوري، الضغط العكسي، أو قياس تغير الحجم
• أنماط اختبار متعددةتحميل الخطوة، CRS، CRL، الزحف، تشبع الضغط العكسي، الشفافية (اختياري)
• قياس ضغط المسام في الوقت الحقيقييسهل تحليل الإجهاد الفعال وحساب Cv.
• البرمجيات الآلية بالكاملالتحكم التلقائي، والحصول، والحساب، والتخطيط، والحد من الأخطاء البشرية.
• تشغيل مفيد للمراقب‬ يسمح لوحة المفاتيح المدمجة بالعمل بشكل مستقل دون جهاز كمبيوتر.
• فعالية من حيث التكلفةمقارنة مع أنظمة التوطيد الثلاثية المحورية التقليدية ، يوفر مقياس توطيد رو وظائف مماثلة بتكلفة أقل.

ماذا تختار؟

حدد هذه المعدات أو قارنها مع نماذج أخرى بناءً على متطلبات الاختبار:

تدفق العملية

مثال:تشبع الضغط الخلفي + اختبار توطيد CRS

• إعداد العينة
  • قطع العينة دون إزعاج أو إعادة تشكيلها باستخدام حلقة Ø61.8 ملم؛ ارتفاع عادة 20 ملم أو 40 ملم (اعتمادا على ارتفاع الخلية).
  • قم بقياس محتوى المياه الأولية وكثافتها.

• تثبيت العينة
  • ضع العينة في خلية توطيد رو، مع حجارة مسامية ورق تصفية فوق وأسفل.
  • قم بتوصيل جهاز استشعار ضغط المسام إلى الجزء السفلي (أو العلوي) من العينة.
  • قم بتوصيل جهاز التحكم في الضغط المحوري وجهاز التحكم في الضغط العكسي (إذا كان هناك حاجة إلى تشبع الضغط العكسي).
  • قم بتثبيت جهاز استشعار التنقل الرأسي (صفر)

• ملء الضغط الخلفي
  • تطبيق الضغط العكسي (على سبيل المثال، 200 kPa) عبر جهاز التحكم في الضغط العكسي مع تطبيق ضغط فعال صغير (على سبيل المثال، 5 kPa).
  • مراقبة استجابة ضغط المسام وحساب قيمة B؛ عندما B ≥ 0.95، التشبع كامل

• حدد معايير اختبار CRS
  • في البرنامج، حدد ‬وحدة توطيد CRS‬.
  • حدد معدل إجهاد ثابت (على سبيل المثال، 0.01 ملم/دقيقة).
  • حدد الحد الأقصى للجهد المحوري (على سبيل المثال، 20٪) أو الحد الأقصى للضغط المحوري (2 MPa).
  • حدد فترة اكتساب البيانات (على سبيل المثال 1 ثانية).

• بدء توطيد CRS
  • ضغط المحوري يضغط العينة بمعدل ثابت.
  • البرنامج يسجل القوة المحورية، والنزوح المحوري، وضغط المسام، والوقت في الوقت الحقيقي.
  • الرسوم البيانية منحنى الإجهاد والإجهاد و منحنى الضغط والإجهاد.

• حالة التوقف
  • يتوقف تلقائيًا عند الوصول إلى الضغط القصوى أو الضغط المحدد مسبقًا.

• التفكيك والتنظيف
  • إفراغ الضغط، إطلاق الضغط العكسي، إزالة العينة، وزنها وتجفيفها لقياس محتوى الماء النهائي.
  • نظف الخلية والحجارة المسامية والمستشعرات

• معالجة البيانات
  • بناءً على نظرية CRS، يقوم البرنامج بحسابات تلقائية:
    • معامل التوطيد (Cv) من ضغط المسام ومعدل الحمل
    • مؤشر الضغط (Cc) ، مؤشر الارتداد (Cs)
    • ضغط ما قبل التثبيت (Pc)
    • معامل الشفافية (k) (بشكل غير مباشر)
  • المخططات e-lg p منحنى، Cv-σ′ منحنى، الخ
  • ينتج تقرير الاختبار

لتحقيق التوحيد من خلال تحميل الخطوات: حدد تسلسل الحمل (على سبيل المثال، 25، 50، 100، 200، 400، 800 كيلوبايت) ؛ في كل خطوة حمل، تسجيل الانتقال وضغط المسام مع مرور الوقت؛ البرنامج يحسب Cv، av، الخ.
للتوحيد الزاحف: تطبيق حمولة ثابتة وتسجيل الانحراف وضغط المسام على مدى فترة طويلة لتحليل معامل التوطيد الثانوي Cα.
لاختبار الشفافية (اختياري): بعد التوطيد أو عند خطوة تحميل محددة ، أغلق صمام الصرف ، وطبق فرق رأس ثابت ، وقياس معدل التدفق ، وحساب معامل الشفافية.

ملخص:جهاز توحيد BTU-RCA-1 Rowe هو جهاز اختبار توحيد متعدد الوظائف عالي الدقة. يستخدم خلية من نوع Rowe ومراقبين ضغط / حجم مزدوجين ،دعم تشبع الضغط الخلفي، CRS ، CRL ، تحميل الخطوة ، الزحف ، واختبارات الشفافية الاختيارية. دقة التحكم في الضغط هي 1 kPa ، دقة الحجم 0.001 cc ، مع برنامج تلقائي بالكامل.مناسب لدراسات التوطيد المتقدمة للأراضي الدقيقة، وخاصة لمشاريع البحث التي تتطلب دقة عالية. لاحظ الضغط الأقصى (2 MPa) وحجم العينة (فقط Ø61.8 ملم) ؛ إذا كان هناك حاجة إلى ضغط أعلى أو عينات أكبر،يجب النظر في المعدات الأخرى.
