جهاز توحيد KO

منتوج وصف

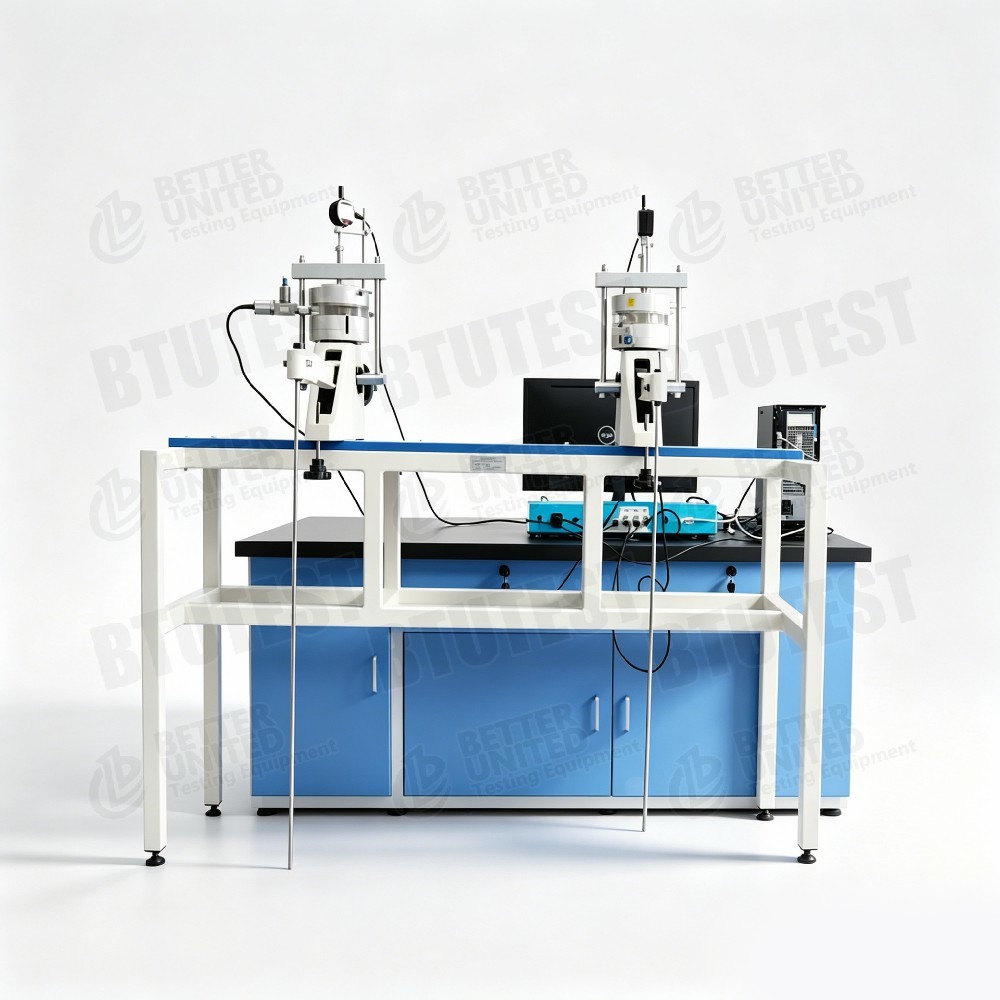

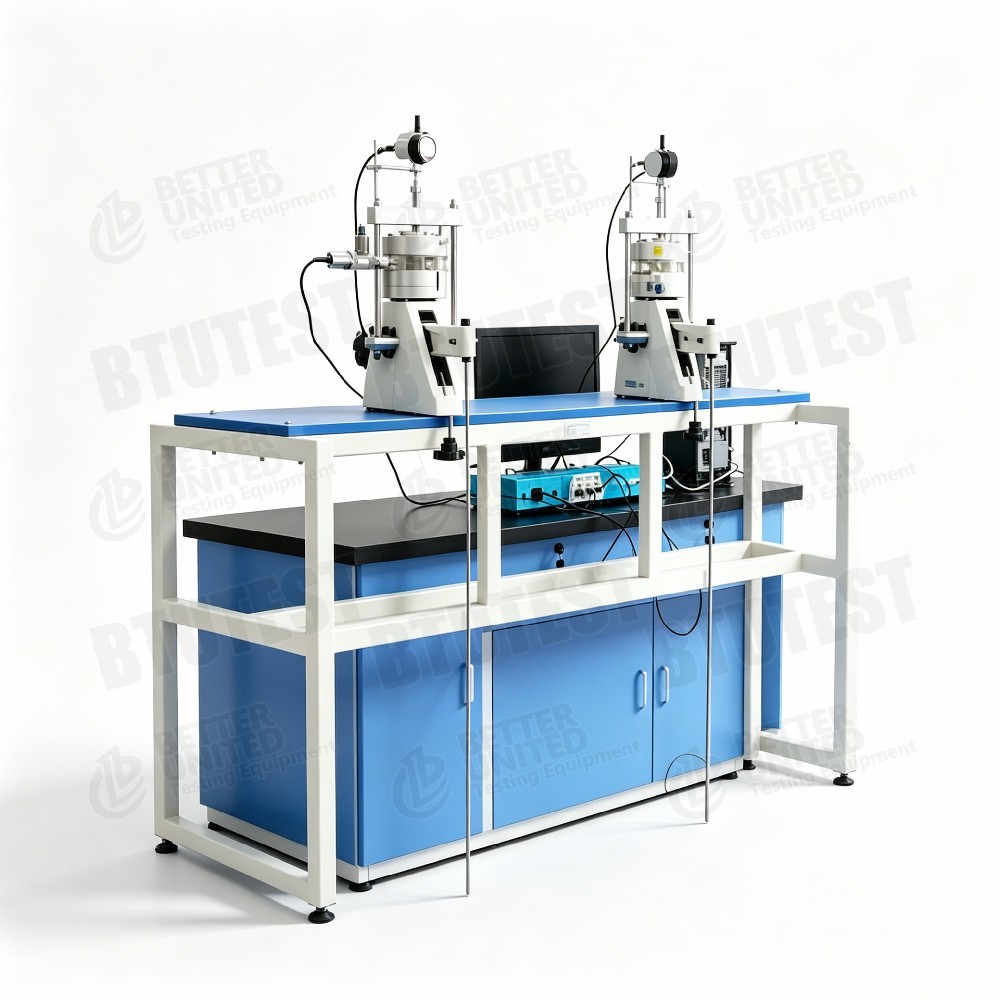

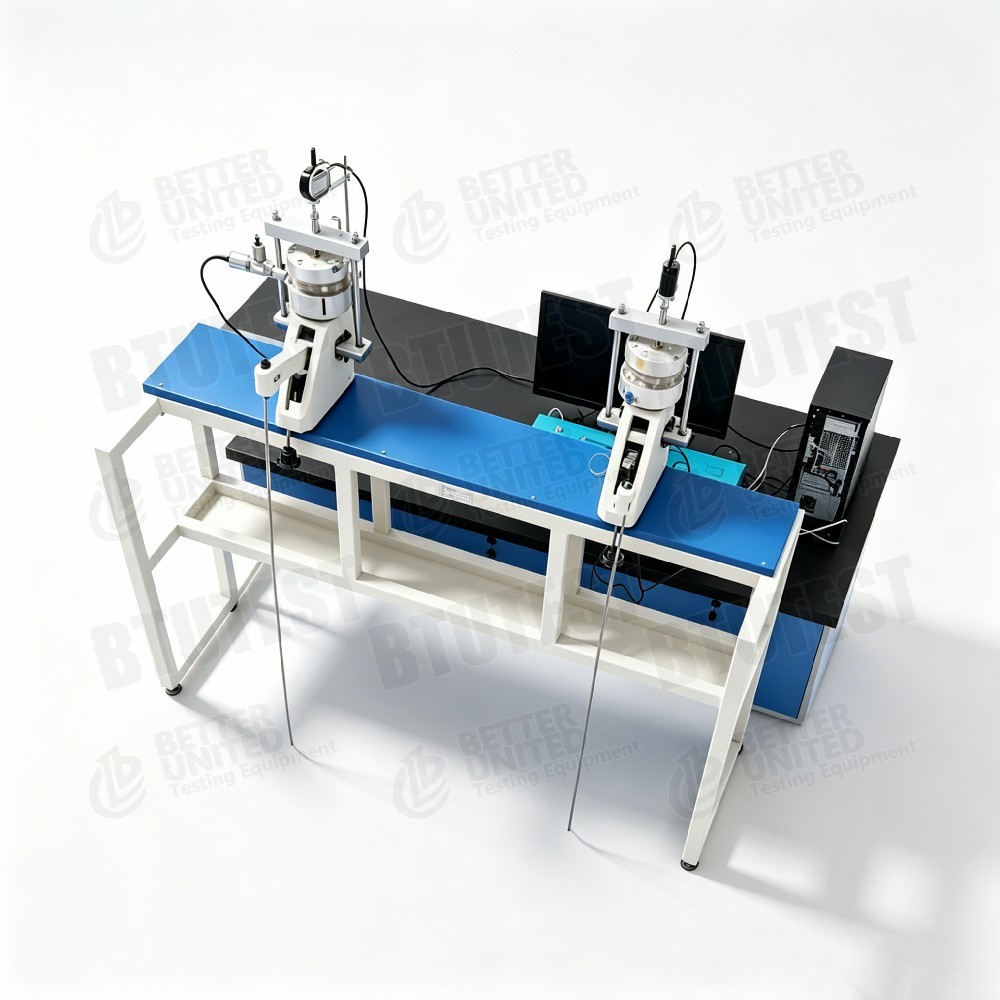

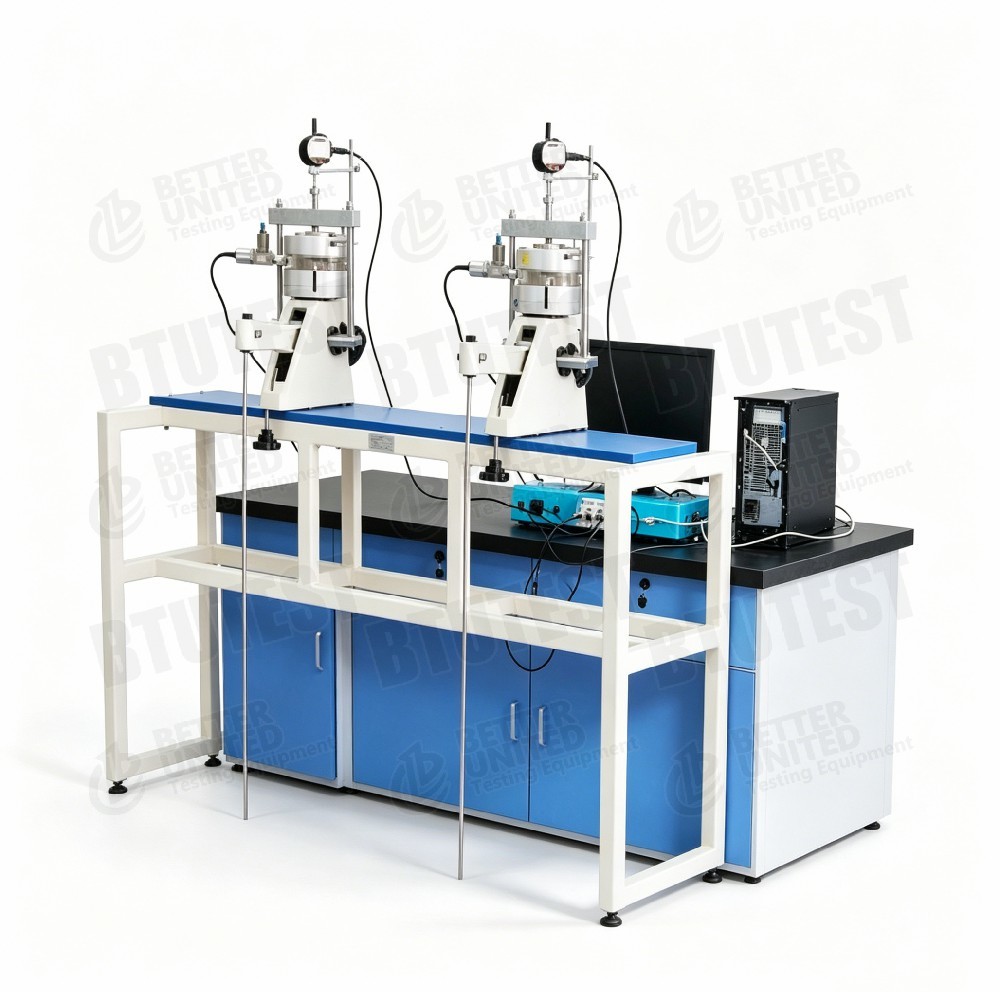

جهاز توطيد KO

النموذجBTU-STC-KO

الوصف

هذه المعداتأجهزة توحيد KO، النموذجBTU-STC-KO، تستخدم لتحديدمعامل ضغط الأرض في الراحة (K0)من عينات التربة التي يبلغ قطرها Ø61.8 ملم. يتم قياس الضغط الجانبي في ظل ظروف عدم وجود إجهاد جانبي باستخدام جهاز قياس ضغط المسام (أو جهاز استشعار الضغط الجانبي).يستخدم أساسا لدراسة خصائص ضغط التربة تحت الاحتواء الجانبي، وتوفير قيم K0 لحسابات التسوية وتحليل ضغط الأرض.

لمحة عامة عن النظام: يستخدم جهاز تثبيت KO لتحديد معامل ضغط الأرض في الراحة لعينات التربة Ø61.8 ملم.يمكن قياس الضغط الجانبي بواسطة جهاز قياس ضغط المسام.

معايير الاختبار (الدولية)

• طراز ASTM D2435(يمكن استنتاج تعزيز أحادي الأبعاد K0)
• الصينية D4186(تعزيز CRS K0 القياس ممكن)
• الصينية(ضغط ثلاثي المحور K0 مرحلة التوطيد)
• الصيغة ISO 17892-(اختبار التوحيد)
• BS 1377-6(اختبار التوحيد)
• الصينية GB/T 50123‐2019(معيار أساليب اختبار التربة يشتمل على اختبار K0)

يمكن للمعدات تلبية متطلبات هذه المعايير لقياس الضغط الجانبي ، والحمل المحوري ، وقياس التشغيل ، وما إلى ذلك.

المواصفات

ملاحظة: لا تحدد لقطة الشاشة الحد الأقصى للضغط المحوري، طريقة تحميل (رافعة / خدمة) ، نطاق مستشعر الضغط الجانبي، الدقة، الخ.

تفاصيل

• K0 مبدأ التوحيدتحت الاحتواء الجانبي بالكامل (صفر الإجهاد الجانبي) ، يتم تطبيق ضغط محوري على العينة ويتم قياس الضغط الجانبي. معامل ضغط الأرض في الراحة هو K0 = σ_h / σ_v.
• حجم العينةقطر 61.8 ملم، ارتفاع 40 ملم (نسبة الارتفاع إلى القطر ≈ 0).65، شائعة في اختبارات توحيد K0).
• قياس التحول المحورينطاق 12.7 ملم، دقة 0.01 ملم (10 ميكرو مترا) ، مما يسمح بتسجيل الضغط الدقيق.
• سدادة خلايا الضغطلا تسرب عند الضغط الاسمي، تغير الحجم < 0.20 مل (تغير حجمية صغيرة جدا، وضمان الصلابة الجانبية).
• قياس الضغط الجانبياستخدام مقياس ضغط المسام (مرتبط بمستشعر ضغط جانبي أو مستشعر ضغط سائل).
• مواد مناسبة- التربة الدقيقة الحبوب (الطين، الطين الرمادية) ، تستخدم عادة لتحديد K0 في التربة المشبعة.

التطبيق

• حساب تسوية المؤسسةتستخدم قيم K0 لتقدير التسوية للتربة الموحدة بشكل طبيعي والتربة الموحدة بشكل مفرط (على سبيل المثال، طريقة اختبار التوطيد K0).
• حساب ضغط الأرضمطلوب K0 لحساب ضغط الأرض في الراحة على الجدران الداعمة، جدران القبو، الخ.
• معايير النموذج التأسيسييقدم المعلم K0 للنماذج مثل Modified Cam Clay.
• اختبارات المختبر- مؤسسات البحوث ومختبرات ميكانيكا التربة الجامعية.
• التحقق من صحة النموذج العددييقدم قيم K0 المختبرية لمعايرة نماذج العناصر المحدودة.

المزايا

• التوحيد K0 المتخصصتصميم مخصص لقياس معامل ضغط الأرض في الراحة، هيكل مضغوط.
• قياس الاضطرابات بدقة عالية- 0.01 ملم دقة، تلبية متطلبات دقة تشويه التوطين.
• إغلاق جيدتغير حجم خلية الضغط < 0.20 مل، مما يضمن الاحتواء الجانبي (الجهد الجانبي تقريبًا صفر).
• عملية سهلةيمكن قياس الضغط الجانبي مباشرة بمقياس ضغط المسام.
• حجم العينة القياسيةØ61.8 ملم هو الحجم المشترك، مما يسهل إعداد العينة والمقارنة.
• التوافقيمكن استخدامه مع أنظمة تحميل مختلفة (رافعة، سيرفو، وما إلى ذلك، لتزويد بشكل منفصل).

ماذا تختار؟

حدد هذه المعدات أو قارنها مع تكوينات أخرى بناءً على متطلبات الاختبار:

تدفق العملية

مثال:اختبار التثبيت K0 القياسي (حمل خطوة ، طين مشبع)

• إعداد العينة
  • قطع عينة طينية غير مضطربة أو معاد تشكيلها باستخدام حلقة Ø61.8 × 40 ملم.
  • تشبع (تشبع الفراغ أو الضغط العكسي) ، قياس محتوى الماء الأولي وكثافة.

• تثبيت العينة
  • ضع العينة في خلية ضغط مقياس K0، مع حجارة مسامية فوقها وأسفلها.
  • قم بتثبيت جهاز استشعار التحرّك المحوري (صفرّه).
  • قم بتوصيل نظام قياس الضغط الجانبي (مقياس ضغط المسام أو جهاز استشعار الضغط الجانبي) وإزالة الهواء من خلية الضغط.
  • وضع خلية الضغط في إطار الحمل (على سبيل المثال، إطار رئيسي منفصل لمقياس الضغط).

• تطبيق الضغط المبدئي للجلوس
  • تطبيق ضغط محوري صغير (على سبيل المثال، 5 كيبا) وتسجيل الانتقال المحوري الأولي والضغط الجانبي.

• حدد معايير الاختبار
  • تحديد تسلسل الحمل (على سبيل المثال، 25، 50، 100، 200، 400، 800 كيبا).
  • مدة كل خطوة حمولة عادةً ما تكون 24 ساعة أو حتى يكون التوحيد مستقراً (تغير النزوح <0.01 ملم في الساعة).
  • حدد فترات اكتساب البيانات (على سبيل المثال 0.1، 1، 10، 60 دقيقة).

• ابدأ الاختبار
  • تطبيق الخطوة الأولى للحمل المحوري.
  • سجل النقل المحوري والضغط الجانبي في الوقت الحقيقي.
  • في كل خطوة تحميل، بعد استقرار الانتقال المحوري، سجل الضغط الجانبي.

• حساب K0
  • بالنسبة لكل خطوة تحميل، K0 = الضغط الجانبي ((σh) / الضغط المحوري ((σv).
  • المخطط K0 مقابل منحنى σ_v.

• نهاية وتفكيكها
  • بعد الاختبار، تفريغ، إزالة العينة.
  • نظف خلية الضغط وأجهزة الاستشعار

• معالجة البيانات
  • حساب قيم K0 لكل مرحلة تحميل؛ أخذ المتوسط أو تحليل الاتجاه.
  • بالنسبة للأراضي الموحدة بشكل طبيعي، يمكن استخدام K0 ≈ 1 sin φ′ (صيغة جاكي) للتحقق.
  • توليد تقرير الاختبار.

إذا كان المعدات مقترنة معنظام تحميل الخدمة، يمكن أن يؤدي CRS أو تحميل خطوة تلقائية مع اكتساب الضغط الجانبي في الوقت الحقيقي، وتحسين الكفاءة.

ملخص:جهاز BTU-STC-KO هو جهاز تثبيت K0 مخصص لتحديد معامل ضغط الأرض في الراحة من عينات التربة Ø61.8 × 40 مم. يحتوي على دقة نزوح محوري من 0.01 ملم وخلية ضغط مغلقة جيداً (تغير الحجم <0يتم قياس الضغط الجانبي عن طريق جهاز قياس ضغط المسام أو جهاز استشعار الضغط الجانبي. وهو مناسب لحسابات استقرار الأساس ، وتحليل ضغط الأرض ،وتحديد معايير النموذج التأسيسيلاحظ أن نظام التحميل (على سبيل المثال، إطار تحميل مقياس التوحيد) يجب أن يتم توفيره بشكل منفصل؛ إذا كانت هناك حاجة إلى تحميل تلقائي عالي الدقة، يمكن إضافة نظام الخدمة.المصممة فقط للأراضي ذات الحبوب الدقيقة، مع حجم عينة ثابت.
