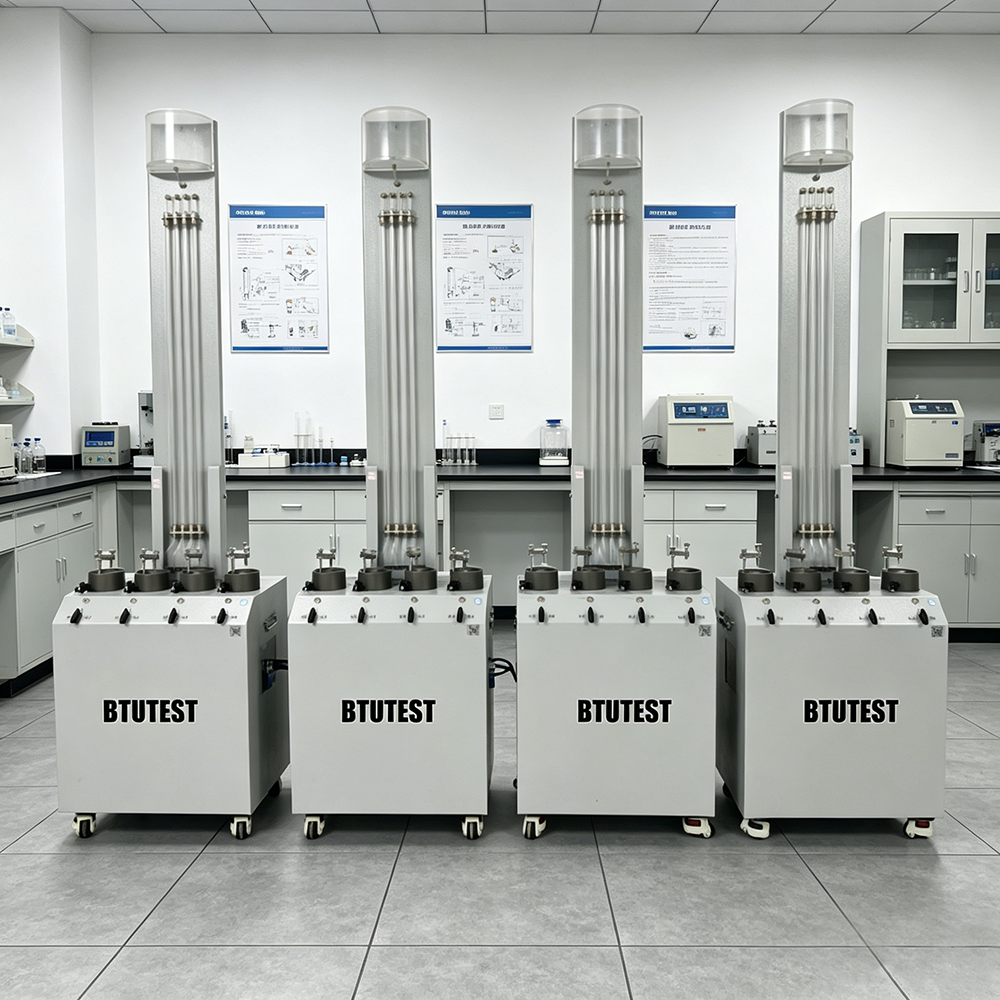

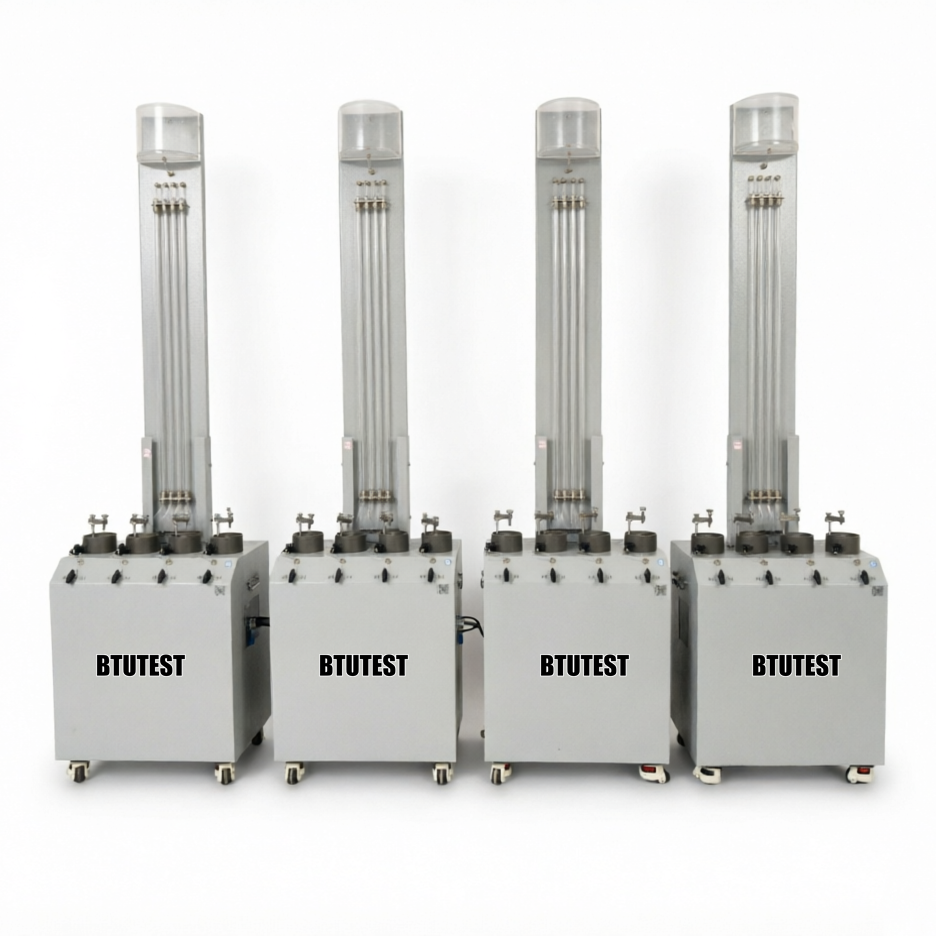

مقياس نفاذية الرأس المتساقط الذكي المكون من أربع وحدات

منتوج وصف

معدل عرض الرأس الساقط ذكي ذو أربع وحدات للأراضي ذات الحبوب الدقيقة

النموذجBTU-FHP-4

الوصف

هذه المعداتمعدل تسرب الرأس الذكي ذو أربع وحدات للتربة الدقيقة، النموذجBTU-FHP-4، تستخدم لتحديد معامل المرونة للأراضي الدقيقة الحبيبات (الحديد، الطين الحجري، الطين، والأراضي البيئية).يسمح بإجراء اختبارات تسربية الرأس المتساقطة في وقت واحد على أربع عينات، استبدال النوع التقليدي 55 عابرة. الميزات الرئيسية:

• اختبار معامل الشفافية التلقائي بالكامل
• قطر العينة 61.8 ملم (مساحة 30 سم2)
• ارتفاع العينة 40 ملم (طول مسار التدفق)
• مساحة القسم العرضي لأنبوب الرأس الساقط 0.785 سم2
• جهاز استشعار مستوى السائل: نطاق 2000 ملم رأس المياه، دقة 0.1 ملم، دقة ± 0.15٪ FS
• خزان المياه: 6 لتر، مغلق للحفاظ على نظافة المياه
• مجهزة بنظام وبرنامج لجمع البيانات، وعرض في الوقت الحقيقي لارتفاع رأس المياه، وحالة الاختبار، الخ.
• واجهة اتصال عالية السرعة مع الكمبيوتر؛ برامج مراقبة منحنيات التشغيل في الوقت الحقيقي، تخزين البيانات واستحواذها

معايير الاختبار (الدولية)

• الصينية(طريقة الاختبار القياسية لشفافية التربة)
• الصينية(شفافية التربة باستخدام مرونة الحائط الممر)
• الصيغة ISO 17892-11(التجارب الجيوتيكانيكية اختبار المرونة)
• BS 1377-6(المعيار البريطاني ‬ اختبار المرور)
• الصينية SL 237-042(إجراءات الاختبار الجيوتيكني ‬ اختبار نفوذ رأس السقوط)
• JGS 0563(معيار اختبار الشفافية الياباني)

المعدات مناسبة لاختبارات نفوذية رأس السقوط على التربة الدقيقة، ويمكن أن تفي بمتطلبات المعايير المذكورة أعلاه فيما يتعلق بحجم العينة، وقياس رأس الماء،تاريخ الشراء، إلخ

المواصفات

المعلم	المواصفات
النموذج	BTU-FHP-4
اسم الجهاز	معدل تسرب الرأس الذكي ذو الأربع وحدات للأراضي الدقيقة
الهيكل	أربع وحدات (4 خلايا مستقلة للشفرة)
قطر العينة	61.8 ملم (مساحة 30 سم2)
ارتفاع العينة	40 ملم (طول مسار التدفق)
مساحة قطع أنبوب الرأس الساقط	0.785 سم2
جهاز استشعار مستوى السائل	نطاق 2000 ملم رأس المياه، دقة 0.1 ملم، دقة ± 0.15٪ FS
خزان المياه	6 لترات مغلقة
جمع البيانات	النظام والبرمجيات المدرجة؛ عرض رأس المياه في الوقت الحقيقي، حالة الاختبار
واجهة الاتصال	واجهة عالية السرعة
وظائف البرمجيات	مراقبة المنحنيات في الوقت الحقيقي وتخزين البيانات واستحواذها
أنواع التربة المطبقة	الرماد، الطين الرماد، الطين، التربة البيئية

تفاصيل

• هيكل مستقل من أربع وحداتيمكن اختبار أربع عينات في وقت واحد، مما يحسن بكثير من الكفاءة؛ كل خلية من الخلايا المستقرة لتجنب التداخل.
• مصممة للأراضي الدقيقة الحبوب- قطر العينة 61.8 ملم، ارتفاع 40 ملم، تتوافق مع المواصفات القياسية لاختبارات نفوذ التربة الدقيقة.
• طريقة الرأس الساقطمناسبة لتربة منخفضة الشفافية (k = 10-5 إلى 10-8 سم / ثانية) ، يحسب معامل الشفافية من تفكك رأس المياه بمرور الوقت.
• مستشعر مستوى السائل عالي الدقةنطاق 2000 ملم رأس المياه، دقة 0.1 ملم، دقة ± 0.15٪ FS
• خزان المياه المغلقسعة 6 لتر؛ التصميم المغلق يمنع التلوث وتبخر مصدر المياه.
• الاستحواذ الآلي بالكامل والبرمجياتعرض في الوقت الحقيقي من منحنيات تساقط رأس المياه، الحساب التلقائي لمعامل الشفافية، تخزين البيانات التلقائي، تشغيل المنحنى.
• يحل محل عازل النوع 55 التقليديالنوع التقليدي 55 هو وحدة واحدة مع القراءة اليدوية؛ هذه المعدات هي أربع وحدات وأوتوماتيكية بالكامل، مما يحسن إلى حد كبير الكفاءة والدقة.
• التطبيق الواضح- الحديد والطين والطين والتربة البيئية (مثل التربة الملوثة والتربة المتصلبة/المستقرة).

التطبيق

• دراسة الموقع الجيوتيكنيتحديد معامل المرونة للطبقات الطبيعية للتربة الدقيقة للحصول على تحليل التسرب.
• هندسة الحشوةتقييم نفوذ السدود والسدود والسلالات.
• التكنولوجيا الجيولوجية البيئيةتقييم قابلية دخول التربة الملوثة والتربة المتصلبة/المستقرة لتقييم أداء الحاجز.
• التدريس والبحثمختبرات ميكانيكا التربة الجامعية للتجارب الطلابية والاختبارات البحثية
• استبدال المعدات القديمةتحديث من النوع التقليدي 55 لتحسين الأتمتة.

المزايا

• أربعة وحدات عالية الكفاءة- اختبار أربع عينات في جولة واحدة، أربعة أضعاف كفاءة جهاز واحد.
• قياس آلي بالكامل- أجهزة استشعار مستوى السائل تسجل تلقائيًا تغيرات رأس المياه؛ البرنامج يحسب معامل الشفافية تلقائيًا ، مما يلغي أخطاء القراءة البشرية.
• دقة عالية‬ دقة رأس الماء 0.1 ملم، دقة 0.15٪ FS ‬ أفضل من القراءة اليدوية (عادة 1 ملم).
• خزان المياه المغلقيمنع تلوث المياه وتبخرها، مما يضمن استقرار نوعية المياه.
• مراقبة المنحنى في الوقت الحقيقييظهر البرنامج في الوقت الحقيقي منحنيات رأس المياه مقابل الوقت لتقييم سهل لحالة الاختبار.
• تخزين البيانات التلقائييمكن تصدير بيانات الاختبار لتوليد تقارير بسهولة.
• التطبيق الواسع‬ الطين، الطين، الطين الملوث، والتربة البيئية.
• تحديث المعدات التقليديةأكثر تقدماً وراحةً من أجهزة النوع 55

ماذا تختار؟

حدد هذه المعدات أو قارنها مع أنواع أخرى بناءً على متطلبات الاختبار:

تدفق العملية

مثال:اختبار نفاذية الرأس المتساقطة بأربع وحدات (تربة رقيقة الحبوب)

• إعداد العينة
  • قطع التربة الدقيقة دون إزعاج أو إعداد العينة المعاد تشكيلها باستخدام حلقة قطع من 61,8 ملم × 40 ملم.
  • قياس محتوى الماء الأولي وتشبع العينة (فراغ أو غمر بالماء).

• تثبيت العينة
  • ضع العينة المشبعة في خلية العرض (مع حجر مسام في القاع) ، مع ضمان عدم وجود تسرب الهواء أو تسرب الجدران الجانبية.
  • قم بتثبيت الخلايا الأربعة الممتدة على قاعدة الوحدة الأربعة وربط أنابيب الرأس الساقطة.
  • قم بتوصيل خزان المياه والأنابيب، وتأكد من أن جميع الاتصالات مغلقة.

• إزالة الهواء والشبع
  • افتح صمام مدخل المياه للسماح بالمياه أن تتدفق إلى الأعلى من خلال العينة ، مما يطرد فقاعات الهواء من العينة والخطوط.
  • أغلق صمام فتح الهواء لتحقيق الامتلاء الكامل للعينة.

• حدد معايير الاختبار
  • في البرنامج، إدخال: ارتفاع العينة (40 مم) ، مساحة العينة (30 سم) ، مساحة قطع أنبوب الرأس الساقط (0.785 سم2).
  • ضع رأس المياه الأولي (على سبيل المثال، 1800 مم) ورأس المياه النهائي (على سبيل المثال، 200 مم).
  • حدد فترة أخذ العينات (على سبيل المثال، ثانية واحدة أو إطلاق تلقائي).

• ابدأ الاختبار
  • يبدأ البرنامج في تسجيل رأس الماء مقابل الوقت (قراءة تلقائية من مستوى السائل).
  • الرسم البياني في الوقت الحقيقي للوجه المياه انحلال المنحنى (مقياس شبه لوجستيك).
  • ينتهي الاختبار تلقائيًا عندما ينخفض رأس المياه إلى القيمة النهائية (أو يمكن إيقافه يدويًا).

• تسجيل البيانات وحسابها
  • البرنامج يسجل تلقائيًا بيانات رأس الماء والوقت.
  • يحسب معامل الشفافية باستخدام صيغة الرأس الساقط:
    e a = مساحة قطر أنبوب الرأس المتساقط، L = ارتفاع العينة، A = مساحة العينة، t = فترة زمنية، h1 و h2 هي رؤوس المياه المقابلة.
  • يمكن حساب قيم k متعددة على فترات زمنية مختلفة وتوسطها.

• التنظيف
  • بعد الاختبار، أغلق مدخل المياه، وأخرج العينة.
  • نظف الخلايا المختلطة، الأنابيب، وخزان المياه.

ملخص:BTU-FHP-4 هو عبارة عن مقياس نفاذ ذكي للرأس المتدفق ذو أربع وحدات تم تصميمه خصيصًا للأراضي الدقيقة مثل الطين والطين والطين الرماد. يمكن أن يختبر أربع عينات في وقت واحد.يحتوي على جهاز استشعار مستوى السائل عالي الدقة (0.1 ملم من الدقة) ، برنامج آلي بالكامل، وعرض منحنى رأس الماء في الوقت الحقيقي، وحساب معامل الشفافية التلقائي،إنه يحل محل مقياس النوع 55 التقليدي ويحسن بكثير من الكفاءة والدقةمناسبة لاستكشاف الموقع الجيوتيكانيكي، والهندسة ملء، والهندسة الجيوتيكانيكية البيئية، ومجالات أخرى.لاحظ أن هذه المعدات ليست مناسبة للأراضي ذات الحبوب الخشنة (التي تتطلب عبارة عن مقياس ثابت لمتوسط الرأس) وهي مخصصة للاستخدام في المختبر.
