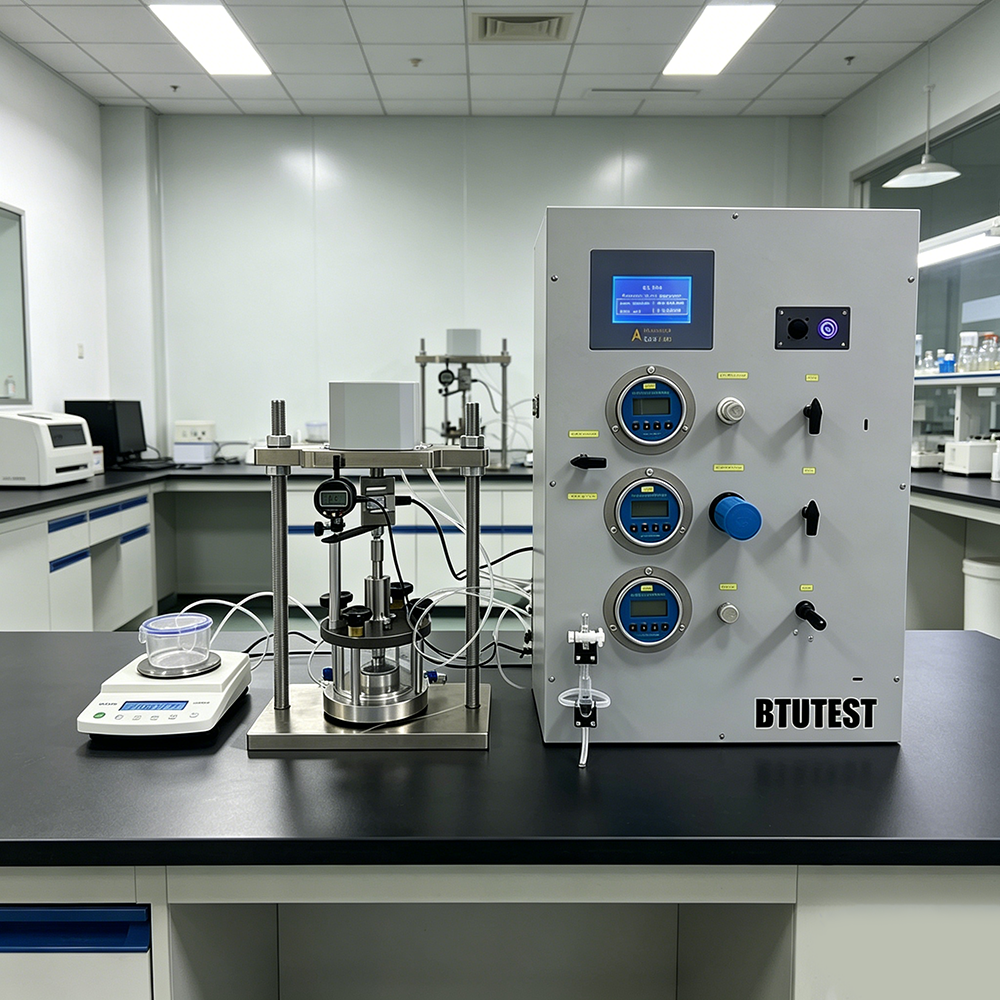

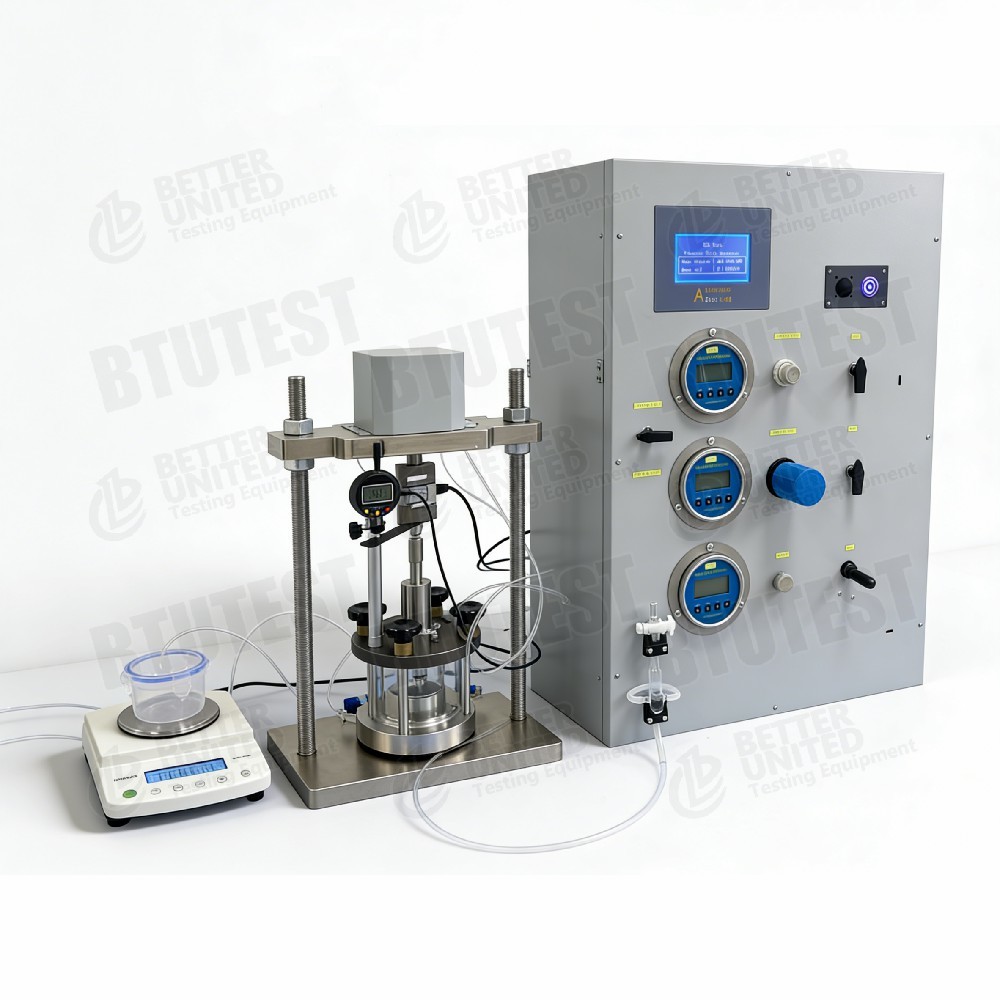

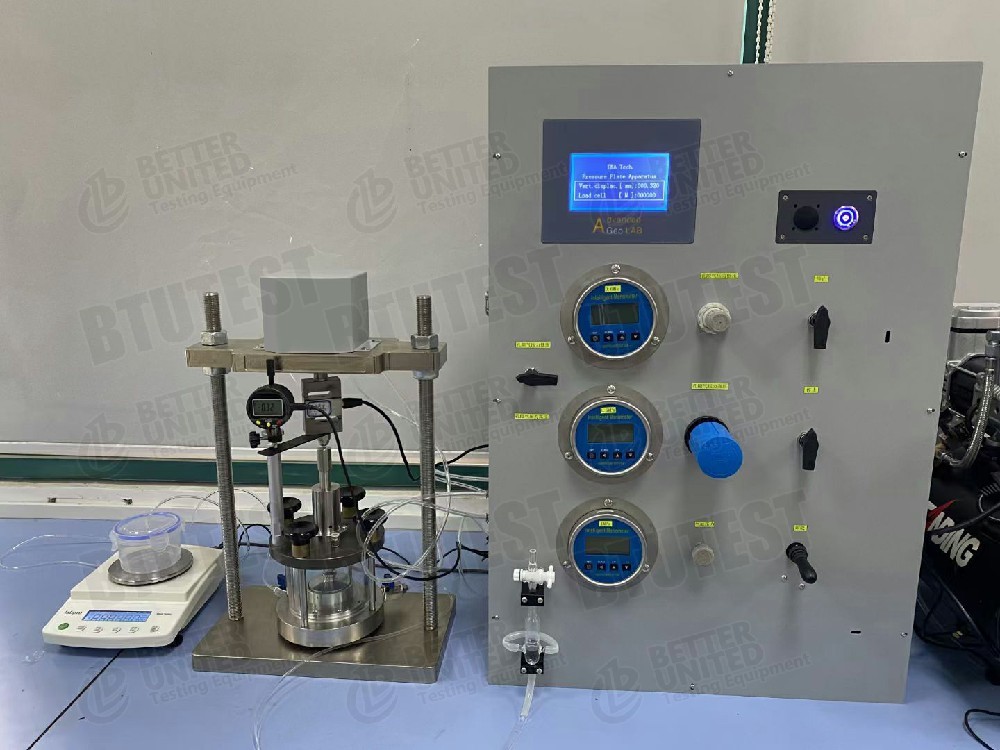

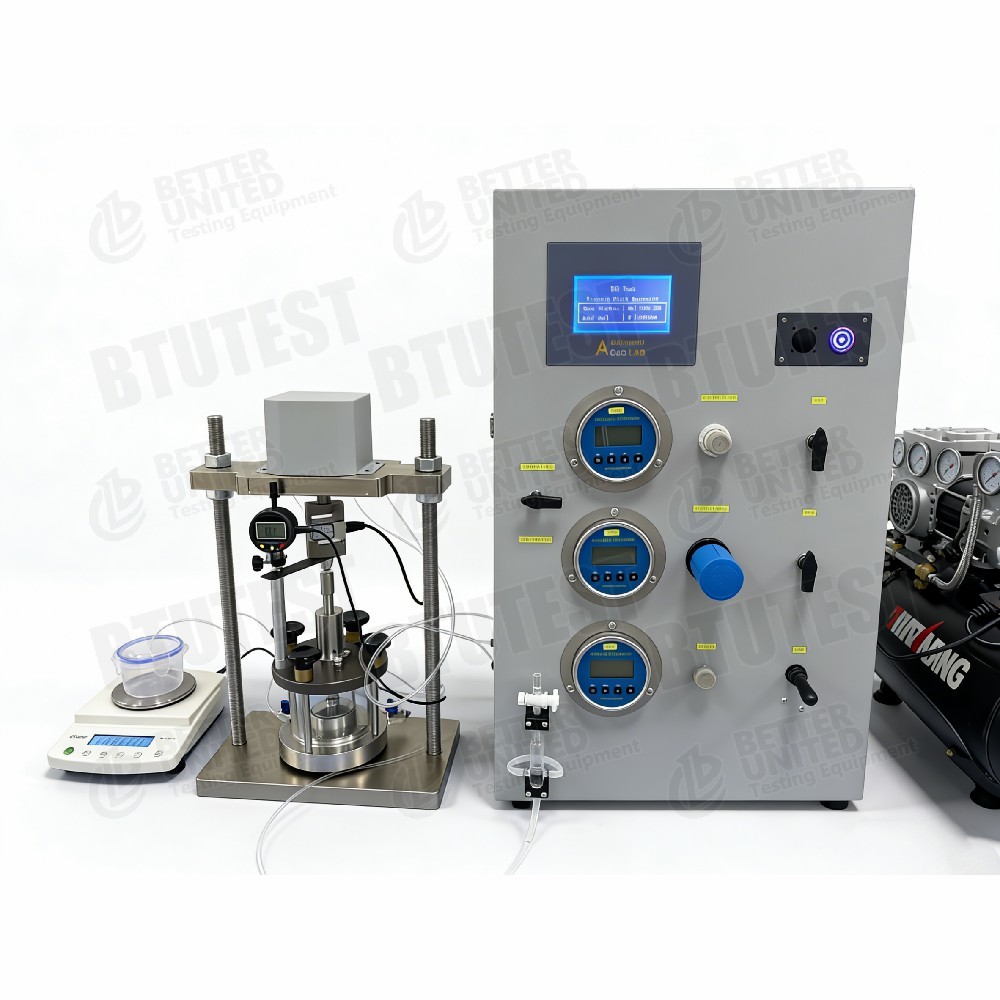

جهاز ضغط التربة ذو الحبيبات الخشنة

منتوج وصف

الوصف

هذه السلسلة من الأجهزة مصممة لاختبار التربة غير المشبعة لتحديد منحنى خصائص التربة والمياه (SWCC) ،العلاقة بين امتصاص المصفوفة ومحتوى المياه في التربة (حجم المياه)، محتوى المياه الجاذبية، أو درجة التشبع). يستخدم الجهاز تقنية تحويل المحور لتطبيق امتصاص المصفوفة بدقة على العينة عن طريق التحكم في ضغط الهواء،وبالتالي الحصول على SWCC كاملةيستخدم على نطاق واسع في ميكانيكا التربة غير المشبعة، وتحليل استقرار المنحدر، وتنبؤ التسوية الأساسية، والمجالات ذات الصلة.

هناك نموذجان متاحان:

• BTU- SWCC-1(أجهزة الصفيحة الضغطية القياسية)
• BTUـ SWCC ـ 2(جهاز غشاء ضغط التربة ذات الحبيبات الخشنة) ، الذي يحتوي على غرفة داخلية أكبر قادرة على احتواء أقراص السيراميك متعددة مكدسة مناسبة لاختبار التربة عالية الصلبة أو ذات الحبيبات الخشنة.

معايير الاختبار

المعدات مناسبة للمعايير الدولية التالية التي تشمل طرق اختبار لوحة الضغط / غشاء الضغط:

• الصينية D6836(طرق اختبار قياسية لتحديد منحنى خصائص مياه التربة):طريقة B (غرفة الضغط مع قياس الحجم) والطريقة C (غرفة الضغط مع قياس الجاذبية) تغطي نطاقات الاستنشاق من 0 إلى 1500 كيبا، وهو بالضبط نطاق جهاز لوحة ضغط 15 بار.
• الصيغة ISO 11274(جودة التربة ‬ تحديد خصائص احتباس المياه ‬ أساليب المختبر): البند 4.4 يصف على وجه التحديد استخدام مستخرج لوحة الضغط لتحديد احتباس المياه في التربة على نطاق ضغط من حوالي 5 كيبا إلى 1500 كيبا.
• الصينية D2325(طريقة اختبار قياسية لعلاقات الرطوبة الشعرية للأراضي الخام والمتوسطة النسيج بواسطة جهاز غشاء الضغط ✓ المعيار التاريخي، تم استبداله بـ D6836)
• GB/T 50123‐2019(معيار طريقة الاختبار الجيوتيكانيكي ‬ قسم اختبار التربة غير المشبعة)

المواصفات

BTUـ SWCC-1 (جهاز لوحة الضغط القياسية)

BTUـ SWCC-2 (جهاز غشاء الضغط في التربة الخام)

تفاصيل

• المبدأ الأساسي (تقنية ترجمة المحور): يتم تطبيق ضغط الهواء على غرفة الضغط عن طريق جهاز تحكم الضغط. هذا الضغط الهوائي يساوي امتصاص المصفوفة المطبقة على العينة.لأن قرص السيراميك لديه قيمة دخول الهواء عالية (15 بار، أعلى من ضغط الهواء المطبق) ، فإنه يمنع اختراق الهواء مع السماح لمياه المسام بالمرور من خلال القرص السيراميكي إلى خط الصرف لقياسه.هذه هي الطريقة القياسية لتحديد SWCC للأراضي غير المشبعة وهي معتمدة على نطاق واسع.

• القرص السيراميكي عالية دخول الهواء (15 بار): القرص السيراميكي 15 بار هو المكون الحاسم للجهاز. حجم المسام الصغيرة للغاية يمنع مرور الهواء حتى عند امتصاصات المصفوفة تصل إلى 1500 kPa ،التأكد من أن ضغط المياه في المسام يبقى عند ضغط الغلاف الجوي طوال الاختباريحتوي BTU-SWCC-2 أيضًا على أقراص سيراميكية 5 بار لاختبارات الشفاف السفلى.

• نظام تحميل هوائي عمودي: مجهزة بطاقة تحميل ثنائية الاتجاه (0-5 kN قوة، 0-50 ملم تحرك) ، مما يسمح بتطبيق الحمل الرأسي في ظل ظروف K0 (الحالة الموحدة).هذا يحاكي ظروف الإجهاد في الموقع لاختبار SWCC المعتمد على الإجهاد (SDSWCC).

• مقاييس ضغط مزدوجة ومراقب: الدرجة 0.25 مقياس ضغط عالية الدقة و المنظم مع ضغط إمدادات قابل للتعديل 0-1.5 MPa يضمن التحكم الدقيق في امتصاص.

• جهاز قياس الحجم: نطاق 0-200 مل، دقة ±0.01 مل، يقيس بدقة تصريف العينة، مما يسمح بحساب التغير في محتوى المياه الحجمي. قناة اكتساب مخصصة لجمع البيانات الآلي.

• نظام عرض LCD: عرض في الوقت الحقيقي للقوة المحورية والنزوح لسهولة المراقبة.

• برمجيات جمع البيانات ومعالجتها: يُسجل البرنامج المخصص تلقائيًا استنزاف المياه مقابل الوقت، ويحسب التغيرات في محتوى المياه، ويولد منحنيات SWCC، ويخرج المعلمات الرئيسية (قيمة دخول الهواء، ومحتوى المياه المتبقية، إلخ).

• نظام تحكم درجة الحرارة الاختياري: 0 °C + 90 °C يسمح بدراسة آثار درجة الحرارة على احتباس المياه في التربة غير المشبعة.

• تصميم سعة عالية (BTU-SWCC-2): يمكن أن تحتوي الغرفة الداخلية على ما يصل إلى 48 عينة حلقة قطع في وقت واحد ، مما يحسن بشكل كبير كفاءة اختبار الشرائح.

التطبيق

• تحديد منحنى خصائص التربة والماء (SWCC) للأراضي غير المشبعة (مسارات التجفيف والترطيب)
• دراسة العلاقة بين امتصاص المصفوفة ومحتوى الماء في التربة
• تحليل استقرار المنحدر (SWCC أساسي لإنشاء نظرية قوة القطع في التربة غير المشبعة)
• قدرة الحمل وتنبؤ التسوية للأساسات (المعلم الرئيسي في ميكانيكا التربة غير المشبعة)
• تحليل خصائص التسرب (تحديد الموصلات الهيدروليكية غير المشبعة)
• تقييم تأثير تغيرات مستوى المياه الجوفية على سلوك هندسة التربة
• تقييم أداء أنظمة غطاء مكب النفايات
• سلوك الارتباط الهيدروميكانيكي للأراضي غير المشبعة
• تقييم احتباس المياه في التربة المعدلة بالبنتونيت أو المثبتة
• دراسات التكيف مع تغير المناخ للبنية التحتية

المزايا

• نطاق امتصاص واسع: الحد الأقصى للامتصاص المسيطر عليه 15 بار (1500 كيبا) يتماشى بالكامل مع أساليب ASTM D6836 B / C ، تغطي نطاق امتصاص معظم التربة غير المشبعة.
• التحكم في امتصاص الدقة العالية: جهاز قياس الضغط من الفئة 0.25 و جهاز تنظيم الدقة يوفرون دقة قيادة امتصاص رائدة في الصناعة.
• قدرة اختبار SWCC المعتمد على الإجهاد:يسمح نظام الحمل الرأسي الهوائي الفريد بتطبيق الحمل الرأسي (0-5 كين) في ظل ظروف K0 ✓ يتيح اختبار SWCC (SDSWCC) يعتمد على التوتر الذي يحاكي بالفعل ظروف التوتر في الموقع، وهي ميزة غير متوفرة في أجهزة الصفائح الضغطية القياسية.
• نطاق قياس حجم كبير: نطاق قياس تصريف 0-200 مل مع دقة ± 0.01 مل ‬ مناسبة لأنواع مختلفة من التربة.
• مراقبة البيانات في الوقت الحقيقي: شاشة LCD تعرض القوة المحورية والنزوح لسهولة مراقبة الاختبار.
• خيارات حجم عينة متعددة: يدعم Φ61.8mm، Φ70mm، Φ90mm؛ النموذج ذو الحبيبات الخشنة يدعم عينات Φ150mm
• إنتاجية عاليةBTU-SWCC-2): يمكن اختبار ما يصل إلى 48 عينة في وقت واحد
• تحكم درجة الحرارة الاختياري: 0 °C + 90 °C نظام اختياري يسمح بدراسة آثار درجة الحرارة على سلوك التربة غير المشبعة.
• جمع البيانات الآلي: البرمجيات المخصصة تحسب وتخطط منحنيات SWCC تلقائيًا يقلل من أخطاء معالجة البيانات اليدوية.
• إجراء اختبار موحد: تتوافق بالكامل مع ASTM D6836 و ISO 11274 نتائج الاختبار معترف بها دوليا.

ماذا تختار؟

تدفق العملية

• إعداد العينة: إعداد عينة تربة بحجم محدد وفقًا للإجراءات القياسية ؛ قياس محتوى المياه الأولي ؛ وضعها في حلقة قطع.
• القرص السيراميكي المشبوع: قم بتشبع القرص السيراميكي ذو 15 بار عالية دخول الهواء بشكل كامل وإزالة جميع فقاعات الهواء.
• تثبيت العينة: ضع القرص السيراميكي المشبعة في الجزء السفلي من غرفة الضغط؛ وضع العينة على القرص السيراميكي، وضمان اتصال جيد.
• ربط نظام الصرف: قم بتوصيل خط الصرف إلى جهاز قياس الحجم (منطقة 0-200 مل، دقة ± 0.01 مل).
• تطبيق ضغط الهواء: تطبيق الضغط الهوائي المستهدف تدريجياً (0-1.5 مبا، قابلة للتعديل بحرية) باستخدام جهاز التحكم عالي الدقة
• قياس الصرف وتحديد التوازن: عندما يصل استنزاف عينة التربة عند هذا الشرب إلى التوازن ، يتم تسجيل حجم الاستنزاف التراكمي باستخدام جهاز قياس الحجم.عادةً ما يُعتبر التوازن قد تم الوصول إليه عندما تتم قراءات متتالية (على مدى 24 ساعة) تغير أقل من 0.01 مل.
• زيادة امتصاص تدريجيا: وفقًا لخطة الاختبار ، قم بزيادة ضغط الهواء تدريجياً (وبالتالي زيادة امتصاص المصفوفة) وكرر الخطوات 5-6 للحصول على بيانات الصرف في نقاط امتصاص متعددة.
• تفريغ ووزن العينة: بعد الانتهاء من جميع نقاط الشفط، إطلاق ضغط الهواء، إزالة العينة، وقياس محتوى الماء النهائي.
• حساب البيانات: باستخدام أحجام الصرف في كل مرحلة امتصاص مع محتويات المياه الأولية والنهائية، حسابات عكسية للمحتوى الحجمي للمياه (أو درجة الامتلاء) في كل نقطة امتصاص.
• تركيب منحنى SWCC: الرسم البياني لقيم الشفط مقابل محتويات المياه الحجمية المقابلة على الرسم البياني شبه اللوغاريتمي؛ استخدم البرمجيات المهنية لإجراء تركيب المنحنى والحصول على SWCC الكامل.
• معايير الاستخراج: من منحنى SWCC ، استخراج المعلمات الرئيسية قيمة دخول الهواء (AEV) ، محتوى المياه المتبقية ، منحنى المنحنى ، الخ.
• توليد التقارير: قم بإعداد تقرير اختبار يتضمن منحنى SWCC والمعايير الرئيسية.
