جهاز عزل الملوثات

منتوج وصف

الوصف

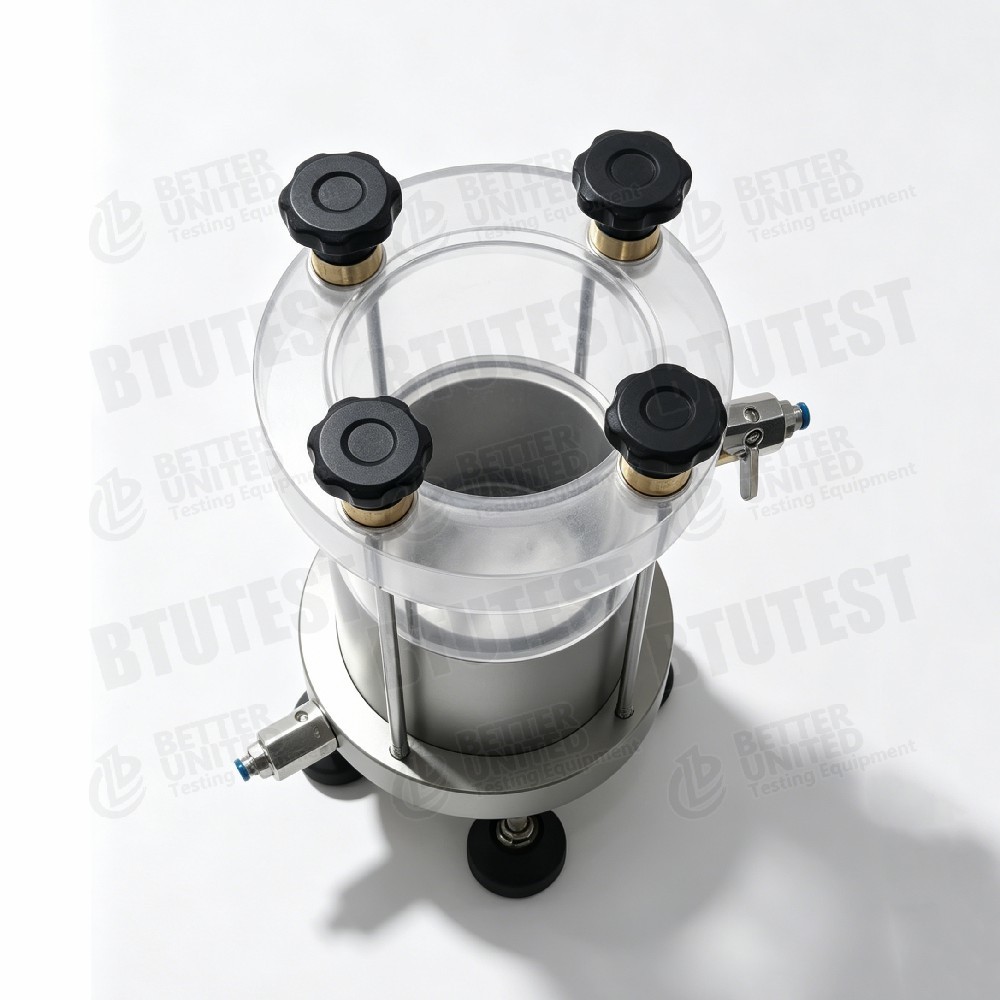

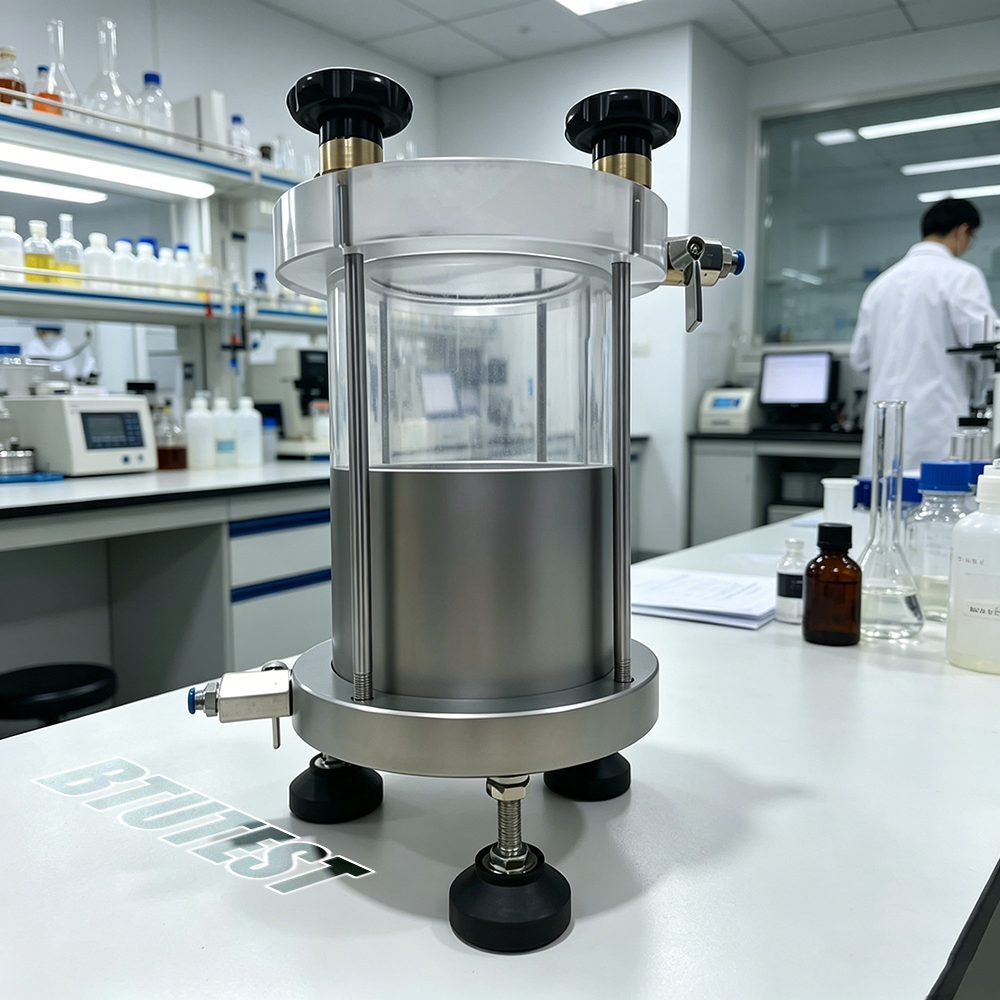

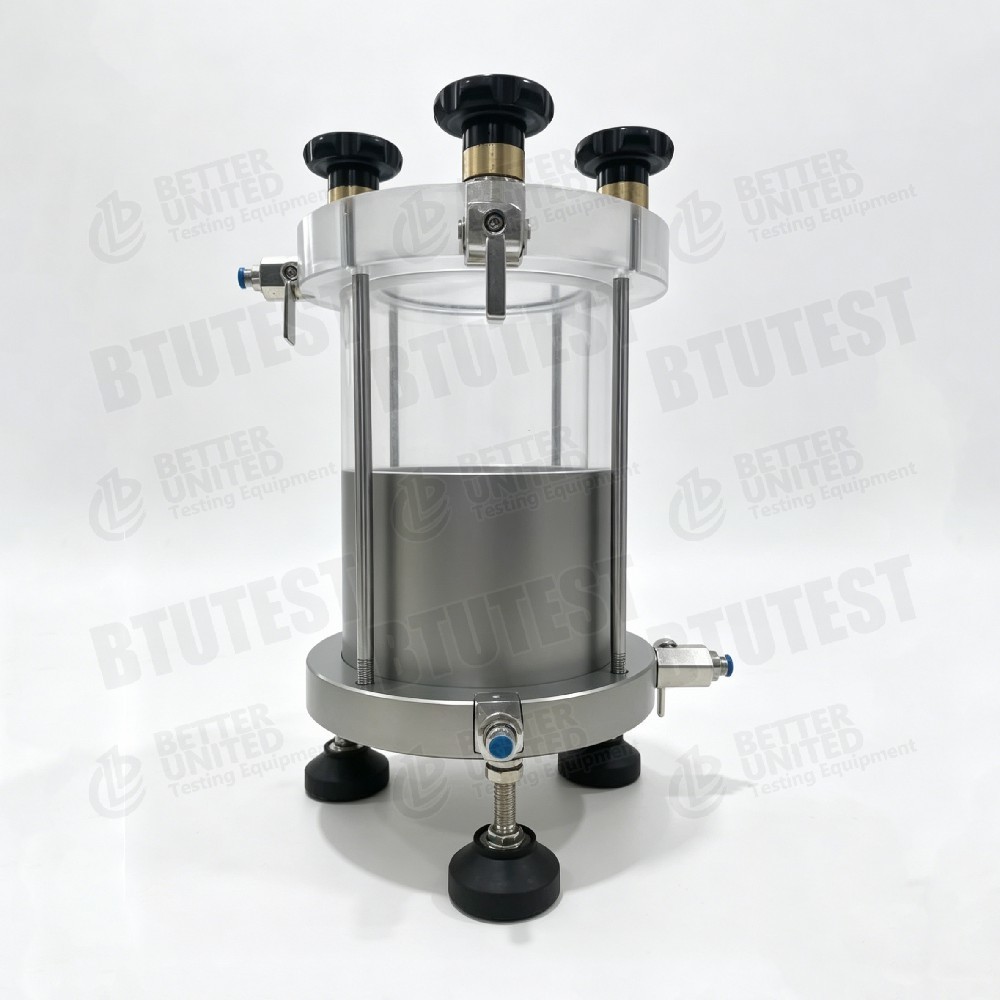

جهاز عزل الملوثات من سلسلة BTU-PIA هو جهاز مختبر مصمم لعزل الملوثات والحمل بالضغط في البحوث الجيوتكنية.انها تستخدم بنية الحجاب الحاجز لعزل الملوثات جسديا من نظام تحميل الضغط، منع التلوث المتبادل وضمان سلامة الاختبار ودقة البيانات. هناك ثلاثة نماذج متاحة (PIA-1، PIA-2، PIA-3) تختلف أساسا في الحجم الأقصى،مناسبة لمختلف نطاقات هجرة الملوثات، اختبارات الشفافية أو الانتشار.

معايير الاختبار

• أيه إس تي إم دي 7100(طريقة اختبار قياسية للقيادة الهيدروليكية لمغلفات الطين الجيوسينتيسية)
• طراز ASTM D5887(أسلوب اختبار قياسي لقياس تدفق المؤشر من خلال عينات غطاء الطين الجيوسنتيكي المشبعة)
• الصيغة ISO 15175(جودة التربة ‬ تصنيف التربة المتعلقة بحماية المياه الجوفية)
• GB/T 50123‐2019(معيار طريقة الاختبار الجيوتيكني) قسم هجرة الملوث

الملاحظة: هذا الجهاز عبارة عن مكون مساعد؛ عادة ما يتم تحديد المعيار المعمول به بواسطة طريقة الاختبار الأساسية.

المواصفات

المواصفات المشتركة:

• الهيكل: الحجاب الحاجز يفصل الغرف العليا والسفلية
• المادة: مقاومة للتآكل (المادة الدقيقة غير محددة
• وظيفة: يطبق الضغط أثناء عزل الملوثات من نظام الضغط

تفاصيل

• المكون الرئيسي ‬ الحجاب الحاجز: مرنة ومقاومة للتآكل؛ يفصل الوسط الضغط العلوي (على سبيل المثال، الهواء أو الماء) من الملوثات السفلية.
• الغرفة العليا: متصل بمصدر ضغط (مثل مضخة الهواء، مضخة هيدروليكية) لتطبيق الضغط على الحجاب الحاجز.
• الغرفة السفلى: تحتوي على محلول ملوث أو تلوث التربة؛ متصلة عبر أنابيب إلى نظام الاختبار الجيوتيكاني.
• أنابيب: يحمل الملوثات أو يربط مع معدات الاختبار؛ يشمل أدوات الختم.
• مبدأ العمل: عندما يتم الضغط على الغرفة العليا، يتشوه الحجاب الحاجز إلى أسفل، ونقل الضغط بشكل متساو إلى الملوث السفلي دون اتصال مباشر بين الاثنين.
• التطبيقات: اختبارات هجرة الملوثات، اختبارات نفوذ النفايات الخطرة، اختبارات التوافق الكيميائي، الخ.

التطبيق

• دراسات حول هجرة الملوثات في التربة (مثل المعادن الثقيلة والملوثات العضوية)
• اختبار نفوذ أنظمة غطاء مكب النفايات
• اختبار التوافق بين المواد الكيميائية الخطرة والمواد الجيوتكنية
• متطلبات الحمل الضغط والعزل في أبحاث إصلاح التربة الملوثة
• الجهاز المساعد لمختبرات جيوتيكية بيئية لمنع التلوث المتقاطع

المزايا

• عزل الملوثات: يفرق الحجاب الحاجز تماماً وسط الضغط من الملوث، مما يمنع تلوث أجهزة استشعار الضغط، الأنابيب، والبيئة.
• السلامة العالية: يمنع تسرب المواد الخطرة، وحماية المشغلين والمعدات.
• نقل ضغط موحد: الحجاب الحاجز المرن يضمن الضغط المتساوي على سطح الملوث أو العينة.
• خيارات حجم متعددة: 0.3L / 1.8L / 8L مناسبة للاختبارات الصغيرة إلى المتوسطة.
• بناء بسيط وموثوق به: لا توجد أجزاء إلكترونية معقدة؛ من السهل تنظيف الحجاب الحاجز وصيانته واستبداله.
• فعالية من حيث التكلفة: سعر من 6000 إلى 20,000 ين ¥ قيمة جيدة للاستخدام المختبري.

ماذا تختار؟

تدفق العملية

• جهز الجهاز: تحقق من سلامة الحجاب الحاجز؛ نظف الغرف العليا / السفلية والأنابيب.
• أنابيب الاتصال: قم بتوصيل منفذ الغرفة السفلية بنظام الاختبار الجيوتيكني (على سبيل المثال، مقياس الحد الأدنى للكهرباء، عمود التربة).
• إضافة ملوث: حقن محلول الملوثات المطلوب أو جمع الملوثات في الغرفة السفلية.
• ربط مصدر الضغط: قم بتوصيل الغرفة العليا بمصدر ضغط هوائي أو هيدروليكي (على سبيل المثال، منظم الضغط، مضخة المياه).
• ضغط: ضبط مصدر الضغط لضغط الغرفة العليا؛ الحجاب الحاجز ينقل الضغط إلى الملوث.
• اختبار السلوك: تحت الضغط ، يتدفق الملوث إلى عينة التربة أو نظام القياس إجراء اختبار الهجرة / الشفافية.
• إطلاق الضغط وتنظيف: بعد الاختبار ، أطلق الضغط ، فك الجهاز ، التخلص من الملوثات المتبقية بأمان ، تنظيف ، واستبدال الحجاب الحاجز إذا لزم الأمر.
