مقياس نفاذ تلقائي ذو رأس متغير مزدوج العصابة

منتوج وصف

الوصف

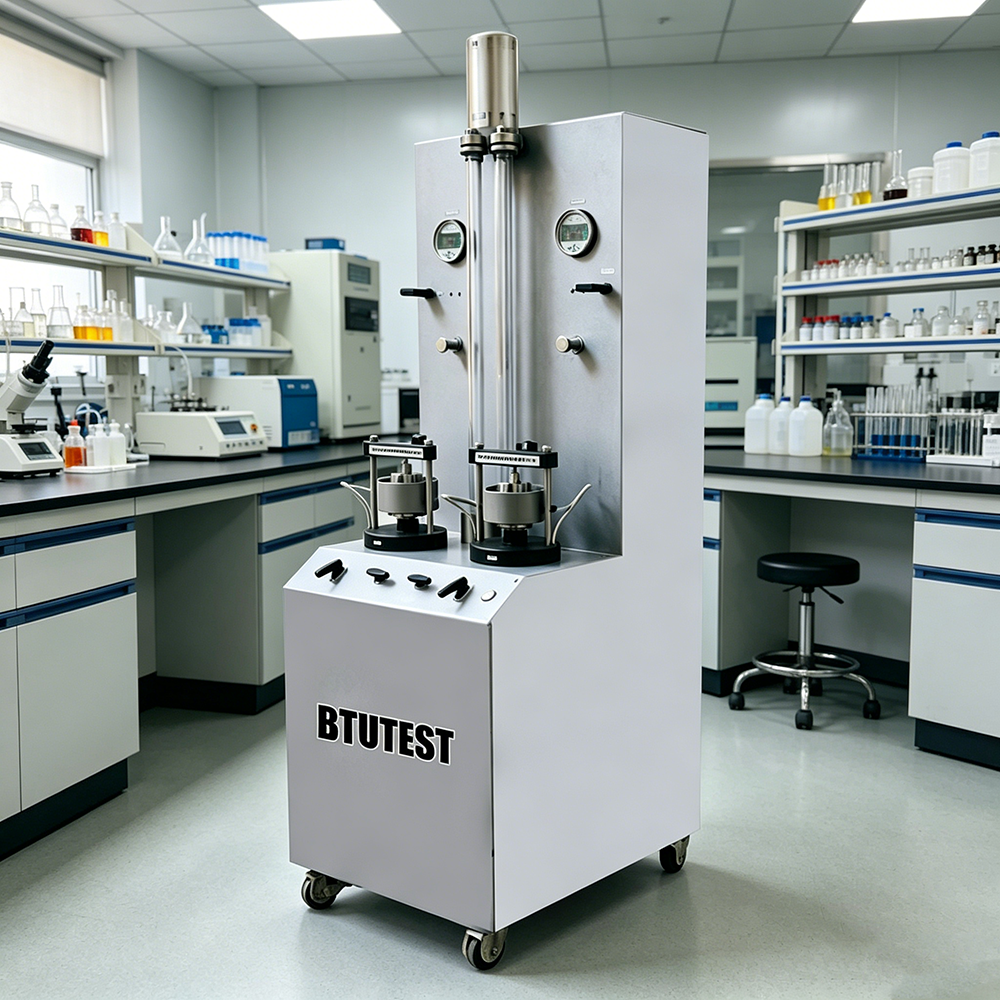

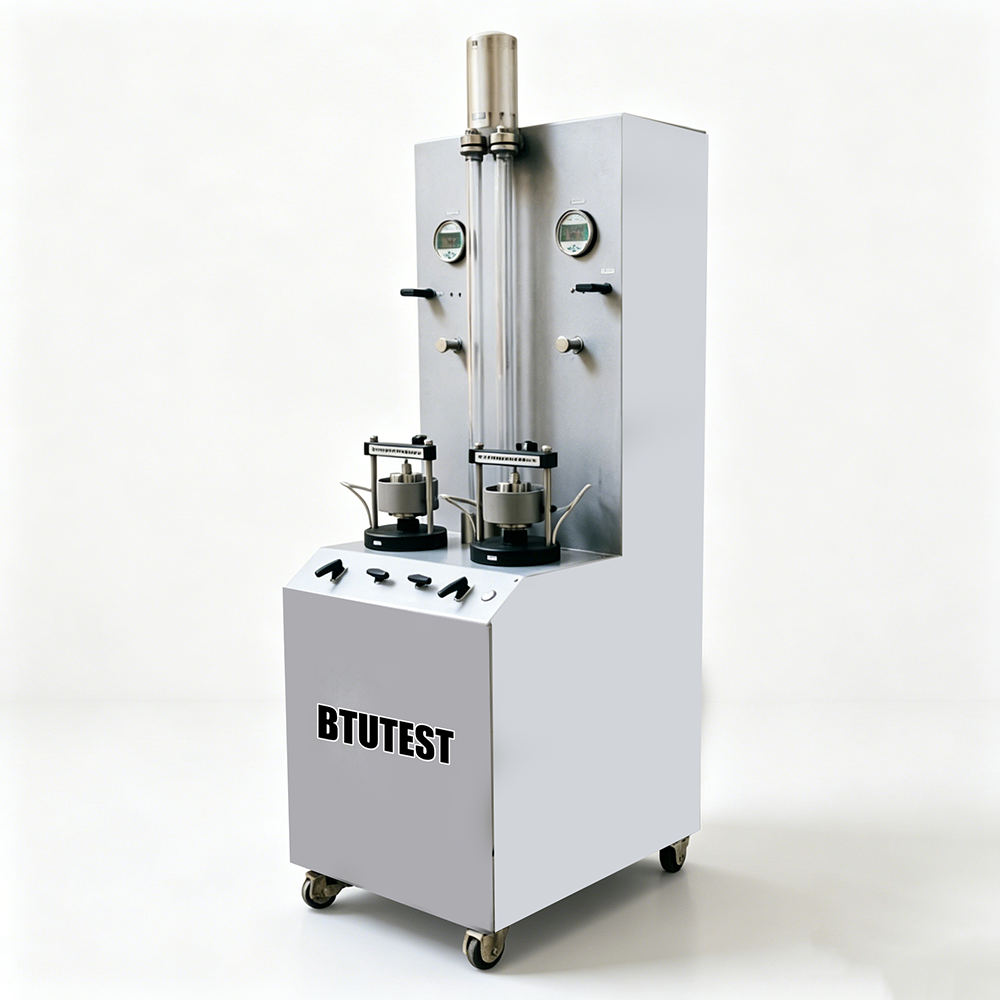

جهاز BTU-STC-2AP لقياس إبرة الرأس المتغيرة ذو الطرق المزدوجة هو جهاز مختبر يدمج اختبار التوطيد واختبار الشفافية.يمكن أن تطبيق في وقت واحد ضغط التوطيد وضغط التسرب، قياس معامل الشفافية لعينات التربة باستخدام طريقة الرأس المتغير.يتضمن الجهاز وحدة استيعاب AD متعددة القنوات 16 بت ومبرمجة خاصة لاستيعاب البيانات ومعالجتها، مما يسمح بالقياس الآلي لتغيرات مستوى المياه وتشوهات التوطيد. وهو مناسب لدراسات نفوذ التربة الدقيقة والبعض من التربة الخام.

معايير الاختبار

• الصينية(أساليب اختبار قياسية للقياسات الهيدروليكية للتربة باستخدام رأس متغير)
• طراز ASTM D2435(أساليب اختبار قياسية لخصائص تعزيز التربة أحادية الأبعاد)
• الصيغة ISO 17892-11(اختبار المختبرات الجيوتيكانيكية ‬ تحديد الشفافية)
• GB/T 50123‐2019(معيار لطرق الاختبار الجيوتيكانيكي ‬ اختبارات نفوذ الرأس المتغير وتعزيزها)

المواصفات

تفاصيل

• نظام تطبيق ضغط التوحيد: يتكون من جهاز تنظيم الضغط، مقياس ضغط رقمي LCD، المكبس ضغط الأسطوانة، الأسطوانة، محمل خطي، مجموعة صمام الكرة،وإطار التفاعل يسمح بتحكم دقيق في ضغط التوطيد.
• خلية الشفافية: يتضمن حلقة القطع والحجارة المسامية العليا / السفلية ، قبعة الضغط ، حلقة التوجيه ، حلقة الختم ، حلقة التثبيت ، مسامير التثبيت ، قاعدة الخلية ، وتوصيلات التوصيل السريع
• نظام تطبيق ضغط الشفافية: يستخدم منظم ضغط، أنبوب تحويل المياه الهواء، مقياس ضغط LCD الرقمي، وصمام الكرة وضعت لتوفير ضغط التسرب المستقر والقابلة للسيطرة.
• قاعدة الأدوات: مصنوع من ورق معدني منحني ، يدمج خلية الشفافية ، وإطار التحميل ، والأسطوانة ؛ تم تجهيز اللوحة الأمامية بـ 6 مجموعات صمامات كرة ، زر مفتاح التشغيل ، إلخ.
• قياس مستوى الماء: جهاز استشعار تغير الحجم (أو جهاز استشعار ضغط التفاضل) يقيس تغيرات مستوى المياه بمدى 0 ≈ 40 سم ودقة 0.1 سم.
• العرض والتحكم: تتضمن اللوحة شاشات LCD الرقمية الدقيقة، وأنبوب قياس تحويل الهواء والماء، وجهاز تنظيم الضغط، وخزان إمدادات المياه.
• جمع البيانات: تتصل وحدة الوصول AD المدمجة بـ 16 بت إلى جهاز كمبيوتر عبر USB ، وتحصل في نفس الوقت على قنوات 2 من إشارات التحول وقنوات 2 من إشارات تغيير الحجم.
• تصميم طاقة منخفضة: إمدادات الطاقة المتواصلة 24 فولت، ≤24 واط مناسبة للاختبارات الطويلة.
• الملحقات الاختيارية: جهاز استشعار تحريك عمودي (0-12.7 ملم، دقة ± 0.01 ملم) لقياس تشوه التوحيد.

التطبيق

• تحديد معامل نفاذية الرأس المتغير للأراضي الدقيقة الحبيب (الطين والحديد) وبعض الأراضي الرملية
• الاختبارات المشتركة للشفافية من خلال التثبيت لدراسة تأثير الضغط على الشفافية
• تقييم خصائص التسرب للجذور السد الأرضية، أسطح الطرق والمواد التي لا تمر بها
• التدريس والبحث الآلي في مختبرات الجامعات والمؤسسات الجيوتكنية
• الحصول على معايير نفوذ طبقات التربة في التحقيقات الجيوتكنية في الموقع

المزايا

• تصميم مزدوج: يختبر عينتين في وقت واحد، مما يزيد من الكفاءة ويوفر الوقت.
• التوطيد المتكامل + الشفافية: يسمح بتطبيق ضغط التوطيد لمحاكاة ظروف الإجهاد في الموقع قبل اختبار الشفافية ‬ أكثر تمثيلاً لظروف الميدان الفعلية.
• الآليّة للغاية: وحدة الاكتساب المدمجة + البرمجيات تسجل تلقائيًا تغيرات مستوى المياه وتشوهات التوحيد ، مما يقلل من الأخطاء البشرية.
• نطاق واسع لقياس مستوى المياه: 0 ′′40 سم بدقة 0.1 سم ′′ تلبي متطلبات اختبار الرأس المتغير.
• تحكم دقيق في الضغط: يستخدم مقاييس الضغط الرقمية LCD، ومراقبي الضغط، والأسطوانات ️ ضغط التوحيد يصل إلى 800 كيلوبايت، ضغط الشفافية يصل إلى 200 كيلوبايت.
• طاقة منخفضة وآمنة: إمدادات متواصلة 24 فولت، استهلاك طاقة منخفض ‬ مناسبة للعمل المختبري طويل الأمد.
• خيارات مرنة: أجهزة استشعار تحريك عالية الدقة اختيارية لقياس ضغط التوطيد في وقت واحد.

ماذا تختار؟

تدفق العملية

• إعداد العينة: إعداد عينة تربة بحجم φ61.8mm × 40mm (أو 20mm) وفقًا للإجراءات القياسية.
• تثبيت العينة: ضع العينة في خلية الشفافية (حلقة القطع + الحجارة المسامية العليا / السفلية) ، قم بتثبيت مكونات الختم ، وتشد.
• اتصال النظام: قم بتوصيل نظام ضغط التوطيد، نظام ضغط الشفافية، مستوى مستوى المياه، ومستوى الضغط الاختياري.
• تطبيق ضغط التوحيد: قم بتعيين ضغط التجميع المطلوب (0 ¥ 800 كيلوبايت) باستخدام جهاز تنظيم الضغط؛ دع العينة تتجمع تحت الضغط المحدد، وتسجيل الضغط.
• تطبيق ضغط الشفافية: بعد استقرار التثبيت ، قم بتعيين ضغط الشفافية (0 ∼ 200 كيبا) وابدأ في اختبار الشفافية المتغيرة للرأس.
• جمع البيانات: يقوم البرنامج تلقائيًا بتسجيل انخفاض مستوى المياه (أو قراءات مستشعر تغير الحجم) مقابل الوقت ، ويمكن أيضًا تسجيل تغيرات النزوح.
• حساب معامل الشفافية: يحتسب البرنامج معامل المرونة تلقائيًا باستخدام صيغة الرأس المتغيرة.
• توليد تقرير: إعداد تقرير اختبار يتضمن منحنيات مستوى المياه في الوقت، ونتائج معامل الشفافية، وبيانات تشوه التوحيد.
