جهاز القص المباشر غير المشبع الأوتوماتيكي

منتوج وصف

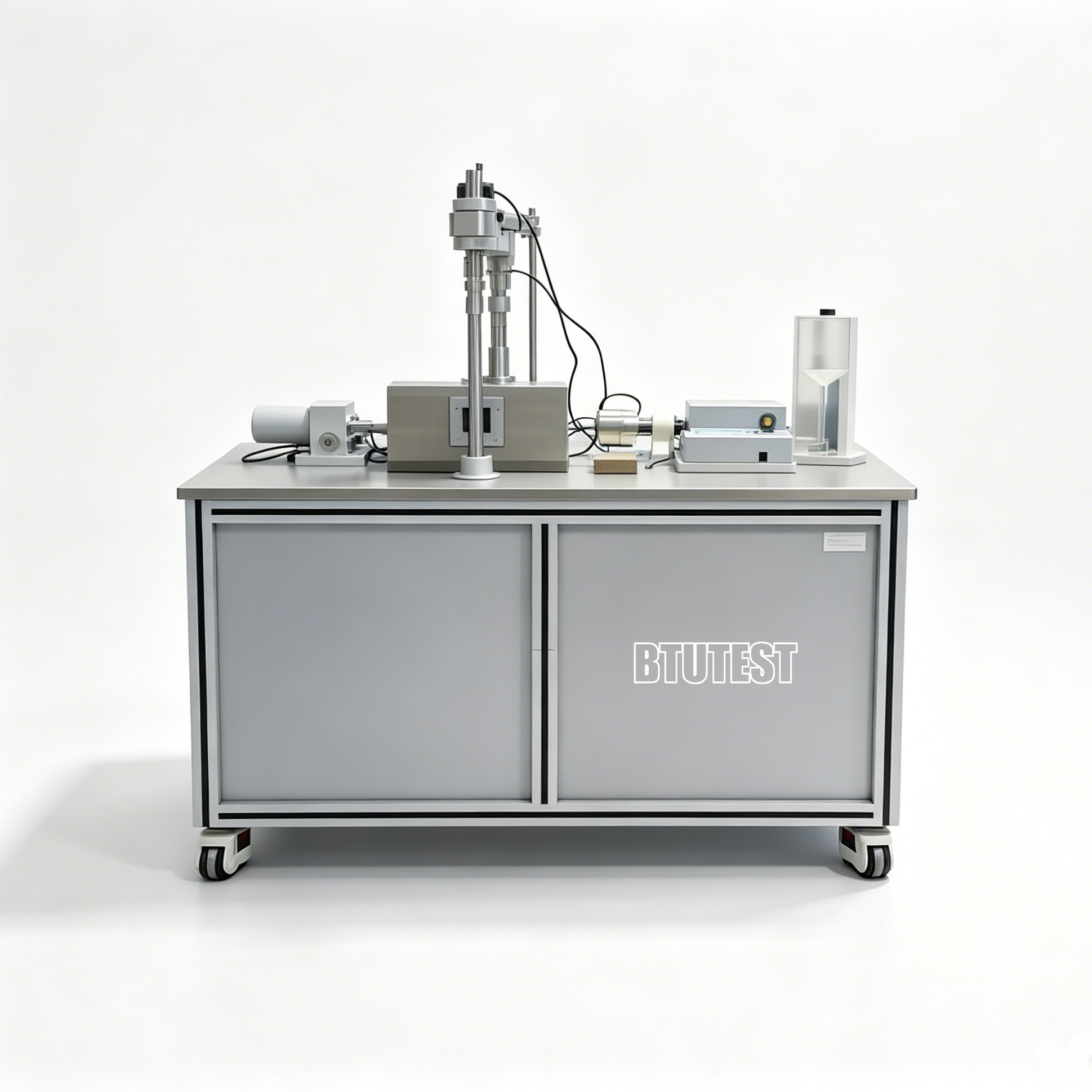

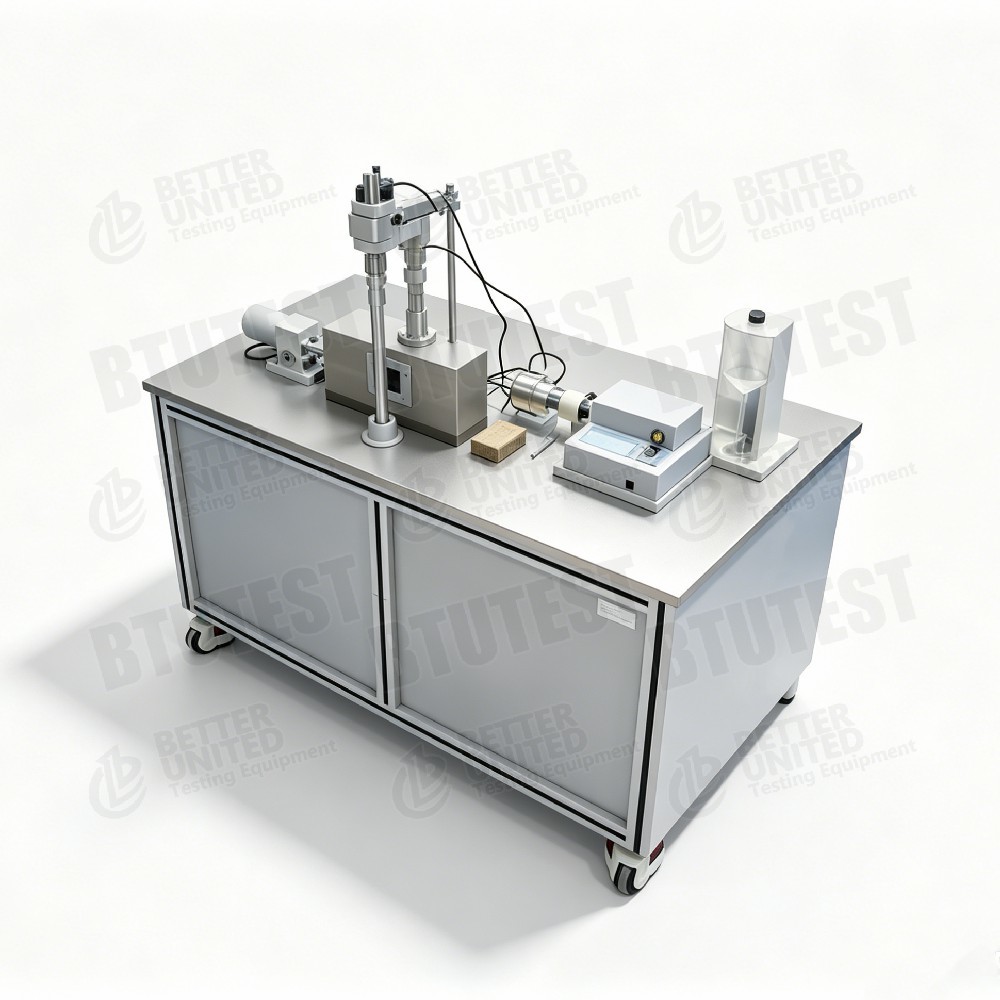

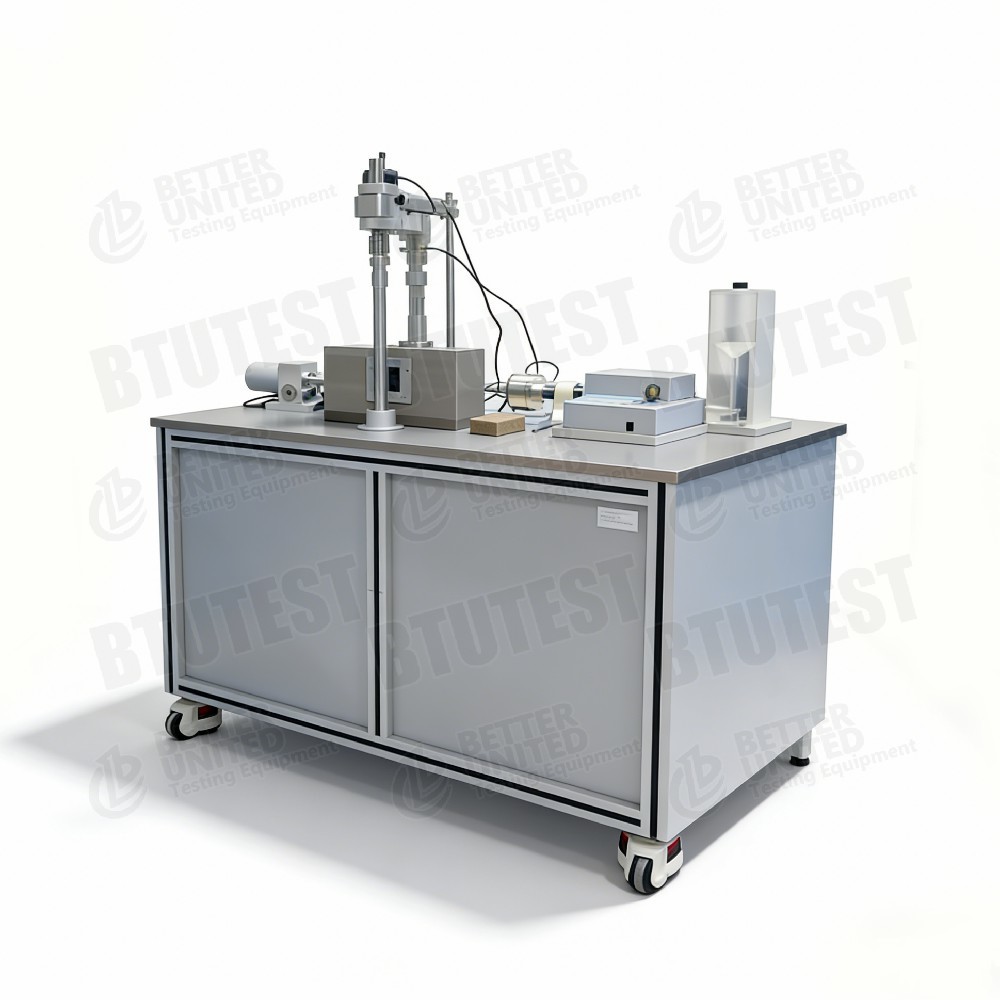

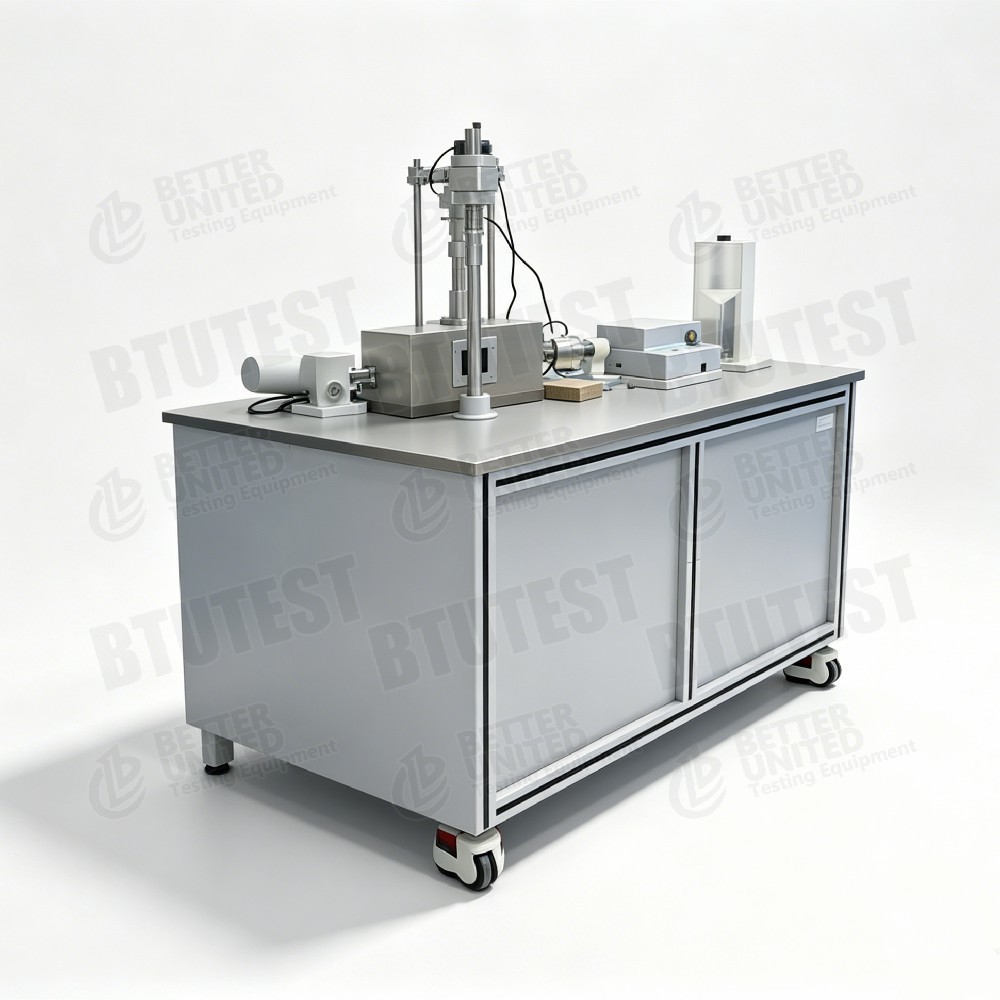

جهاز القص المباشر غير المشبع الأوتوماتيكي بالكامل

وصف

هذه المعدات هيجهاز القص المباشر غير المشبع الأوتوماتيكي بالكامل، نماذجوحدة حرارية بريطانية-2Uووحدة حرارية بريطانية-2UMيستخدم لتحديد معاملات قوة القص للتربة غير المشبعة تحت ظروف الشفط المختلفة. إنه يستخدم التحميل التلقائي الذي يتم التحكم فيه بواسطة الكمبيوتر الصغير، وهو مجهز بأجهزة استشعار عالية الدقة وجهاز تنظيف الفقاعات التلقائي، ويدعم التحكم في درجة الحرارة كخيار.

رئيسيفالأكل:

• حجم العينة: Ø61.8×H20 ملم (أحجام أخرى اختيارية).
• التحميل العادي: 2U - 0‑400 كيلو باسكال للتحكم الآلي؛ 2UM – 0‑3200 كيلو باسكال التحكم الآلي.
• الإزاحة العادية: 0‑12.7 ملم، الدقة 0.003 ملم، الدقة 0.001 ملم.
• قوة القص الأفقية: خلية تحميل 2U – 5 كيلو نيوتن؛ 2UM - خلية تحميل 10 كيلو نيوتن، الدقة ±0.1% FS.
• معدل القص: 0.0001‑6 مم/دقيقة، تعديل بدون خطوات.
• ضغط الماء المسامي: 0‑0.1 ميجا باسكال، الدقة 0.1 كيلو باسكال، الدقة 0.1 كيلو باسكال.
• ضغط الهواء المسامي: 0‑0.9 ميجا باسكال، الدقة 1 كيلو باسكال.
• قياس تغير الحجم: 0‑100 مل، الدقة ±0.01 مل، الدقة 0.001 مل.
• القرص السيراميكي: دخول هواء عالي بقوة 500 كيلو باسكال، مستورد من الولايات المتحدة الأمريكية.
• طريقة التحكم: لوحة مفاتيح غشائية مكونة من 16 مفتاحًا + شاشة LCD مقاس 240×128.
• برنامج الاقتناء والمعالجة: يشمل مسجل البيانات وبرامج Windows.
• ميزة خاصة: جهاز تدفق الهواء المنتشر الأوتوماتيكي بالكامل لطرد الفقاعات الموجودة أسفل القرص الخزفي وقياس حجم الهواء المنتشر.
• اختياري: نظام التحكم في درجة الحرارة (5-40 درجة مئوية).

معايير الاختبار (الدولية)

أستم D3080(اختبار القص المباشر)

أستم D5298(قياس الشفط)

أستم D6836(طرق اختبار التربة غير المشبعة، بما في ذلك تقنية ترجمة المحاور)

إسو 17892-10(اختبار القص المباشر)

بس 1377-7(اختبار القص المباشر)

أستم D7608(القوة المتبقية – كمرجع)

تتحكم المعدات في الشفط المصفوفي باستخدام تقنية ترجمة المحاور وتلبي المتطلبات الأساسية للمعايير المذكورة أعلاه لاختبار التربة غير المشبعة.

مواصفة

التفاصيل

• تقنية ترجمة المحور- يطبق ضغط الهواء المسامي (uₐ) مع الحفاظ على ضغط الماء المسامي (u_w = 0 أو يتم التحكم فيه)، مما يتيح التحكم المستقل في الشفط المصفوفي s = uₐ - u_w.
• قرص سيراميك عالي دخول الهواء- قيمة دخول الهواء 500 كيلو باسكال (مستوردة)، قادرة على التحكم في الشفط في نطاق 0-500 كيلو باسكال، وتغطي معظم احتياجات اختبار التربة غير المشبعة.
• جهاز طرد الهواء المنتشر– التنظيف الدوري التلقائي بالكامل لفقاعات الهواء التي تتراكم تحت القرص السيراميكي، مما يمنع انسداد مسارات المياه ويضمن التحكم المستقر في الشفط؛ يقيس أيضًا حجم الهواء المنتشر لتصحيح الصرف.
• فرق التحميل الطبيعي-
• 2U: الحد الأقصى للإجهاد الطبيعي 400 كيلو باسكال، مناسب للتربة غير المشبعة الضحلة أو اختبارات الإجهاد المنخفض.
• 2UM: الحد الأقصى للإجهاد الطبيعي 3200 كيلو باسكال، ويمكنه محاكاة التربة غير المشبعة العميقة أو ظروف الضغط العالي.
• قوة القص الأفقية- 2U: 5 كيلو نيوتن (أقصى إجهاد القص ~ 1.67 ميجا باسكال)؛ 2UM: 10 كيلو نيوتن (~3.3 ميجا باسكال)، مناسب للتربة عالية القوة أو ذات الحبيبات الخشنة.
• قياس حجم عالي الدقة– دقة تغيير الحجم 0.001 مل، مثالية لمراقبة التغيرات الصغيرة في التصريف/الامتصاص في التربة غير المشبعة.
• خيار التحكم في درجة الحرارة– نظام 5-40 درجة مئوية لدراسة تأثيرات درجة الحرارة على قوة التربة غير المشبعة.
• وظائف البرمجيات- الحصول التلقائي على البيانات، وعرض المنحنى في الوقت الحقيقي، وحساب معلمات قوة القص.

طلب

• استقرار المنحدر غير المشبع- تحديد c ′ و φ ′ و φᵇ تحت مختلف الضغوط العادية الصافية وعمليات الشفط لتحليل الانهيارات الأرضية الناجمة عن هطول الأمطار.
• التربة الموسعة والقابلة للانهيار– دراسة تأثير تغيرات الشفط (المحتوى المائي) على قوة القص.
• أغطية مدافن النفايات– تقييم السلوك الميكانيكي للتربة غير المشبعة.
• الركائز والأساسات– الحصول على معلمات القوة للتربة فوق المنطقة الشعرية.
• التربة العميقة غير المشبعة- يمكن لنموذج 2UM محاكاة الضغوط العادية التي تصل إلى 3.2 ميجا باسكال، وهو مناسب لطبقات التربة العميقة أو الحشوات العالية.
• دراسات تأثير درجة الحرارة- نظام اختياري للتحكم في درجة الحرارة لدراسة اقتران قوة الشفط الحراري (مثل الطاقة الحرارية الأرضية والتخلص من النفايات النووية).

المزايا

• التحكم التلقائي الكامل في الشفط– تضمن ترجمة المحاور جنبًا إلى جنب مع جهاز تدفق الهواء المنتشر تلقائيًا التحكم في الشفط بشكل ثابت على المدى الطويل.
• قياس عالي الدقة- الإزاحة 0.001 مم، تغير الحجم 0.001 مل، ضغط الماء المسامي 0.1 كيلو باسكال - يلبي متطلبات درجة البحث.
• نموذجان يغطيان نطاق ضغط واسع– 400 كيلو باسكال للتربة التقليدية غير المشبعة، 3200 كيلو باسكال للتربة العميقة عالية الضغط.
• خيار قوة القص العالية- توفر 2UM قوة أفقية تبلغ 10 كيلو نيوتن لاختبار التربة عالية القوة أو الخشنة.
• تدفق الهواء المنتشر تلقائيًا– يلغي التدخل اليدوي، ويضمن استمرارية الاختبار ويحسن موثوقية البيانات.
• قياس حجم عالي الدقة- 0.001 مل يلتقط بدقة التغيرات الصغيرة في الحجم أثناء التصريف/الامتصاص.
• خيار التحكم في درجة الحرارة- وحدة اختيارية من 5 إلى 40 درجة مئوية لدراسة اقتران قوة الشفط بدرجة الحرارة.
• عملية سهلة– لوحة مفاتيح غشائية + شاشة LCD، مع برنامج Windows لإجراءات الاختبار المؤتمتة بالكامل.

ماذا تختار

حدد النموذج بناءً على متطلبات الاختبار:

ملحوظة: إذا كان حجم العينة مختلفًا (بخلاف Ø61.8 مم) مطلوبًا، فيمكن طلب صناديق القص المخصصة من الشركة المصنعة.

تدفق العملية

مثال:اختبار القص المباشر غير المشبع (المصرف الموحد، التحكم في صافي الإجهاد الطبيعي والشفط)باستخدام BTU-2U أو 2UM.

• تحضير القرص الخزفي

انقع القرص الخزفي بقوة 500 كيلو باسكال في ماء منزوع الهواء ثم استخدم المكنسة الكهربائية للتشبع (أزل فقاعات الهواء).

قم بتثبيت القرص الخزفي في قاعدة صندوق القص، مما يضمن الختم الجيد. قم بتوصيل خطوط التنظيف.

• تحضير العينة

قم بقطع التربة غير المشبعة دون إزعاج أو تحضير عينة مُعاد تشكيلها باستخدام حلقة قطع بقطر 61.8 × 20 مم.

قياس محتوى الماء الأولي والكثافة.

• تركيب العينة

ضع العينة على القرص الخزفي، ثم قم بتثبيت الحجر المسامي ولوحة التحميل.

قم بتجميع صندوق القص العلوي ووضع التجميع في جهاز القص المباشر.

قم بتوصيل خط ضغط الهواء المسامي (إلى الجزء العلوي من صندوق القص) ومستشعر ضغط الماء المسامي (أسفل القرص الخزفي).

قم بتوصيل نظام قياس تغير الحجم (بخط الصرف).

• تطبيق الشفط

تطبيق ضغط الهواء المستهدف (على سبيل المثال، 100 كيلو باسكال) عن طريق جهاز التحكم في ضغط الهواء المسامي.

خط الصرف مفتوح للجو، لذا فإن الشفط المصفوفي s = uₐ = 100 كيلو باسكال.

قم بتشغيل جهاز تنظيف الهواء المنتشر الأوتوماتيكي (التنظيف الدوري)، وقم بتسجيل تغيير الحجم حتى يستقر الصرف.

• تطبيق صافي الإجهاد الطبيعي

قم بتطبيق صافي الإجهاد الطبيعي المستهدف σ_net (على سبيل المثال، 200 كيلو باسكال) عبر نظام التحميل العادي التلقائي.

إجمالي الإجهاد الطبيعي σ = σ_net + uₐ = 300 كيلو باسكال.

سجل الإزاحة الطبيعية حتى يصبح الدمج مستقرًا.

• تعيين معلمات القص

في البرنامج، قم بتعيين معدل القص (على سبيل المثال، 0.02 مم/دقيقة للقص البطيء أو 0.8 مم/دقيقة للقص السريع).

ضبط حد إزاحة القص (على سبيل المثال، 6 مم).

حدد "وحدة القص القياسية" أو "وحدة القص السريعة".

• ابدأ بالقص

قم بتشغيل محرك السائر الأفقي لتحريك صندوق القص.

يسجل البرنامج قوة القص الأفقية، والإزاحة الأفقية، والإزاحة الطبيعية، وتغير الحجم، وضغط الماء المسامي، والوقت في الوقت الفعلي.

رسم منحنى إجهاد وإزاحة القص.

• شرط التوقف

يتوقف تلقائيًا عند الوصول إلى إزاحة القص المحددة مسبقًا أو بعد انخفاض واضح في إجهاد القص.

• التفكيك والتنظيف

تفريغ القوة العادية، وإطلاق ضغط الهواء المسام.

إزالة العينة، وصندوق القص النظيف والقرص الخزفي.

قم بتشغيل جهاز التنظيف لتنظيف الخطوط الموجودة أسفل القرص الخزفي.

• معالجة البيانات

يحسب البرنامج ذروة إجهاد القص (أو إجهاد القص المتبقي).

من أجل الشفط المستمر والإجهاد الطبيعي الصافي المتغير، ارسم غلاف Mohr-Coulomb للحصول على معلمات قوة الإجهاد الفعالة c ′ و φ ′.

للحصول على صافي الإجهاد الطبيعي الثابت والشفط المتغير، احسب φᵇ.

إنشاء تقرير الاختبار.

ملخص:إن BTU-2U/2UM عبارة عن أجهزة قص مباشر غير مشبعة أوتوماتيكية بالكامل تستخدم ترجمة المحاور للتحكم في الشفط، ومجهزة بجهاز طرد هواء منتشر آلي وأجهزة استشعار عالية الدقة. يعتبر 2U مناسبًا للتربة التقليدية غير المشبعة (الحد الأقصى للضغط الطبيعي 400 كيلو باسكال)، بينما تم تصميم 2UM للتربة العميقة غير المشبعة عالية الضغط (الحد الأقصى 3200 كيلو باسكال). كلاهما يدعم نظام التحكم في درجة الحرارة الاختياري. إنها قابلة للتطبيق على استقرار المنحدرات، والتربة الممتدة، وأغطية مدافن النفايات، والردم العميق، ومجالات البحث الأخرى. يجب أن يعتمد الاختيار في المقام الأول على نطاق الإجهاد الطبيعي المطلوب وقدرة قوة القص.
