نظام اختبار عمود الرنين

منتوج وصف

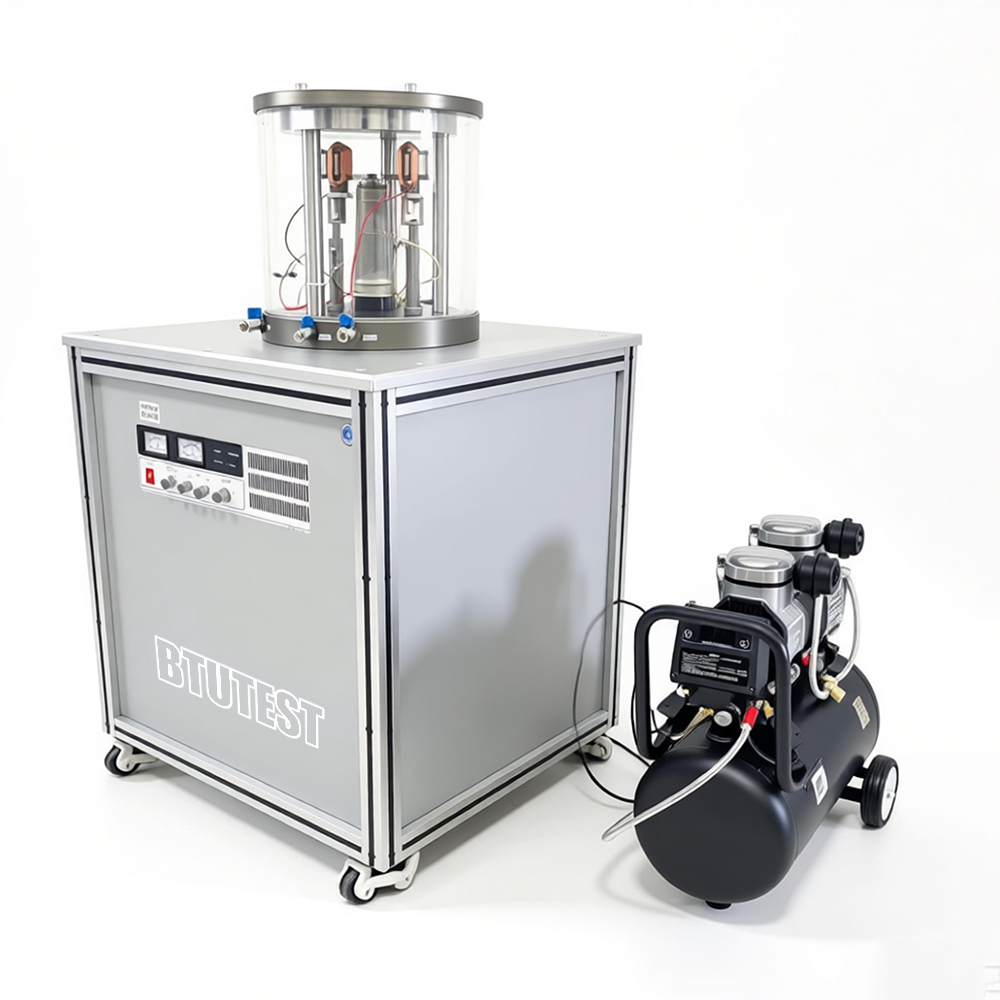

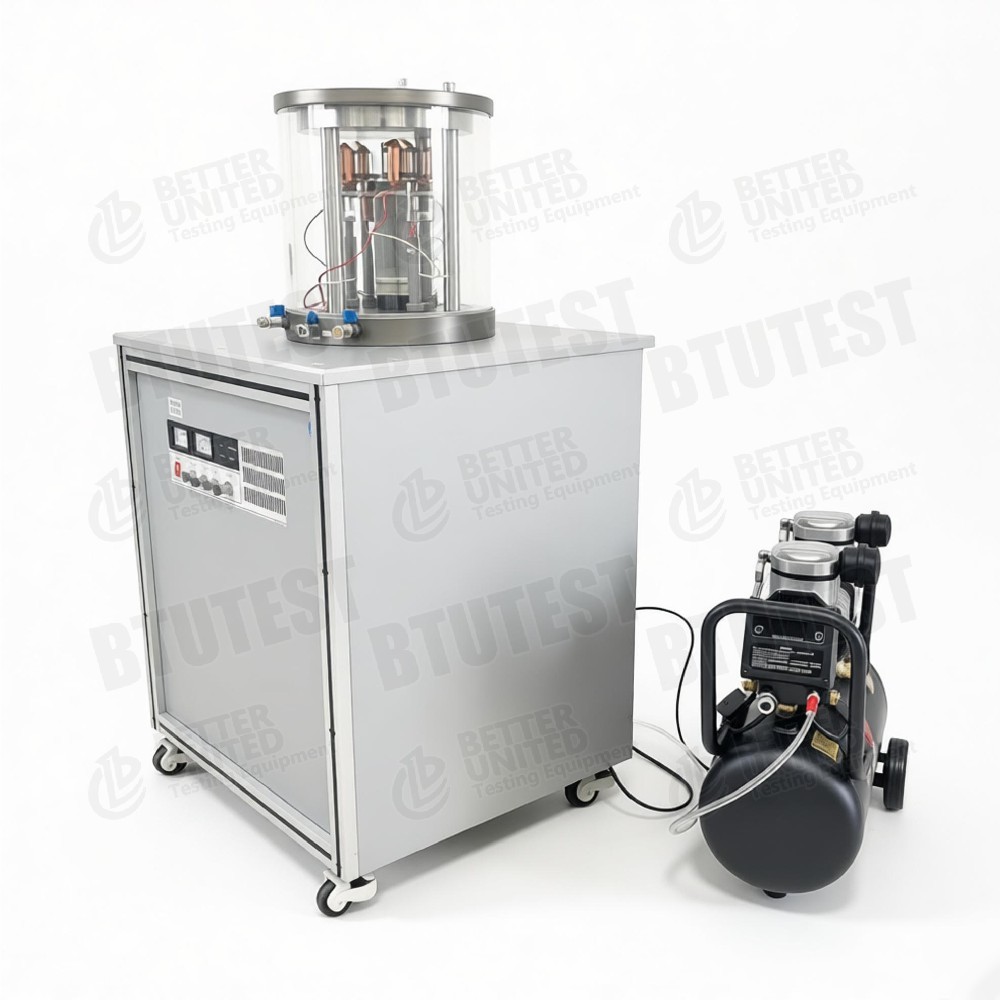

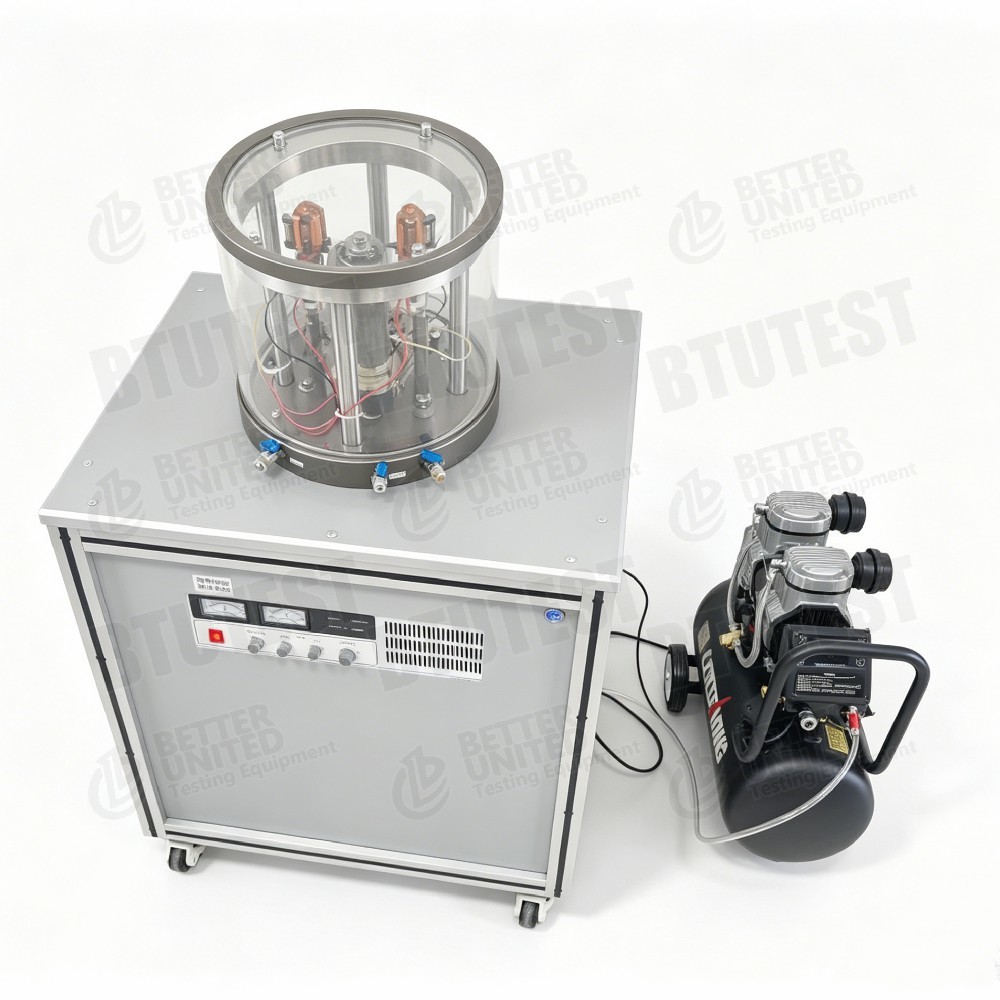

نظام اختبار عمود الرنين

1. الوصف

BTU-RCA-1 هونظام اختبار عمود الرنينالذي يطبق قوة الالتواء الدورية على عينة التربة لقياسمعامل المرونة الديناميكية، معامل القص، ونسبة التخميدمن التربة تحت ظروف الإجهاد الصغيرة (10⁻⁶ ~ 10⁻⁴). يستخدم النظام الإثارة الكهرومغناطيسية ويتم التحكم فيه بالكامل بواسطة الكمبيوتر من حيث ضغط الخلية وعزم الدوران الديناميكي. يمكنه إجراء الدمج ثلاثي المحاور التقليدي للتربة المشبعة بالإضافة إلى اختبارات عمود الرنين.

2. معايير الاختبار

بناءً على مواصفات اختبار عمود الرنين العامة، فإن النظام يلبي المعايير التالية:

•أستم D4015(طريقة الاختبار القياسية لمعامل القص ونسبة التخميد بطريقة عمود الرنين)

•أستم D3999(طريقة اختبار الخواص الديناميكية للتربة تحت التحميل الدوري)

•جغ/تي 120-2007(معيار صناعة البناء الصيني – جهاز العمود الرنان)

•بي إس إن آيزو 17892-9(الاختبارات المعملية الجيوتقنية – العمود ثلاثي المحاور الدوري والرنان)

3. المواصفات

4. التفاصيل

•غرفة الضغط: الحد الأقصى للضغط 1.5 ميجا باسكال، مناسب للدمج ثلاثي المحاور ذو الضغط المتوسط ​​إلى المنخفض واختبارات عمود الرنين للتربة المشبعة.

•التحكم في ضغط الخلية: تحميل هوائي بصمام تناسبي مؤازر عالي الدقة يتيح التنظيم التلقائي من 0 إلى 0.9 ميجا باسكال، الدقة ±0.1% FS

•نظام الإثارة: الإثارة الالتوائية الكهرومغناطيسية مع 4 مجموعات من الملفات، مما يولد مجالًا مغناطيسيًا عاليًا ومحركًا عالي الجهد لنطاق تردد واسع (يصل إلى 300 هرتز).

•الاستشعار: مقياس تسارع متوازن مدمج (ثابت)، مما يلغي الارتباط الخارجي ويحسن التكرار ومناعة الضوضاء.

•الحصول على البيانات: دقة 24 بت، معدل أخذ العينات 10 كيلو هرتز - مناسب لالتقاط الاستجابات الديناميكية ذات الضغط الصغير.

•ملحقات المعايرة: مزود بشريط معايرة وأوزان للتحقق الدوري من قياسات معامل القص.

•أحجام العينات: متوافق مع قطرين قياسيين (39.1 ملم و50 ملم) لأنواع التربة الشائعة.

5. التطبيق

•تحديد المعلمة الديناميكية ذات السلالة الصغيرة: يقيس معامل القص (G) ونسبة التخميد (D) في نطاق الضغط 10⁻⁶ ~ 10⁻⁴ لتحليل الاستجابة الزلزالية للموقع.

•تقييم الملكية الديناميكية للمؤسسة: يوفر معلمات التربة الديناميكية لتصميم اهتزاز الأكوام وأساسات الماكينات وأحمال المرور وما إلى ذلك.

•التحقق من صحة النموذج التأسيسي: الحصول على منحنيات اضمحلال صلابة الانفعال الصغير لمعايرة النماذج التأسيسية المتقدمة.

•الجمع بين الدمج ثلاثي المحاور + اختبارات عمود الرنين: قم أولاً بإجراء الدمج ثلاثي المحاور، ثم تطبيق الاهتزاز الالتوائي لدراسة تأثير إجهاد الدمج على الخواص الديناميكية.

•البحث والتدريس: مناسبة للدراسات المعملية والعروض التوضيحية في هندسة الزلازل الجيوتقنية وديناميكيات التربة.

6. المزايا

•التحكم الآلي بالكامل: يتم التحكم في تطبيق ضغط الخلية، والإثارة الديناميكية، والحصول على البيانات بواسطة الكمبيوتر، مما يقلل من أخطاء المشغل.

•دقة عالية في سلالة صغيرة: نطاق الانفعال وصولاً إلى 10⁻⁶ يلتقط بدقة الحد الأقصى لمعامل القص (Gmax) للتربة.

•استجابة عالية التردد: الحد الأقصى لتردد الاهتزاز 300 هرتز يغطي نطاقات اختبار أعمدة الرنين المشتركة.

•مقياس التسارع المدمج: يقلل من إزعاج التثبيت ويحسن تكرار الاختبار.

•أربعة ملفات كهرومغناطيسية: توفير عزم دوران كاف وموحد للإثارة، مما يضمن وضع الالتوائي نقي.

•24 بت داق: دقة عالية ومعدل أخذ العينات لمعالجة الإشارات الديناميكية الضعيفة.

•معايرة موحدة: يأتي مزودًا بشريط/أوزان المعايرة، مما يضمن إمكانية تتبع القياسات.

7. المعلمة (جدول سريع)

8. ماذا تختار

BTU-RCA-1 عبارة عن نظام عمود رنين أحادي النموذج، لذا لا يلزم الاختيار بين النماذج. ومع ذلك، ضع في اعتبارك العوامل التالية لمعرفة ما إذا كان يناسب متطلباتك:

إذا كنت بحاجة فقطاختبار معامل الانفعال الصغير البسيطمع ضغط الخلية المنخفض، يعد RCA-1 خيارًا فعالاً من حيث التكلفة. لاختبار التربة غير المشبعة أو نطاق تردد واسع للغاية، اتصل بالشركة المصنعة للحصول على تكوينات موسعة.

9. تدفق العملية

فيما يلي إجراء موحد لنموذجياختبار عمود الرنين(الدمج يليه الرنين الالتوائي) باستخدام BTU-RCA-1:

الخطوة 1: إعداد العينة وتركيبها

• تحضير عينة من التربة المشبعة غير المضطربة أو المعاد تشكيلها حسب الحجم المطلوب (قطر 39.1 ملم أو 50 ملم).

• تثبيت العينة في غرفة الضغط ثلاثية المحاور. قم بتوصيل مستشعر ضغط المسام وخطوط الصرف.

• قم بتركيب وحدة الإثارة العلوية (مجموعات الملفات الكهرومغناطيسية مثبتة مسبقًا).

الخطوة 2: ملء النظام وتشبعه

• املأ الحجرة والخطوط بالماء منزوع الهواء، وإزالة فقاعات الهواء.

• يقوم البرنامج تلقائيًا بإجراء تشبع الضغط الخلفي ويقيس القيمة B (يشير B≥0.95 إلى التشبع الكامل).

الخطوة 3: الدمج ثلاثي المحاور

• ضبط ضغط الخلية المستهدفة (0 ~ 0.9 ميجا باسكال) ومعايير استقرار الوقت / الصرف.

• يقوم البرنامج تلقائيًا بتطبيق ضغط الخلية ويسجل تغير الحجم / تبديد ضغط المسام، مما يؤدي إلى استكمال الدمج الخواص المتناحية أو متباين الخواص.

الخطوة 4: إعداد اختبار عمود الرنين

• بعد الدمج، أغلق صمام الصرف للحفاظ على الظروف غير المصرفة.

• يحدد البرنامج تلقائيًا الشكل الهندسي للعينة ويقوم بتصفية مقياس التسارع والفحص الذاتي للنظام.

الخطوة 5: الإثارة واكتساح التردد

• ضبط الجهد الإثارة (الإخراج بواسطة مكبر للصوت محرك الأقراص) ونطاق اكتساح التردد (على سبيل المثال، 10 ~ 300 هرتز).

• تطبق الملفات الكهرومغناطيسية قوة الالتواء الدورية. يراقب مقياس التسارع الاستجابة.

• يقوم البرنامج تلقائيًا بمسح التردد وتحديد هويةتردد الرنين(التردد المقابل لاستجابة تسارع الذروة).

الخطوة 6: حساب معامل القص ونسبة التخميد

• من تردد الرنين، وأبعاد العينة، ولحظة القصور الذاتي، وما إلى ذلك، يقوم البرنامج بحسابمعامل القص Gعند ضغط الخلية الحالي.

• النسبة التخميد ديتم حسابه باستخدام طريقة عرض النطاق الترددي بنصف القدرة من ذروة الرنين.

• يمكن تكرار القياسات عند مستويات إجهاد مختلفة (عن طريق تغيير قوة الإثارة) للحصول على منحنيات الاضمحلال G-γ وD-γ.

الخطوة 7: تغيير ضغط الخلية أو مستوى الضغط

• إذا لزم الأمر، قم بتفريغ ضغط الخلية أو التغيير إلى ضغط خلية مختلف وكرر الخطوات من 4 إلى 6 للحصول على المعلمات الديناميكية في ظل ظروف ضغط مختلفة.

الخطوة 8: إنهاء الاختبار ومعالجة البيانات

• يقوم البرنامج تلقائيًا بحفظ جميع منحنيات المسح وترددات الرنين وقيم G وD.

• تقوم وحدة ما بعد المعالجة بإنشاء تقرير اختبار يتضمن Gmax ونسبة التخميد مقابل مخططات الضغط أو الضغط الخلوي.

الخطوة 9: التنظيف والصيانة

• تفريغ ضغط الخلية، واستنزاف غرفة الضغط، وإزالة العينة.

• تنظيف الخطوط وغرفة الضغط. فحص أجهزة الاستشعار والملفات.

ملاحظة: يوفر برنامج BTU-RCA‑1 واجهة تعتمد على المعالج؛ يمكن تشغيل معظم الخطوات تلقائيًا بنقرة واحدة.

إذا كنت بحاجة إلى عرض أسعار، أو قائمة التكوين القياسية، أو المقارنة مع أنظمة أعمدة الرنين الأخرى، فيرجى تقديم المزيد من المعلومات.
