جهاز القص المباشر

منتوج وصف

أجهزة القطع المباشر

الوصف

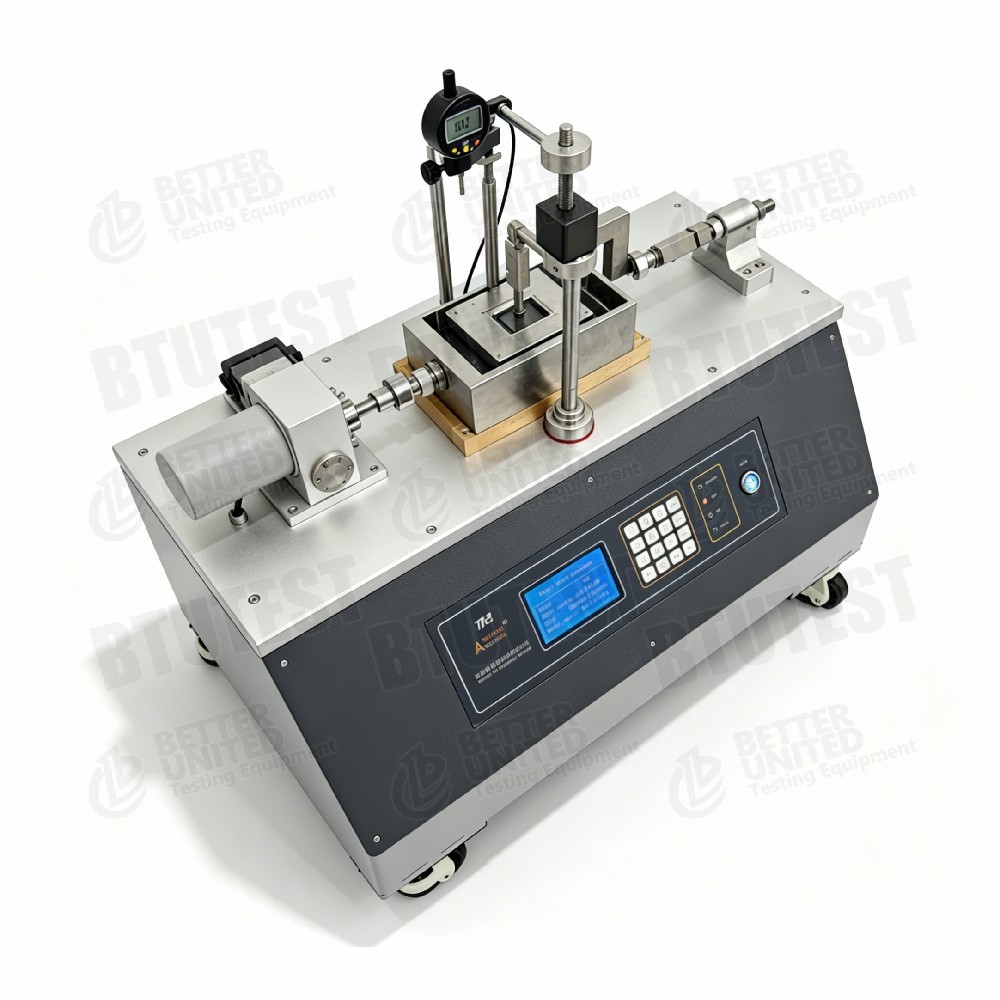

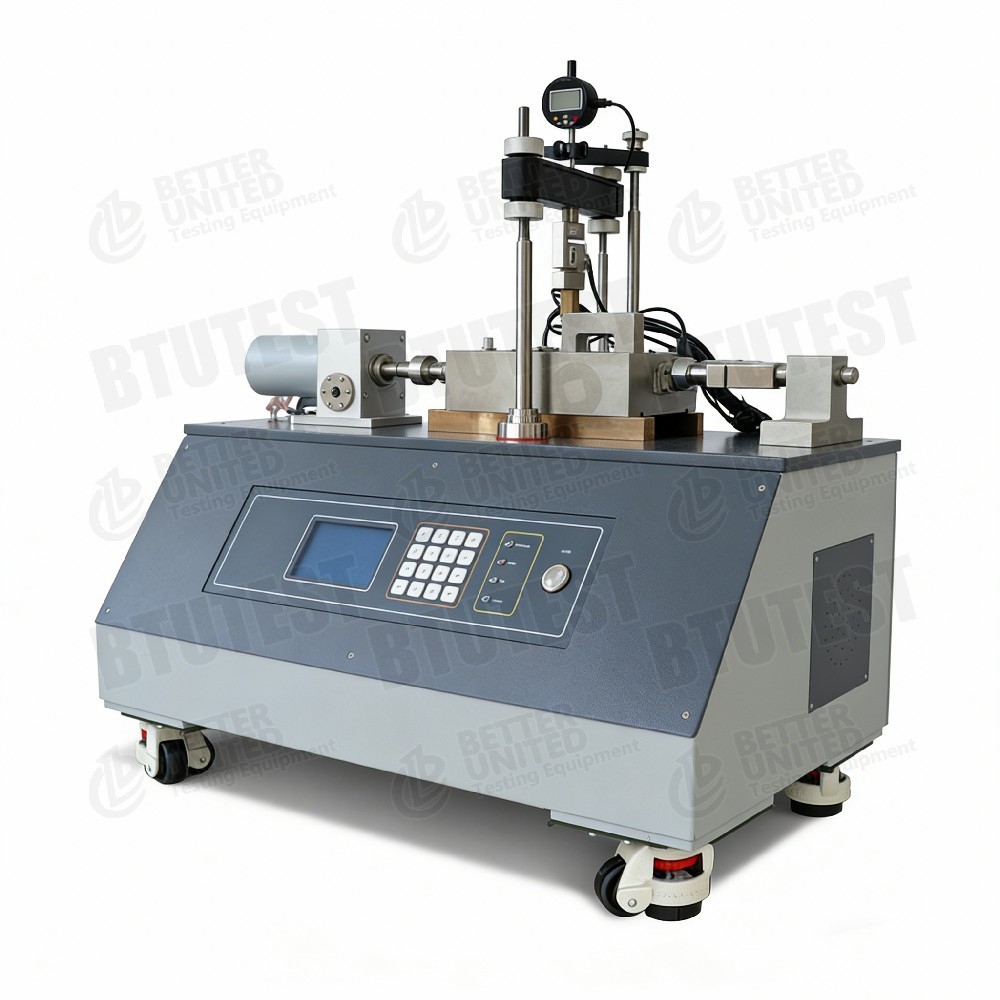

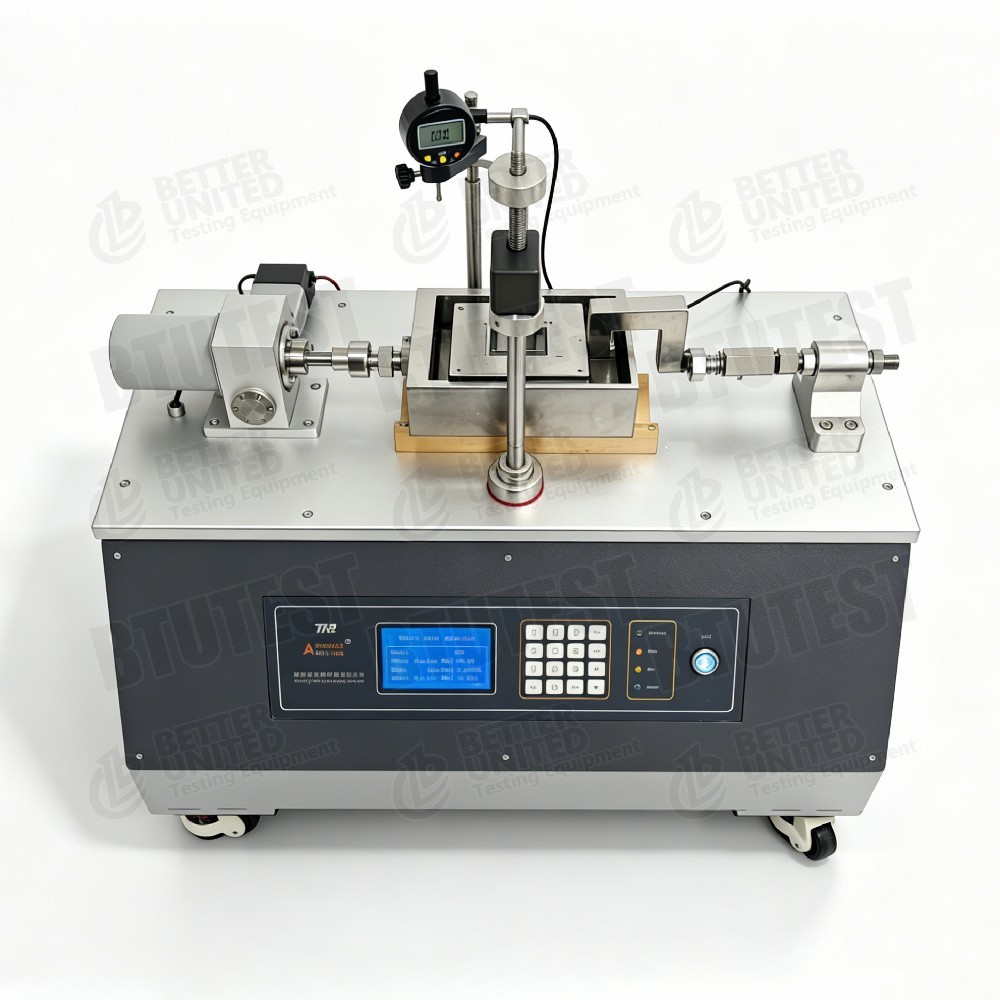

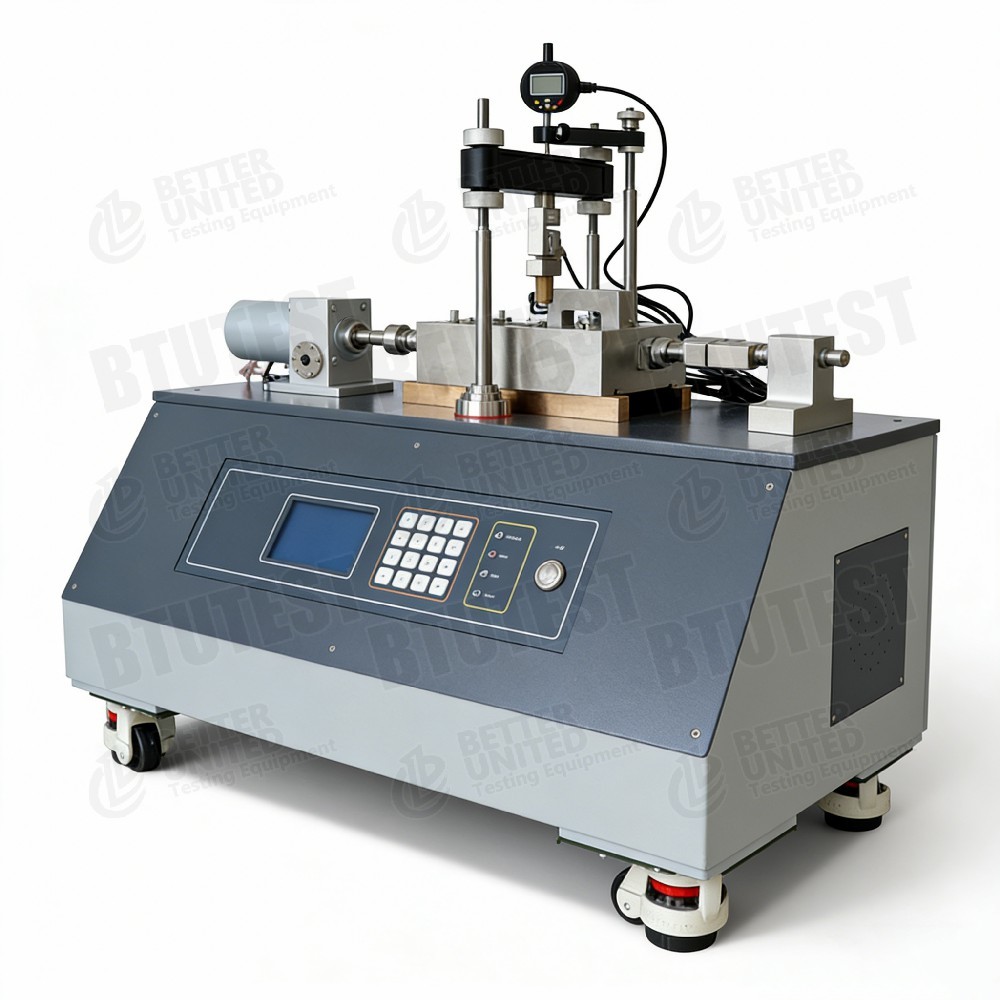

الـBTU- DDS-5F نظام قشر مباشر / متبقي آلي بالكاملتم تصميمه لتحديد قوة القطع والقوة القطعية المتبقية للأراضي ، واستهداف المختبرات الأكاديمية والمؤسسات البحثية. بالمقارنة مع الأنظمة التقليدية ، يحتوي على:

• محرك دفع خطوة قابل للتراجع
• معدل قشر قابل للسيطرة (حد أدنى 0.00001 ملم/دقيقة).
• مصدر الطاقة: 110 ∼ 220 فولت.
• تحميل طبيعي عن طريق طريقة التشغيل الهوائي أو الميكانيكي الآلي (إزالة الأوزان الميتة).
• آلية عكس الدفع المدمجة للقطع المتبادل.
• التشغيل عن طريق برنامج BTU مع وحدات الاختبار المحددة مسبقاً؛ اكتساب البيانات ومعالجتها تلقائيًا.
• دقة عالية، أتمتة عالية، عملية سهلة.

معايير الاختبار (الدولية)

ASTM D3080 ((طريقة اختبار قياسية للاختبار المباشر للتربة)

ASTM D6467 ((قوة بقايا قشر الحلقات ‬ مبدأ قشر متبادل مماثل)

ASTM D7608 ((قوة بقايا التربة المتماسكة المشبعة)

إيزو 17892-10 ((اختبار القطع المباشر)

BS 1377-7 ((اختبار القطع المباشر)

القدرة المتبادلة على القطع للقوة المتبقية تلبي متطلبات هذه المعايير فيما يتعلق بمعدل القطع والإجهاد الطبيعي وتحديد القوة المتبقية.

المواصفات

تفاصيل

• محرك دفع خطوة قابل للعودةتمكن القطع المتبادل تلقائيًا لاختبار القوة المتبقية.
• الحمل الطبيعي‬ الطاقة الهوائية (ضغط الهواء المنظم) يلغي الأوزان؛ تحميل المحرك الميكانيكي الاختياري متاح أيضا.
• تصميم صناديق القطعالصناديق المربعة القياسية (100 ملم ، 60 ملم) مع خيارات عدة صناديق مستديرة (قطر 50-100 ملم) لأنواع العينات المختلفة.
• آلية عكس الدفع المدمجةيمكن لتجميع صندوق القطع تغيير الاتجاه تلقائيًا ، مما يسمح بدورات متعددة إلى الأمام / إلى الوراء.
• قياس الاضطرابات بدقة عاليةعمودي: مؤشر رقمي (1 ميكرو متراً من الدقة) أفقي: مشفر محرك (1 ميكرو متراً من الدقة)
• البرمجيات الوحيدة- وحدات محددة مسبقاً: تسجيل البيانات، التوحيد، القص، القص السريع، القص المتبادل. يمكن للمستخدم برمجة الاختبارات مسبقاً وتشغيلها تلقائياً.
• واجهة التحكملوحة الأمامية مع شاشة LCD 240 × 128 وألواح مفاتيح لمسة للتشغيل اليدوي (إعداد السرعة والتحرك السريع والتوقف). كما يدعم التحكم الكامل بالحاسوب.
• التثبيت والتركيزتعليمات مفصلة لتسوية ، والأسلاك ، وربط المستشعر ، وتركيز قضيب التحميل الرأسي مع إدخال صندوق القطع.

التطبيق

• اختبارات القطع المباشر التقليديةقشر سريع ، قشر متكامل ، قشر بطيء للحصول على معايير أقوى قشر (c ، φ).
• اختبارات القوة المتبقية√ القص المتبادل لتحديد قوة القص المتبقية (cr، φr) لتحليل استقرار المنحدر (وخاصة التربة في منطقة الانزلاق).
• التحقيقات الجيوتكنيةيقدم معايير التصميم للأساسات والمنحدرات والسدود.
• البحث والتدريسدراسات ميكانيكا التربة في الجامعات والمؤسسات البحثية.
• دراسات القطع الدورية / المتبادلةتدهور القوة، وتغيرات صلابة القطع تحت تحميل متكرر.

المزايا

• أوتوماتيكية بالكامل- التحكم بالحاسوب من تحميل البيانات إلى معالجتها، مما يقلل من الأخطاء البشرية.
• لا وزن ميت- الحمل الطبيعي للطاقة الهوائية يلغي التعامل مع الوزن المرهق، مما يحسن الكفاءة والسلامة.
• قدرة القطع المتبادلة- عكس الدفع المدمج يقوم تلقائيًا بتقليص الأمام / الخلف للحصول على قوة متبقية دون تدخل يدوي.
• نطاق واسع لسرعة القطع0.000019.99999 ملم/دقيقة تغطي الزحف إلى القطع السريع.
• أجهزة استشعار عالية الدقةدقة خلية الحمل ± 0.15٪ FS ؛ دقة الانحراف 1 μm ، تلبية متطلبات البحث الصارمة.
• خيارات عدة صناديق قشر- أحجام مربعة وطويلة لمختلف أنواع التربة (غير مضطربة أو معاد تشكيلها).
• البرمجيات الوحيدةيختار المستخدمون وحدات الاختبار، ويحددون المعايير المسبقة، ويتم تشغيلها بنقرة واحدة.
• التشغيل المرنالتحكم اليدوي باللوحة الأمامية أو التحكم الآلي بالكامل بواسطة الكمبيوتر.
• التصميم المدمج820×500×770 ملم، مناسبة لمقاعد المختبرات.

ماذا تختار؟

اختيار النظام أو الملحقات بناءً على احتياجات الاختبار:

1- القوة القصوى فقط (القص المباشر التقليدي)

2قوة المتبقية (القطع المتبادل) وظيفة الأساسية لهذا النظام؛ حدد وحدة القطع المتبادل، حدد الدورات ومدى الانتقال.

3.أحجام عينات مختلفة

- عينات التربة الدقيقة الحبلية / الحلقات القياسية: مربع مستدير Ø61.8 ملم.

- التربة الخام أو المزعجة: مربع 100 × 100 مم أو 60 × 60 مم.

- الأحجام الأخرى (Ø50، Ø70، Ø100، إلخ) متوفرة عند الطلب.

4طريقة تحميل طبيعية ‬ يتطلب تحميل هوائي قياسي إمدادات الهواء المضغوط. إذا لم يكن هناك مصدر هوائي، اختر خيار تحميل ميكانيكي مدفوع بمحرك.

5الميزانية نظام أوتوماتيكي بالكامل هو أكثر تكلفة. إذا كان الميزانية محدودة وليس هناك حاجة إلى قشر متبادل أو تحميل طبيعي تلقائي، والنظر في جهاز قشر مباشر من نوع الرافعة التقليدية.

6وحدات البرمجيات تشمل التكوين القياسي تسجيل البيانات، وتوحيد، وقطع، وقطع سريع، وقطع متبادل.تأكيد ما إذا كانت هناك حاجة إلى وظائف إضافية لمعالجة ما بعد أو إعداد التقارير.

تدفق العملية

المثال: القطع المتردد غير المستنقح الموحد (القوة المتبقية) على الطين المشبوع

1. إعداد العينة ️ قطع أو إعادة تشكيل العينة (على سبيل المثال، Ø61.8 ملم مستديرة أو 60 × 60 ملم مربعة).

2. تثبيت العينة وضع العينة في صندوق القطع السفلي، وتحديد الصندوق العلوي، وتثبيت الحجارة مسامية ولوحة التحميل.ربط خلية الحمل الرأسية ومحول التنقل الرأسي (مؤشر رقمية)مركز عصا التحميل مع القماشة مربع أعلى.

3. تطبيق التوتر الطبيعي ‬ تعيين التوتر الطبيعي المستهدف (على سبيل المثال ، 100 كيبا) عبر النظام الهوائي. في البرنامج ، حدد ‬ وحدة التوطيد القياسية ‬ ؛ سجل التشوه الرأسي حتى يكون التوطيد مستقرا.

4. حدد معايير القطع

- حدد "وحدة القطع المتبادلة".

- حدد سرعة القطع (على سبيل المثال، 0.5 ملم/دقيقة).

- حدد اتجاه القطع: إلى الأمام إلى تحرك (على سبيل المثال، 5 ملم) ، ثم عكس؛ تحديد عدد الدورات.

- ضبط ظروف التوقف (على سبيل المثال، التحرّك الكلي 10 ملم أو استقرار إجهاد القطع).

5. بدء القص. إغلاق صمام الصرف (غير مقطوع) أو إبقاء مفتوح (مقطوع). بدء الاختبار. محرك خطوة أفقي يدفع صندوق القص. يسجل البرنامج ضغط القص، وتحريك القص،الانتقال الرأسي (تغير الحجم)، الوقت، الخ منحنى تحريك ضغط القطع في الوقت الحقيقي.

6. القطع المتبادل ‬ عند الحد الأقصى للتحرّك إلى الأمام، يتراجع المحرك تلقائيًا. بعد عدة دورات، يستقر إجهاد القطع ‬ هذه هي القوة المتبقية.

7. نهاية وتفكيك توقف القص، تفريغ الضغط الطبيعي. إزالة العينة، ومراقبة سطح القص، نظافة صندوق القص وأجهزة الاستشعار.

8. معالجة البيانات يحدد البرنامج تلقائيًا أعلى وتوترات القطع المتبقية لكل اتجاه القطع.حساب زاوية الاحتكاك المتبقية φr والتماسك المتبقية crتوليد تقرير الاختبار (المنحنيات، المعلمات).

للقطع السريع أو القطع القياسي (بدون مبادلة): حدد ‬وحدة القطع السريعة‬ أو ‬وحدة القطع القياسية‬، حدد معدل القطع ووقف التحول، القطع في اتجاه واحد حتى الفشل.

ملخص: BTU-DDS-5F هو نظام قشر مباشر / متبقي آلي بالكامل يحتوي على حمولة طبيعية من الطاقة الهوائية ، قشر متبادل ، مجموعة واسعة من معدل القشر ، وأجهزة استشعار عالية الدقة.وهو مناسب لكل من اختبار القوة المباشرة التقليدية والقوة المتبقيةيجب أن ينظر في الاختيار إلى حجم العينة، والحاجة إلى القطع المتبادل، وتوافر الهواء المضغوط.إنه ذو قيمة خاصة في أبحاث الانهيارات الأرضية التي تتطلب قوة متبقية لأراضي منطقة الانزلاق.
