جهاز قص بسيط يتم التحكم فيه آليًا

منتوج وصف

                                        أجهزة القطع البسيطة ذاتية التحكم بالخدمة

الوصف

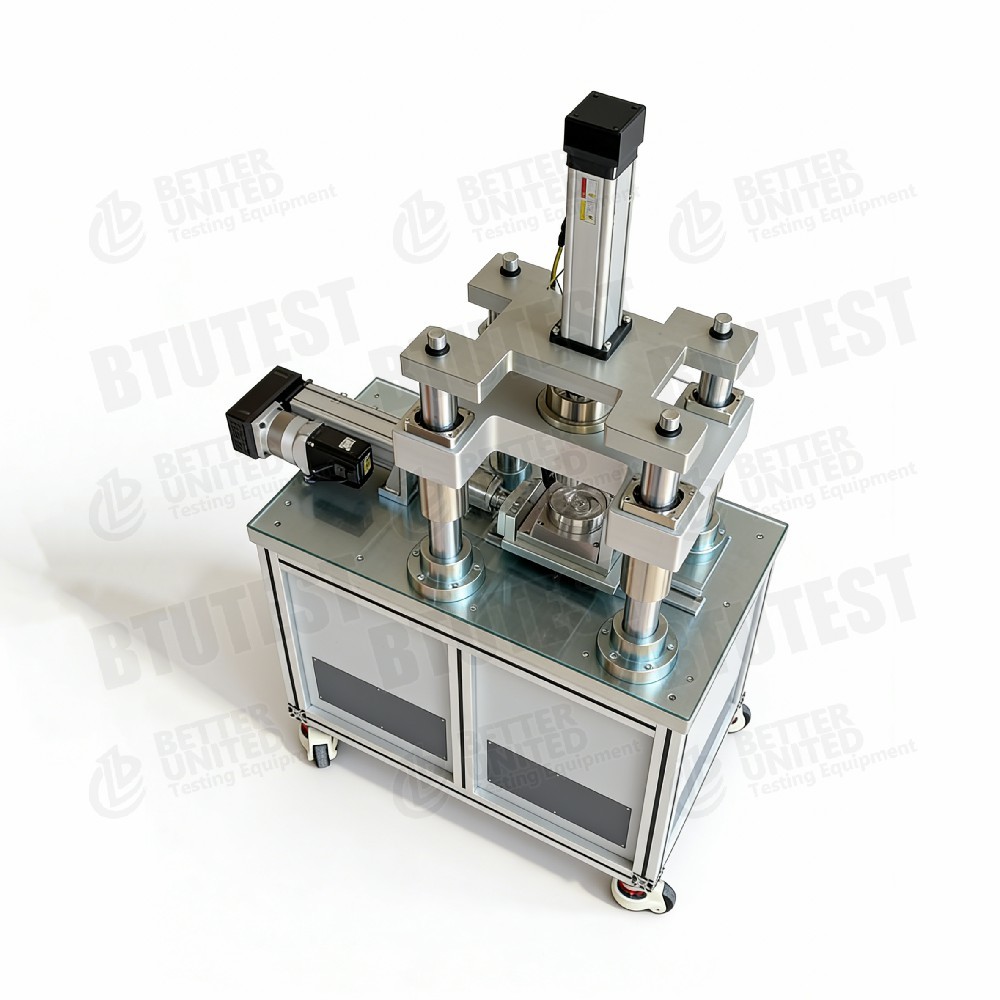

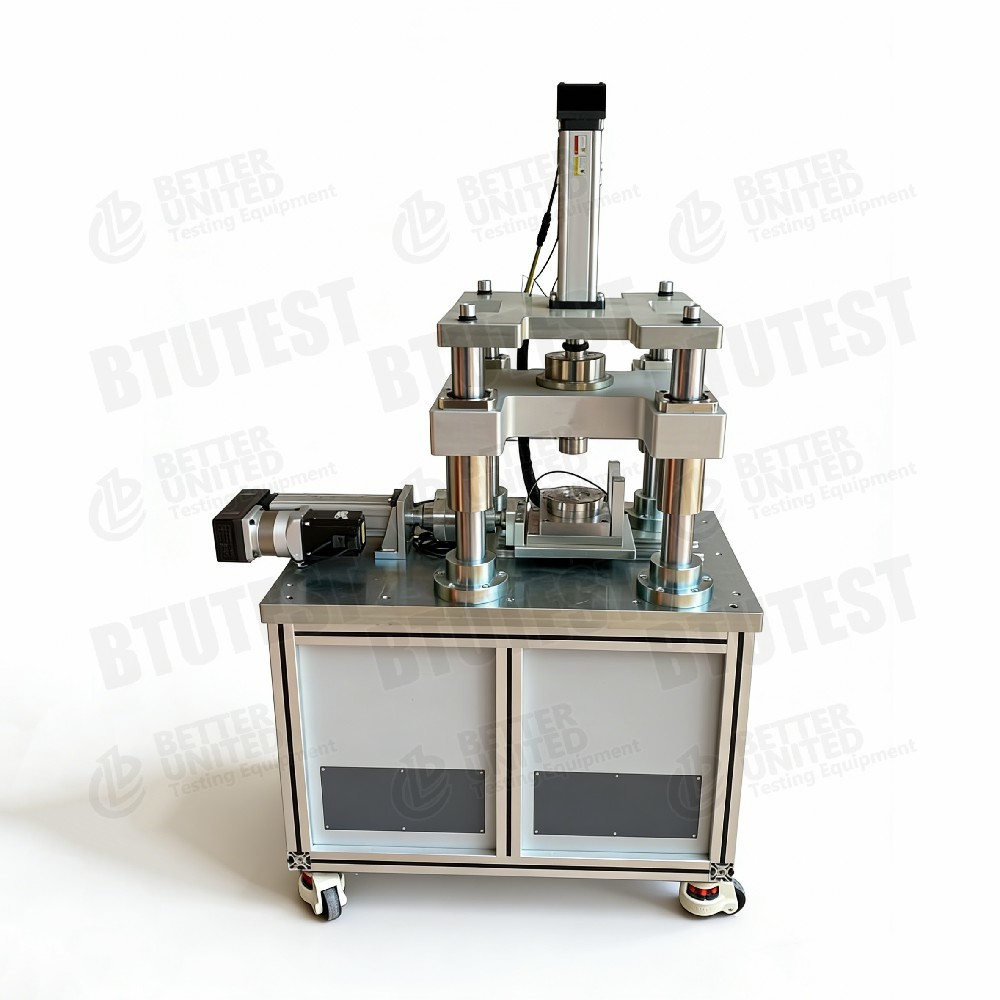

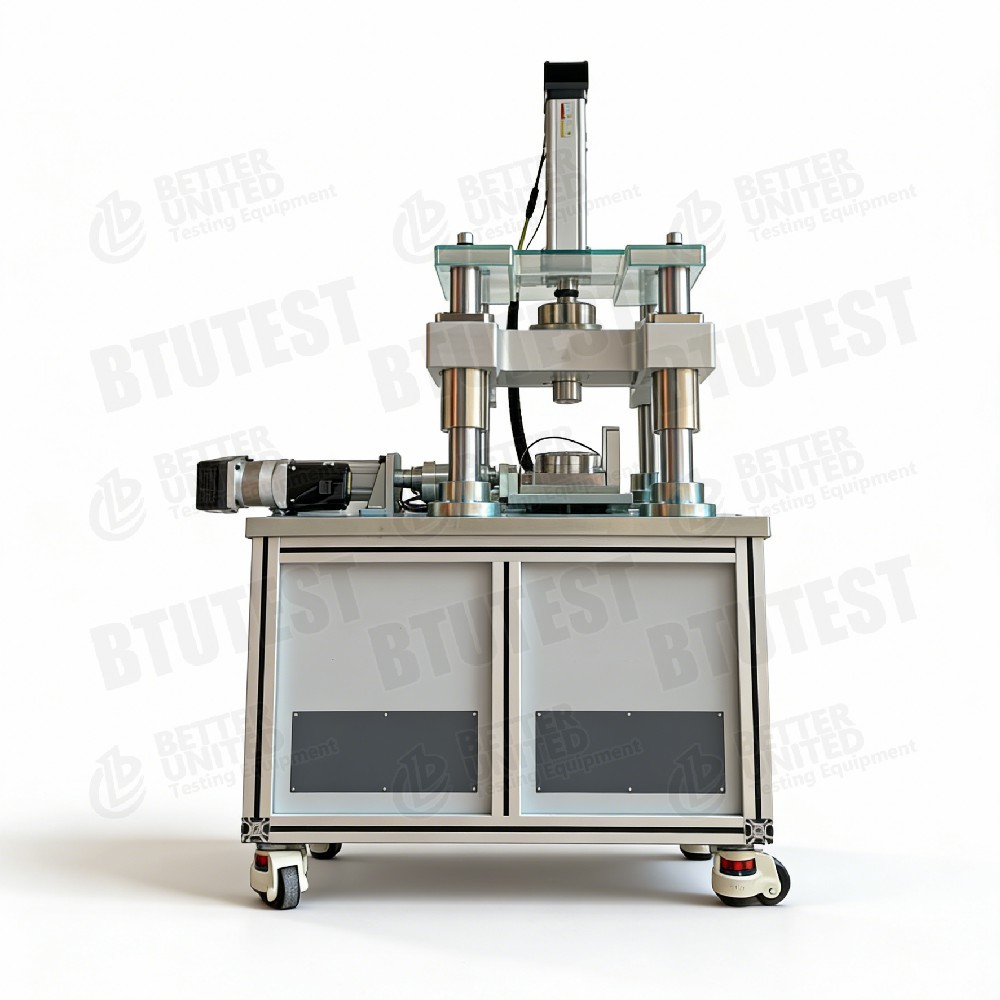

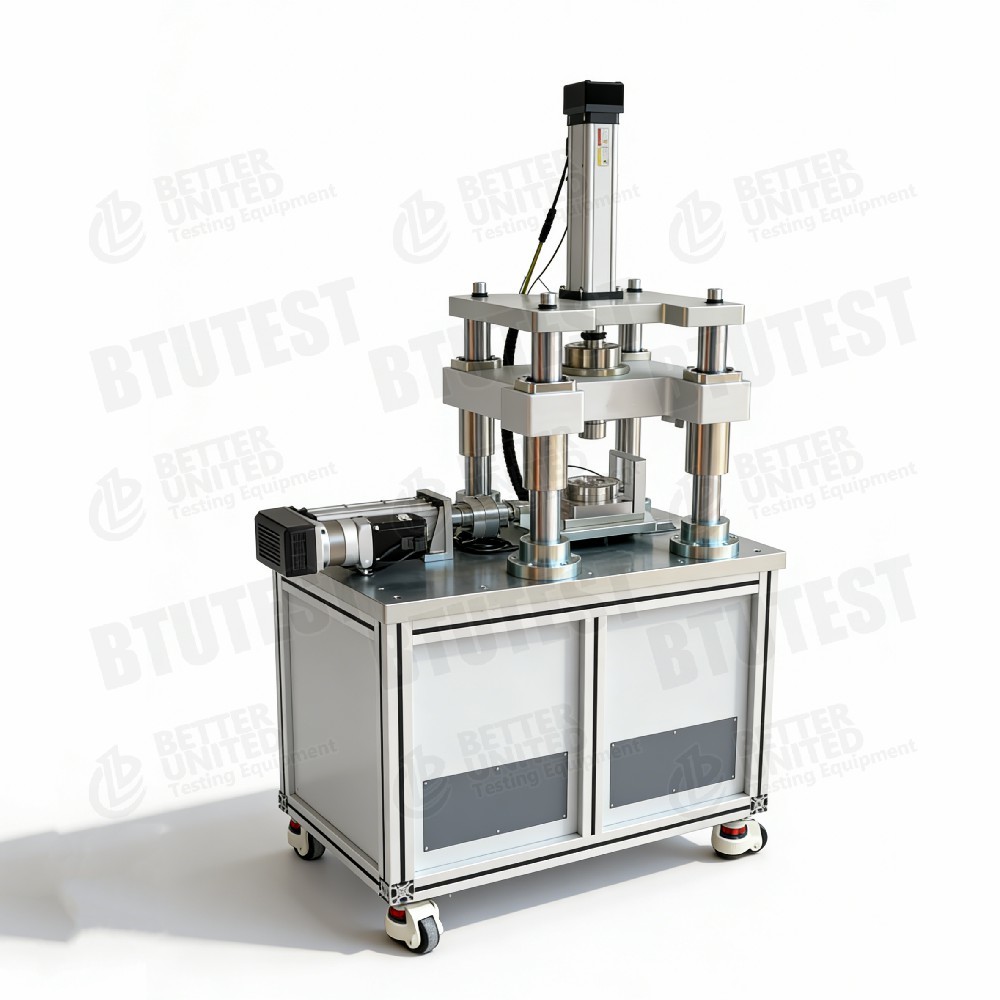

هذه المعدات هيBTUأجهزة قشر بسيطة ذاتية التشغيل بالكامل، متوفر في النماذج التالية:

• BTU-DSSA-1: القياسية (الستاتيكية)
• BTU- DSSA-2: ديناميكية (حمل ديناميكي دوري في اتجاه X)
• BTU- DSSA-3: تحميل ثلاثي الاتجاه + ديناميكي

يتكون النظام أساسا من:

• الإطار الرئيسي (الذي يوفر إطار التحميل)
• نظام تحميل محرك الخدمة الرأسي (0 ∼ 10 كين)
• نظام تحميل محرك الخدمة الأفقي (0 ∼ 10 كين)
• ثلاثون حلقة مقطعة بسيطة (صندوق مقطعة، قطر داخلي 61.8 ملم، كل حلقة سمك 2 ملم)
• نظام البرمجيات الداعم

المهام الرئيسية:

• التحكم السلبي النشط في الارتفاع
• تحميل مدعوم بالتوتر أو مدعوم بالتوتر
• اختبارات القطع البسيطة الثابتة في ظل الظروف المستنزفة (حمل ثابت) أو غير المستنزفة (حجم ثابت) ، مع أو بدون تحيز القطع
• اختبارات القطع الديناميكية الدورية البسيطة في اتجاه X (DSSA-2/3)

معايير الاختبار (الدولية)

• طراز ASTM D6528(طريقة اختبار قياسية لاختبار القص البسيط غير المسطح الموحد)
• الصيغة:(قوة بقايا التربة المتماسكة المشبعة) ، والمتغير بسيط القص أقل شيوعاً)
• الصيغة ISO 17892-9(العملية الثلاثية المحورية ‬ تطبق مبادئ مماثلة)
• BS 1377-8(مقطع اختبار القص البسيط)
• JGS 0563(طريقة اختبار القص البسيطة اليابانية)

يمكن للمعدات تلبية متطلبات معدل القص، والتوتر الطبيعي، والظروف المستنزفة/غير المستنزفة، والحمل الديناميكي، الخ المحددة في المعايير المذكورة أعلاه.

المواصفات

تفاصيل

• تصميم حلقة التراص30 حلقة، كل واحدة سميكة 2 ملم، قطر داخلي 61.8 ملم. تسمح الحلقات بالتحرك الأفقي النسبي مع الحفاظ على تشوه عمودي حر، محاكاة ظروف القطع البسيطة.
• مراقبة الاحتكاكيتم طحن كل سطح حلقة بدقة باستخدام طاحونة سطحية لتقليل الاحتكاك بين الحلقات ، مما يحسن دقة قياس إجهاد القطع.
• قياس ضغط الصرف والجسور- فتحات الصرف في الأسفل والعليا تسمح بتوحيد واختبارات الصرف. جهاز استشعار ضغط المسام يراقب تغيرات ضغط المياه في المسام أثناء القص غير المصرف.
• نظام الحمل الرأسيتحميل ميكانيكي مدفوع بمحرك سيرفو (لا يتطلب ضغطًا هوائيًا أو هيدروليكيًا) ، استجابة سريعة ودقة عالية. يتم قياس الانحراف الرأسي بواسطة مكيف خطي (لا يوجد ضوضاء ميكانيكية).
• نظام تحميل أفقيمحرك سيرفو لتحميل ثابت أو ديناميكي (دوري). يمكن للنماذج الديناميكية (DSSA-2 / 3) تطبيق تحميل شكل الموجة (السانس، مربع، الخ) في اتجاه X.
• أنماط التحكمتحكم السلبي النشط في الارتفاع: يحافظ على الحجم الثابت (غير المستنزف) أو الحمل الثابت (المستنزف) أثناء القص. يدعم مسارات خاضعة للضغط أو خاضعة للضغط.
• الحمل الثلاثي الاتجاه (DSSA-3)بالإضافة إلى الاتجاه العمودي والأفقي X، يمكن تطبيق حمولات الاتجاه Y (الاتجاه الثالث) لمحاكاة حالات الإجهاد الأكثر تعقيدا.

التطبيق

• سلوك القطع البسيط للتربةيحاكي حالات إجهاد القطع النقي في الميدان (على سبيل المثال، الانزلاق الأفقي للأساسات، التربة وراء الجدران الداعمة).
• القوة الموحدة غير المستنزفة / الموحدة المستنزفةيحدد معايير قوة القطع (c، φ) في ظروف تنزيف أو غير تنزيف.
• الحمل الديناميكي الدورييُحاكي الزلزال، الموجة، حمولة المرور لدراسة تشوه التربة وتدهور القوة (القطع البسيط الديناميكي).
• اختبارات التربة غير المشبعة(تتطلب ملحقات غير مشبعة) دراسة تأثير الشفط على قوة القطع.
• التربة الناعمة والرمال المشبعةتقييم إمكانات التسييل، سلوك التلويح الدوري.
• استقرار المنحدر وتصميم الأساسيقدم معايير القوة أكثر اتساقًا مع مسارات الإجهاد الفعلية.

المزايا

• التحكم الآلي بالكامل- كل من المحاور العمودية والأفقية تستخدم محرك الخدمة التحكم في الحلقة المغلقة ، ودقة عالية في التحميل ، استجابة سريعة.
• 30 حلقة تكوينمقارنة بالقطع المباشر التقليدي ، يُحاكي القطع البسيط بشكل أكثر واقعية تشوه التربة المستمر ، ويتجنب تركيز الإجهاد ، ويسمح بتغييرات القطع الكبيرة.
• حلقات منخفضة الاحتكاك- أسطح الأرض الدقيقة تقلل من الاحتكاك بين الحلقات ، مما يحسن دقة قياس ضغط القطع.
• التبديل المرن مع التسرب / بدون التسربصمام الصرف ومستشعر ضغط المسام يسمح بمحاكاة ظروف الصرف الميداني المختلفة.
• قدرة الحمل الديناميكي(DSSA-2/3) ✓ تمكن من اختبارات القطع البسيطة الدورية لدراسة سلوك التربة تحت الأحمال الديناميكية (على سبيل المثال ، التسييل ، الترقية الدورية).
• الحمل الثلاثي الاتجاه (DSSA-3)يمكن محاكاة مسارات الإجهاد المعقدة (مثل دوران الإجهاد الرئيسي).
• قياس الاضطرابات بدقة عاليةتوفر الترميزات الخطيّة بيانات تحرك عالية الدقة خالية من الضوضاء.
• برنامج متكامليكتسب البيانات تلقائيًا، ويقوم بتخطيط منحنيات وقت القوة وتحريك الإجهاد، ويولد تقارير.

ماذا تختار؟

حدد النموذج وفقا لمتطلبات الاختبار:

ملاحظة: بالنسبة لأحجام العينات الخاصة (مثل قطر 100 مم) ، يطلب طلبًا مخصصًا من الشركة المصنعة.

تدفق العملية

مثال:اختبار القطع البسيط الدوري غير المسحوب على الطين المشبوع (DSSA-2)

• إعداد العينة
  • قطع التربة دون إزعاج أو إعداد العينة المعاد تشكيلها باستخدام حلقة قطع Ø61.8 ملم.
  • تشبع (تشبع الفراغ أو الضغط العكسي) ، قياس محتوى الماء الأولي وكثافة.

• تثبيت العينة
  • ضع العينة في صندوق قشر حلقات التراص، مع حجارة مسامية ورق تصفية فوق وأسفل.
  • قم بتثبيت غطاء العلوي ومستشعر ضغط المسام
  • وضع صندوق القطع في الإطار الرئيسي وربط قضبان التحميل العمودية والأفقية.

• التوحيد
  • تطبيق الجهد الطبيعي المستهدف (على سبيل المثال، 100 كيبا) ، فتح صمام الصرف، والسماح بتوحيد.
  • سجل التشوه الرأسي حتى يكون مستقرًا (تم استكمال التوحيد).

• حدد معايير الاختبار
  • في البرنامج، حدد نوع الاختبار: القص البسيط الدوري غير المسطح (حجم ثابت).
  • حدد معايير الحمل الدوري: شكل الموجة (مثل الصينوس) ، التردد (مثل 1 هرتز) ، نسبة الإجهاد الدوري (CSR) ، عدد الدورات.
  • وضع ظروف التوقف: عتبة التوتر (على سبيل المثال، 5٪ التوتر مضاعفة السعة) أو عدد محدد مسبق من الدورات.

• بدء القص الدوري
  • أغلق صمام الصرف (غير مصهر).
  • محرك الخدمة الأفقي يطبق إجهاد القطع الدوري (أو الإجهاد).
  • سجلات البرمجيات في الوقت الحقيقي: ضغط القطع، ضغط القطع، الانتقال الرأسي، ضغط المسام، عدد الدورات.
  • الرسوم البيانية في الوقت الحقيقي: حلقات التحكم في الضغط والإجهاد، ضغط المسام مقابل عدد الدورات.

• حالة التوقف
  • يتوقف تلقائيًا عند الوصول إلى عدد محدد مسبقًا من الدورات أو الوفاء بحد التوتر (على سبيل المثال، معيار التسييل).

• نهاية وتفكيكها
  • تفريغ الضغط الرأسي، فتح صمام الصرف لتفريغ الماء.
  • إزالة العينة، ومراقبة حالة الفشل (إن وجدت) ، وتنظيف حلقات التراص وأجهزة الاستشعار.

• معالجة البيانات
  • يحتسب البرنامج تلقائيًا لكل دورة: مقياس قشر القطب، نسبة التخفيف، نسبة ضغط المسام.
  • الرسوم البيانية نسبة الإجهاد الدوري مقابل عدد الدورات إلى التسييل (منحنى قوة التسييل).
  • يولد تقرير الاختبار (بما في ذلك المنحنيات والمعايير).

لقطع بسيط ثابت (DSSA-1):

• لا يوجد تحميل دوري، معدل القطع ثابت
• أثناء القص غير المستنقعة، رصد ضغط المسام حتى القوة القصوى أو المتبقية.

لتحميل ثلاثي الاتجاهات (DSSA-3):

• بالإضافة إلى الاتجاه الرأسي والأفقي X، تطبيق حمولة الاتجاه Y (على سبيل المثال، الإجهاد الجانبي).
• حدد مسارات الإجهاد / الإجهاد لجميع الاتجاهات الثلاث في البرنامج.

ملخص:سلسلة BTU-DSSA من أجهزة القطع البسيطة التي يتم التحكم بها بأتمتيكية كاملة تقدم حلول كاملة من القطع البسيط الثابت إلى الحمل الديناميكي الدوري والثلاثي الاتجاه.تصميم حلقة التراص 30، التشطيب السطحي منخفضة الاحتكاك، والتحكم عالية الدقة الخدمة تجعلها جهاز متقدم لدراسة سلوك القص بسيط من التربة.يجب أن يستند الاختيار إلى ما إذا كان هناك حاجة إلى اختبار ديناميكي دوري أو مسارات إجهاد ثلاثية الاتجاهات المعقدةيمكن أن يستخدم القطع البسيط التقليدي غير المستنقع للأراضي المشبعة DSSA-1؛ وتتطلب دراسات التسييل في الزلازل DSSA-2؛ ويتم التحقق من صحة النموذج التأسيسي المتقدم بشكل أفضل بواسطة DSSA-3.
