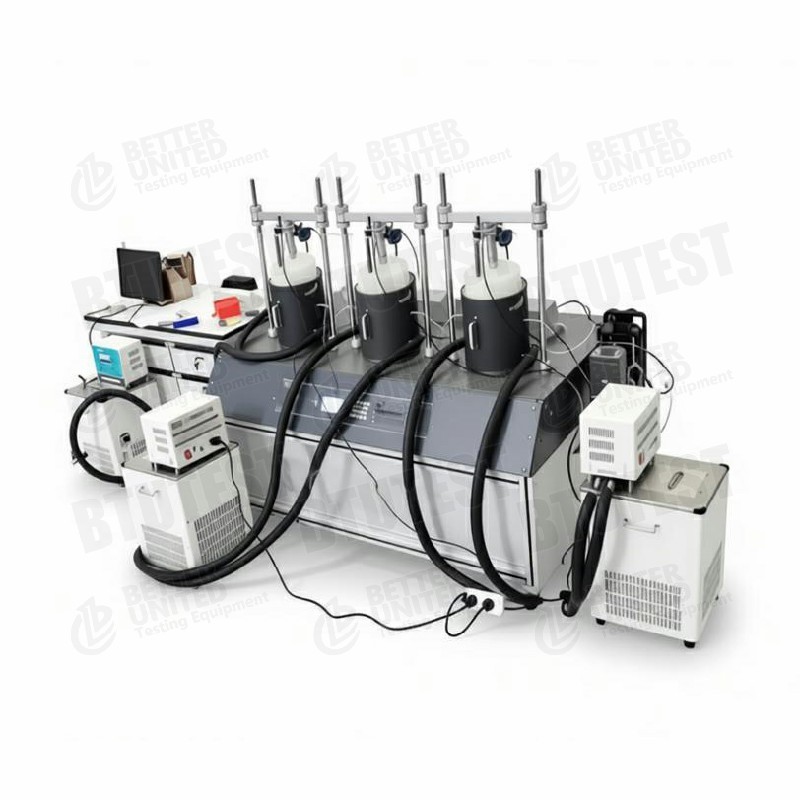

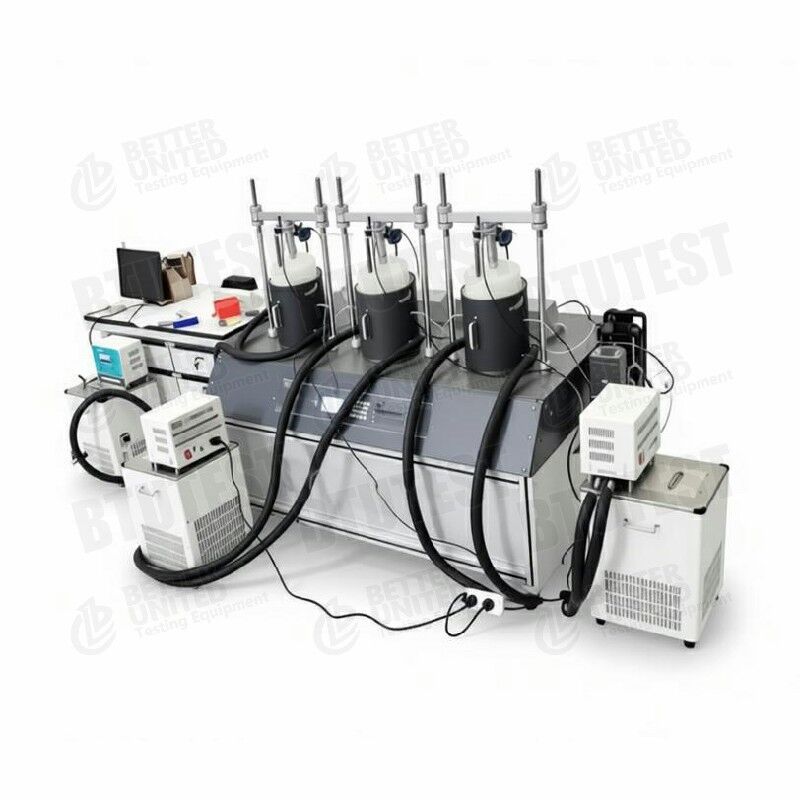

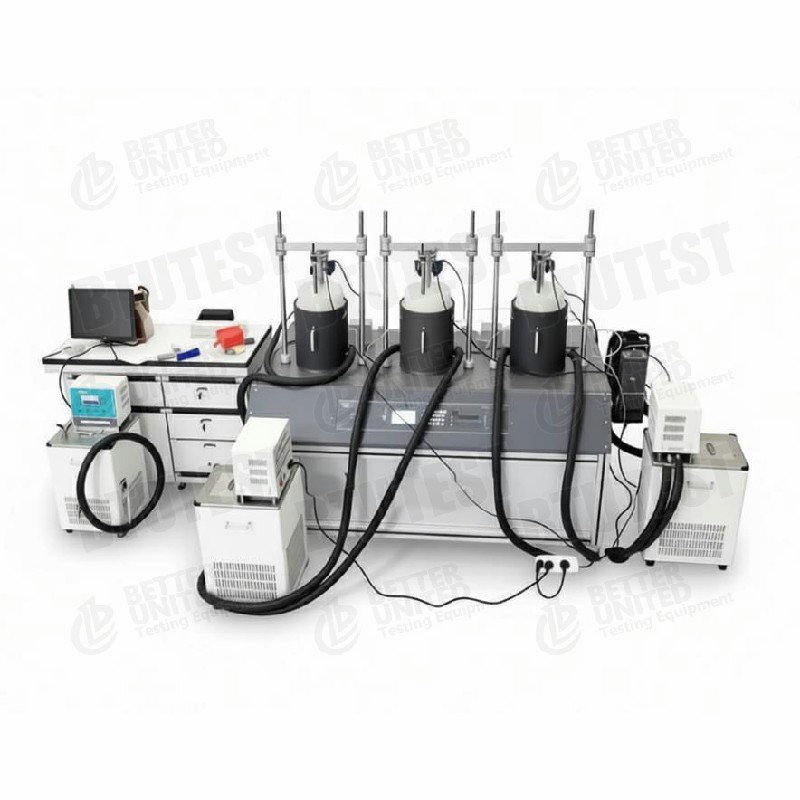

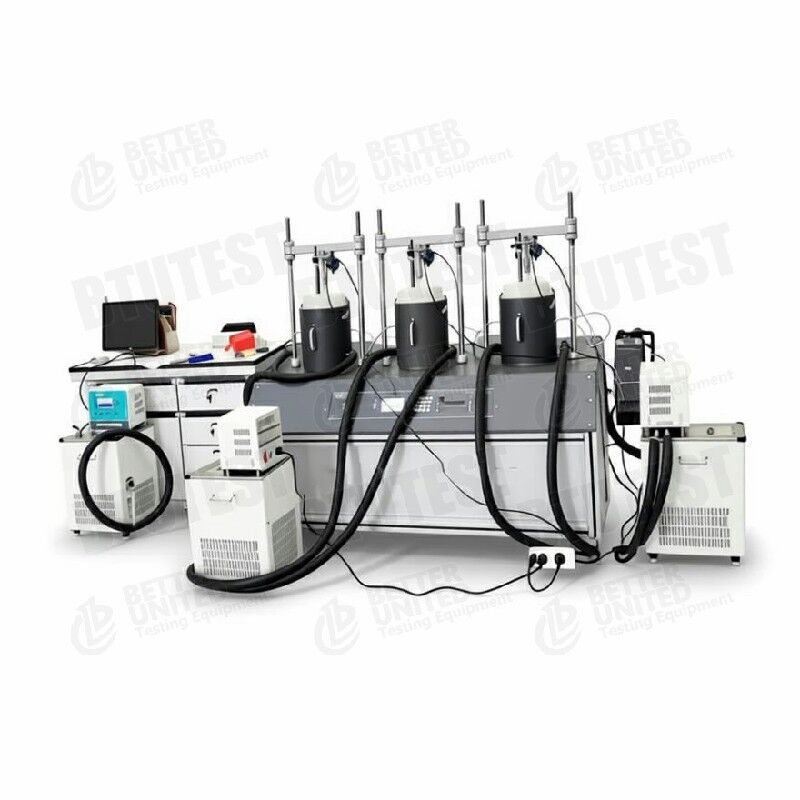

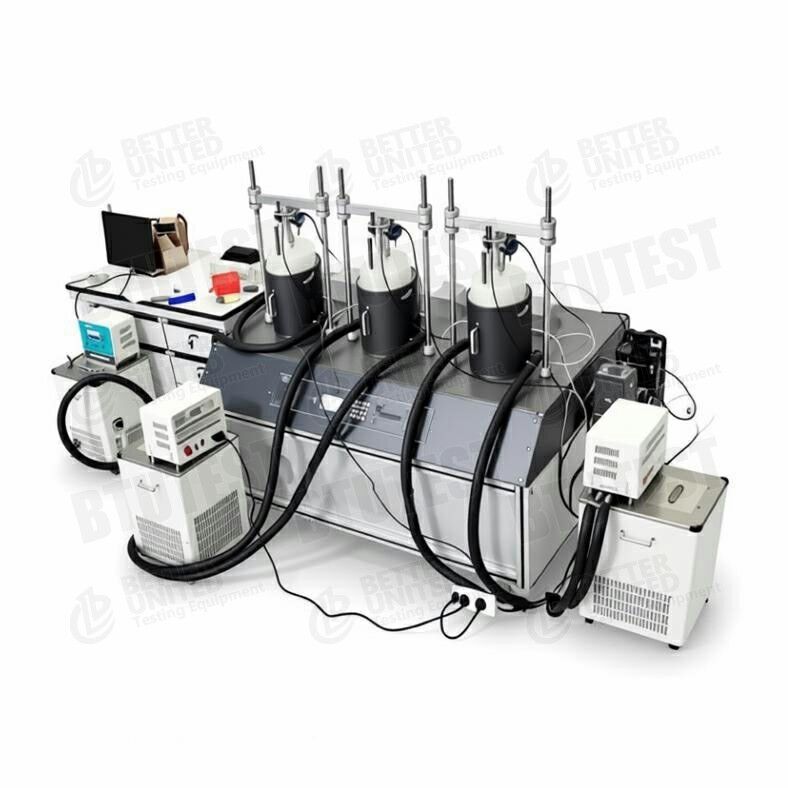

جهاز ثلاثي المحاور أوتوماتيكي ثلاثي المحاور يمكن التحكم بدرجة حرارته

منتوج وصف

                                             جهاز ثلاثي المحور التلقائي ذو وحدات ثلاثية مع تحكم في درجة الحرارة

1وصف

هذه المعداتجهاز ثلاثي المحورية المتحكم في درجة الحرارة ذو وحدات ثلاثية تلقائية بالكامل (BTU-TCA-3T)إنه نظام اختبار جيوتيكني متقدم يدمجالتحكم في درجة الحرارة، القص ثلاثي المحور، واختبار الزحفيعتمدخلية ضغط مزدوجة الغرفة ذات درجة حرارة مقيدةوتوفر تحكم دقيق في درجة الحرارة من -30°C إلى +100°C، مع كل منمقيدة بالتوتر ومقيدة بالتوترأنماط التشغيل: يتضمن النظام ثلاث وحدات اختبار مستقلة (وحدة ثلاثية) تسمح باختبار عينات متعددة في وقت واحد للاختبارات الزاحفة أو ثلاثية المحور.البرنامج يغطي ثلاثي المحاور التقليدية، k0 التوحيد، مسار الإجهاد، والزحف ثلاثي المحوروحدات، مما يجعلها مناسبة لدراسات التشوه على المدى الطويل والدرجة الحرارية المرتبطة.

---

2معايير الاختبار

• الصينية(اختبار الضغط الثلاثي المحوري الموحد)
• الصينية(اختبار ضغط ثلاثي محوري متكامل غير مسطح)
• أيه إس تي إم دي 2850(اختبار الضغط الثلاثي غير الموحد غير المسحوب)
• أيه إس تي إم دي 7078(طرق اختبار الزحف)
• BS 1377(المعايير البريطانية لاختبار التربة)
• SL 237-1999(المواصفات الصينية لاختبار التربة)

يمكن أن تتبع عناصر التحكم في درجة الحرارة والزحف المواصفات البحثية ذات الصلة أو الإجراءات المخصصة.

---

3المواصفات (المعلم)

وحدات البرمجيات: اكتساب البيانات، تشبع الضغط العكسي، UU، CU، CD، توحيد k0، مسار الإجهاد، الزحف ثلاثي المحور

---

4التفاصيل (التفاصيل التقنية)

• خلية ضغط مزدوجة الغرفة ذات درجة حرارة مقيدة: تصميم حجرة مزدوجة مع تدوير سائل التحكم في درجة الحرارة، والحد من التداخل مع ضغط الخلية وقياسات تغير الحجم.
• جهاز استشعار درجة الحرارة المدمج في قاعدة العينة: يقيس درجة الحرارة الداخلية الفعلية للعينة بدلاً من درجة الحرارة المحيطة، بدقة ±0.1 درجة مئوية.
• نطاق واسع لضبط درجة الحرارة: -30 درجة مئوية ~ +100 درجة مئوية ، تغطي التربة المجمدة ، والجيوتكنولوجيا عالية درجة الحرارة ، ومجموعات الطاقة ، إلخ.
• نظام تحميل عالي الدقة: سرعة القص منخفضة تصل إلى 0.00001 ملم/دقيقة، مناسبة لاختبارات الزحف طويلة الأمد؛ أقصى قوة محورية 30 كيلون.
• أوضاع التحكم المزدوجة: يدعم كليهمامقيّدة بالتوتر(المعدل الثابت للقشرة)تحت سيطرة الإجهاد(تطبيق الحمل الثابت) الوسائط، حيث أن الأخيرة ضرورية لاختبارات الزحف.
• قياس تغير الصرف/الحجم بدقة عالية: دقة 0.001 مل، سعة ≥ 200 مل، مناسبة للكشف عن التغيرات الصغيرة في الحجم أثناء الزحف طويل الأمد.
• هيكل الوحدات الثلاثية: ثلاث خلايا ضغط مستقلة ومحاور تحميل، مما يسمح بالاختبار في وقت واحد لثلاث عينات مختلفة (نفس أو ظروف مختلفة) ، مما يحسن بكثير من كفاءة الاختبار.

---

5التطبيق

• دراسات الاستقرار على المدى الطويل للأراضي الرخوة: محاكاة سلوك الزحف في التربة الرخوة تحت الحمل المستمر
• هندسة التربة المجمدة والمناطق الباردة: خصائص الزحف والقوة عند درجات حرارة تحت الصفر (-30 درجة مئوية)
• عجلات الطاقة ومضخات الحرارة الأرضية: تأثير دورات درجات الحرارة على التربة الزحف حول الركائز
• مستودعات النفايات النووية: تشوه طويل الأمد للمواد العازلة تحت ربط درجة الحرارة والإجهاد
• السدود والسدود الممتلئة: توقع التشوه تحت الحمل الطويل الأمد
• معايرة معايير النموذج التأسيسي: تحديد المعلمات للنماذج الزحفية والريولوجية
• التدريس والبحث: الاختبار المعقد المرتبط بالتوتر والدرجة الحرارية والوقت

---

6المزايا

• نطاق واسع لضبط درجة الحرارة(-30 درجة مئوية ~ + 100 درجة مئوية): يشمل التربة المتجمدة، ودرجة الحرارة العالية، ودرجة حرارة البيئة
• قياس درجة حرارة العينة الحقيقية: أجهزة استشعار مضمنة في قاعدة العينة لتحديد درجة الحرارة بدقة أكبر
• أوضاع التحكم المزدوجة(الجهد + الإجهاد): تلبي كلاً من متطلبات الزحف والمتطلبات ثلاثية المحور التقليدية
• القدرة على سرعة قشر منخفضة للغاية: 0.00001 ملم/دقيقة، مناسبة للريولوجيا الطويلة الأجل
• تصريف عالية الدقة / تغيير الحجم: 0.001 مل، مناسب للكشف عن التغيرات الصغيرة في الحجم
• وحدات اختبار مستقلة ثلاثية: ثلاثة أنظمة يتم التحكم بها بشكل مستقل ، عالية الكفاءة ، مناسبة للاختبارات المقارنة
• البرمجيات الوحيدة: يتضمن وحدات متقدمة مثل k0، مسار التوتر، والزحف
• Sأدوات: مريحة

---

8ماذا تختار (دليل الاختيار)

---

9تدفق العملية

• إعداد العينة→ إعداد عينات التربة المشبعة/غير المشبعة من Ø39.1mm × 80mm أو Ø61.8mm × 125mm
• خلية الضغط→ تثبيت العينة في خلية الضغط المتحكم في درجة الحرارة المزدوجة؛ ربط ضغط الخلية، الضغط العكسي، وخطوط ضغط المسام؛ تضمين جهاز استشعار درجة الحرارة في القاعدة
• حدد درجة الحرارة→ حدد درجة الحرارة المستهدفة (على سبيل المثال: -20 درجة مئوية، +5 درجة مئوية، +60 درجة مئوية) ؛ انتظر أن تستقر درجة الحرارة (دقة ± 0.1 درجة مئوية)
• التشبع والتعزيز→ تشبع الضغط الخلفي → B-check → التوطيد الإيزوتروبية أو التوطيد k0 (اختياري)
• مرحلة الزحف (مسيطرة على الضغط)→ تطبيق الضغط المحوري الثابت (أو ضغط الخلية الثابت / الضغط الانحرافي) ؛ تسجيل تشوه المحوري وتغير الحجم بمرور الوقت
• مرحلة القص (مع التحكم في التوتر، اختياري)→ بعد الزحف ، القطع بمعدل ثابت إلى الفشل ؛ تحديد القوة المتبقية
• جمع البيانات→ مراقبة طويلة الأمد (من ساعات إلى أشهر): القوة المحورية/الجهد، الانحراف/الجهد، تغير الحجم، الصرف، ضغط المسام، درجة الحرارة
• اختبار متعدد العينات بالتوازي→ يمكن لنظام الوحدة الثلاثية إجراء اختبارات الزحف على ثلاث عينات مختلفة في ظل ظروف درجة حرارة / ضغط مختلفة في وقت واحد
• ما بعد المعالجة→ رسم منحنيات الزحف (الجهد مقابل الوقت) ، منحنيات الإجهاد-الجهد المتزامن ، منحنيات معدل الزحف ، وما إلى ذلك ؛ تحديد معايير الزحف (على سبيل المثال ، معدل الزحف الثانوي ، عتبة فشل الزحف)
• مخرج التقرير→ توليد لوحات الاختبار والمنحنيات تلقائيًا؛ دعم التصدير والطباعة
