جهاز الأسقف ثلاثي المحاور لمسار الإجهاد

منتوج وصف

مسار الإجهاد الأسقف ثلاثي المحاور

1. الوصف

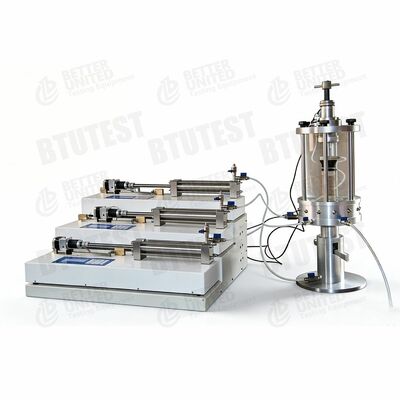

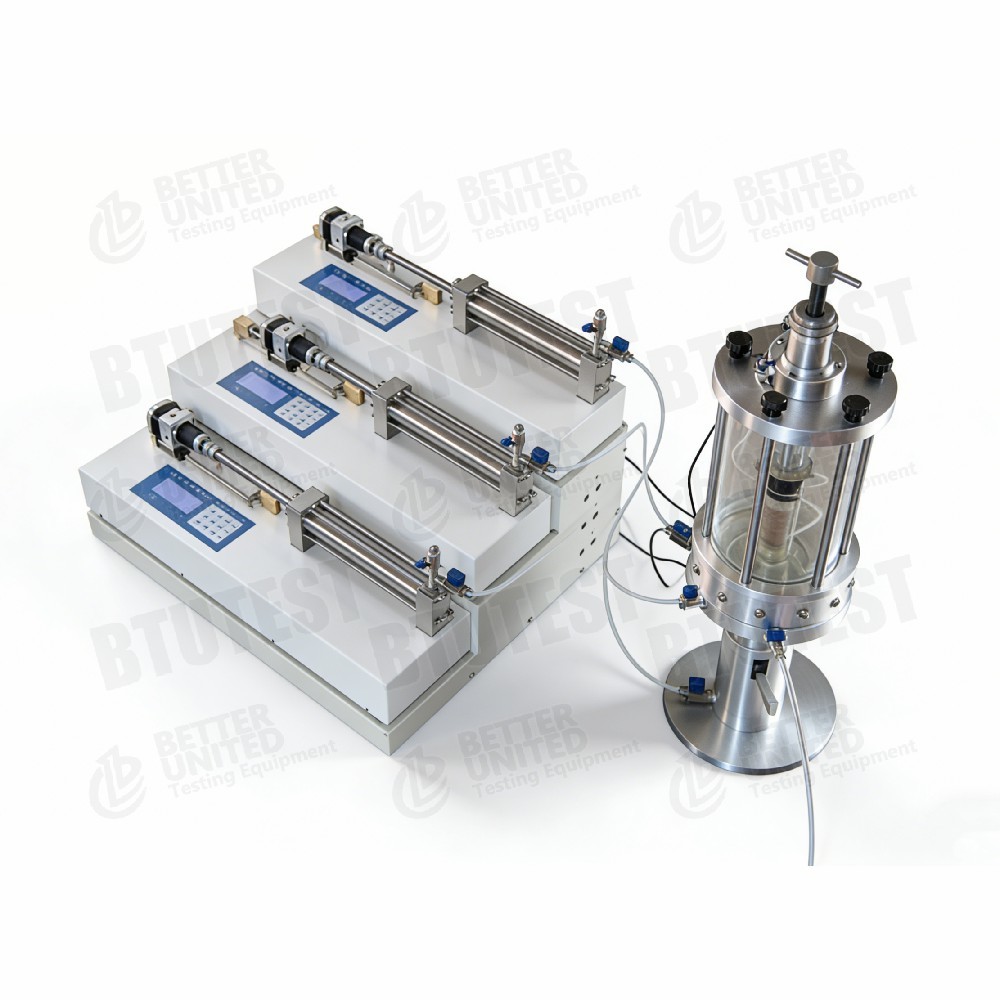

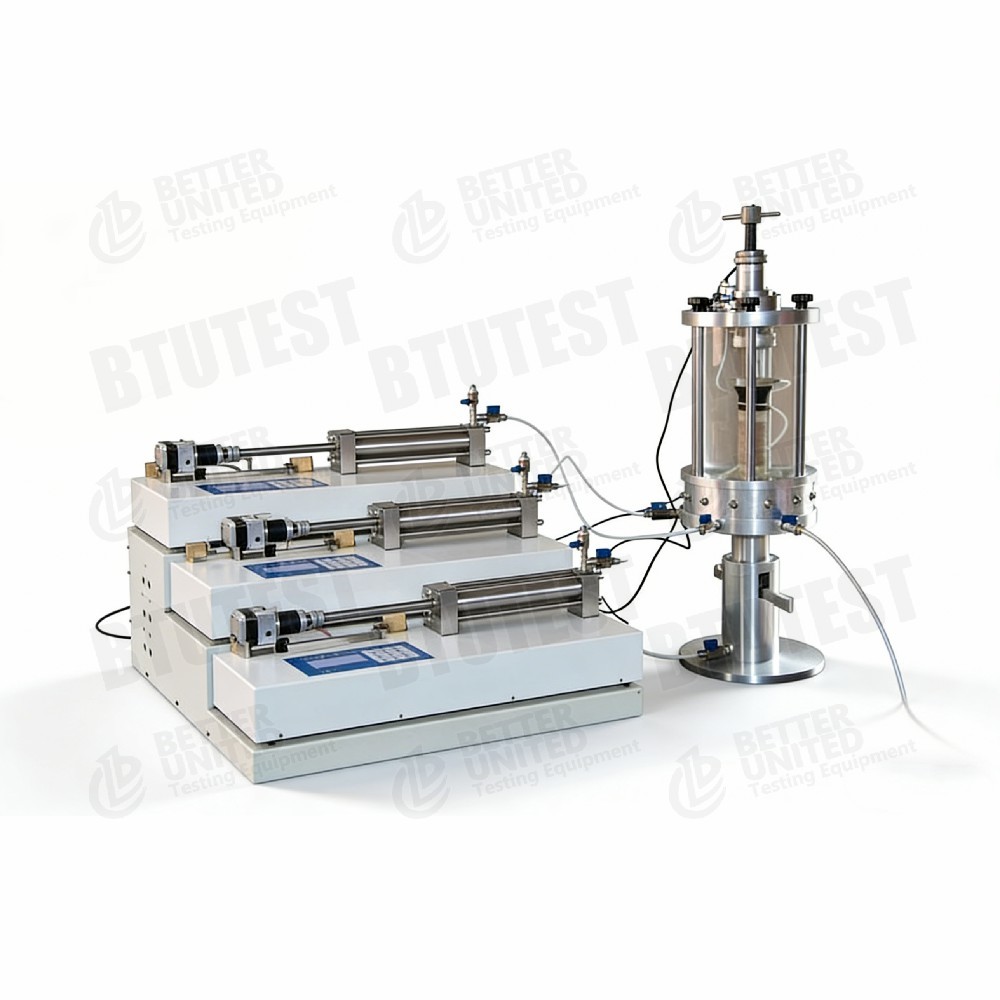

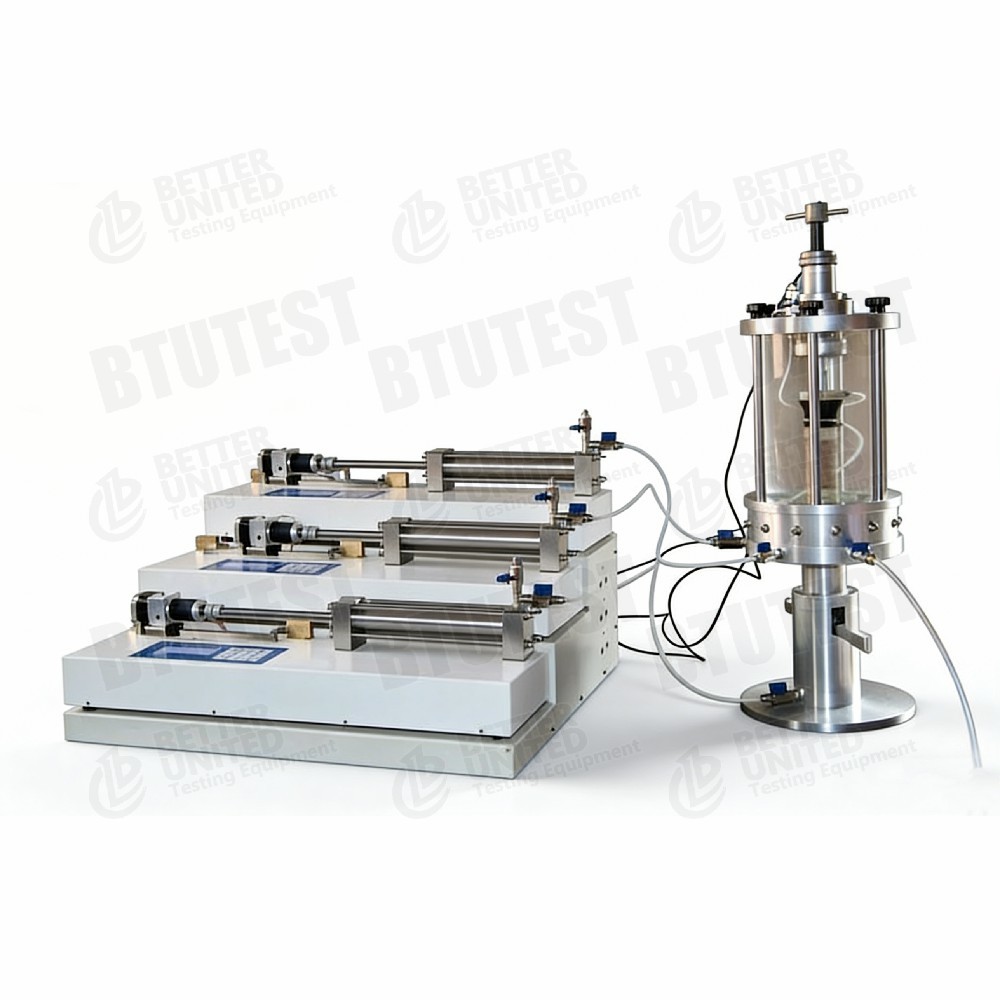

هذه المعدات هيجهاز الأسقف ثلاثي المحاور لمسار الإجهاد (وحدة حرارية بريطانية-تحويل النص إلى كلام-5S)، تم تصميمه بناءً على خلية ضغط مسار الإجهاد من نوع Bishop. يتم استخدامه خصيصًا لدراسة الخواص الميكانيكية للتربة المشبعة تحت مسارات الإجهاد المعقدة. تم تجهيز النظام بخلية تحميل غاطسة عالية الدقة، ومستشعر إزاحة LVDT، ووحدة الحصول على البيانات متعددة القنوات، وأجهزة تحكم متعددة في الضغط/الحجم، مما يتيح التحكم التلقائي بالكامل بدءًا من التشبع والدمج وحتى قص مسار الضغط. يتضمن البرنامج وحدات متقدمة مثل مسارات الإجهاد الخطية (pq أو st، مع 6 أشكال)، والتحميل الدوري منخفض التردد، وتوحيد k0.

2. معايير الاختبار

• أستم D7181(اختبار الضغط ثلاثي المحاور المصرف)
• أستم D4767(اختبار الضغط ثلاثي المحاور الموحد غير المصرف)
• أستم D2850(اختبار الضغط ثلاثي المحاور غير الموحد وغير المصرف)
• بي اس 1377(المعايير البريطانية لاختبار التربة)
• س.ل 237-1999(المواصفات الصينية لاختبار التربة)

3.المواصفات (المعلمة)

4. التفاصيل (التفاصيل الفنية)

• الأسقف مسار الإجهاد خلية الضغط: تصميم من النوع الأسقفي مناسب لاختبارات التربة المشبعة؛ أقصى ضغط للخلية 2000 كيلو باسكال، القوة المحورية 10 كيلو نيوتن.
• خلية تحميل غاطسة: يتم تركيبه داخل خلية الضغط لتجنب احتكاك المكبس؛ دقة تصل إلى ±0.05% FS؛ نطاقات اختيارية 5 كيلو نيوتن أو 10 كيلو نيوتن.
• مستشعر الإزاحة LVDT: علامة تجارية بريطانية، الدقة ±0.15% FS، النطاق 50 مم، مناسب لقياس تشوه العينة التقليدية.
• ثلاث وحدات تحكم مستقلة في مستوى الصوت:
  • الضغط المحوري: 3MPa / 250cc
  • الضغط الخلفي: 2MPa/250cc
  • ضغط الخلية: 2MPa/250cc

يتيح التحكم المستقل والدقيق في ضغط الخلية، والضغط الخلفي، والضغط المحوري، بالإضافة إلى قياس تغير الحجم.

• وحدة الحصول على البيانات: 10 قنوات، تدعم إشارتين رقميتين (على سبيل المثال، LVDT، خلية التحميل) و8 إشارات تناظرية (على سبيل المثال، ضغط المسام، تغيير الحجم)؛ دقة 16 بت.
• وحدة مسار الإجهاد: يوفر 6 أنواع من مسارات الإجهاد الخطية (أشكال pq أو st)؛ يمكن تحديد مسارات مخصصة - مناسبة لمحاكاة تاريخ الإجهاد المعقد.
• وحدة دورية منخفضة التردد: يدعم التحميل الدوري منخفض التردد تحت وضع التحكم في الحمل، لمحاكاة التحميل الزلزالي أو حركة المرور.
• وحدة k0: تمكين اختبارات الدمج والتورم k0.

5. التطبيق

• دراسات مسار الإجهاد في التربة المشبعة: محاكاة تغيرات الضغط أثناء الحفر والردم والتفريغ والسيناريوهات الهندسية العملية الأخرى
• معايرة معلمة النموذج التأسيسي: على سبيل المثال، نموذج Cam-clay، نموذج Duncan-Chang
• هندسة الأساسات والمنحدرات: خصائص القوة والتشوه تحت مسارات الإجهاد المختلفة
• اختبارات التحميل الدورية: استجابة التربة تحت مترو الأنفاق أو تحميل حركة المرور (وحدة دورية منخفضة التردد)
• اختبارات الدمج k0: تحديد معامل الضغط الأرضي الجانبي في حالة السكون
• مختبرات التدريس والبحث: اختبار ميكانيكا التربة المتقدمة

6. المزايا

• خلية الضغط من نوع الأسقف: الأمثل لمسارات الإجهاد التربة المشبعة، والحد من الأخطاء
• خلية تحميل غاطسة عالية الدقة: يقيس حمل العينة مباشرة، ويتجنب احتكاك المكبس
• ثلاث وحدات تحكم مستقلة في مستوى الصوت: التحكم المستقل في ضغط الخلية، والضغط الخلفي، والضغط المحوري؛ قياس دقيق لتغير الحجم
• وحدات برمجية غنية: يغطي مسارات الضغط التقليدية ثلاثية المحاور إلى مسارات الضغط المتقدمة، والتردد الدوري المنخفض، وتوحيد k0
• تكوين فعال من حيث التكلفة: القوة المحورية 10 كيلو نيوتن، ضغط الخلية 2000 كيلو باسكال - يكفي لمعظم احتياجات اختبار التربة المشبعة
• إمكانية الترقية المعيارية: يمكن إضافة نماذج مسار الإجهاد الإضافية أو وظائف التحميل الدوري حسب الحاجة

7. ماذا تختار (دليل الاختيار)

8. تدفق العملية

• تحضير العينة→ قم بإعداد عينة من التربة المشبعة بقطر 39.1 مم أو 50 مم
• جبل خلية الضغط→ تثبيت العينة، خلية الحمل الغاطسة، LVDT؛ توصيل خطوط الضغط الخلوية/الخلفية/المحورية
• مرحلة التشبع→ تشبع الضغط الخلفي وفحص B للتحقق من مستوى التشبع
• مرحلة الدمج (اختياري)→ توحيد الخواص أو توحيد k0
• مرحلة القص أو مسار الإجهاد:
  • القص التقليدي CD/CU/UU
  • مسار الإجهاد الخطي (pq أو st، 6 أشكال)
  • تحميل دوري منخفض التردد (يتطلب وحدة تحميل متقدمة)
• الحصول على البيانات→ 10 قنوات DAQ تسجل في وقت واحد القوة المحورية، والإزاحة، وضغط المسام، وتغيير الحجم، وضغط الخلية، والضغط الخلفي
• مرحلة ما بعد المعالجة→ يقوم البرنامج بإنشاء مخططات مسار الإجهاد، ومنحنيات الإجهاد والانفعال، ومسارات الإجهاد الفعالة، ومظاريف الفشل، وما إلى ذلك.
• تقرير الإخراج→ يقوم تلقائيًا بإنشاء جداول ومنحنيات متوافقة مع المعايير؛ يدعم الطباعة والتصدير
