جهاز آلي لمسار إجهاد التربة غير المشبعة ثلاثي المحاور

منتوج وصف

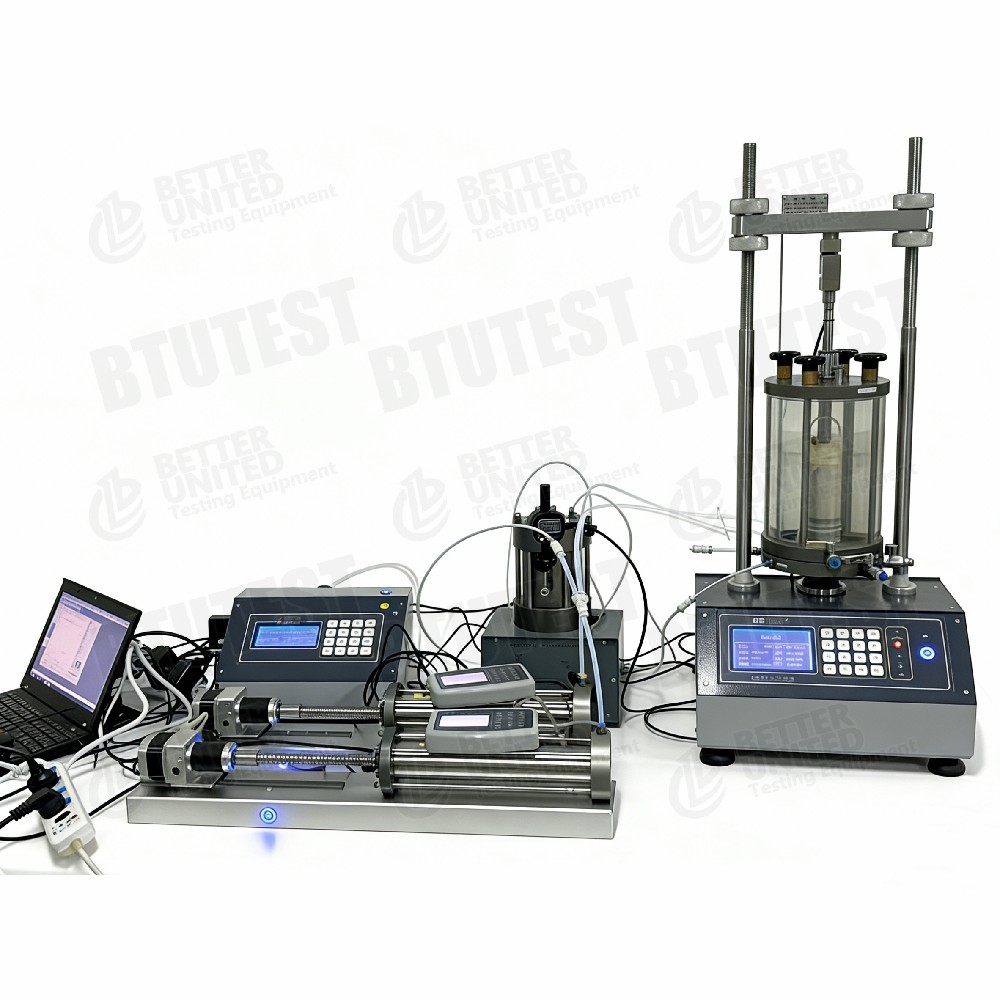

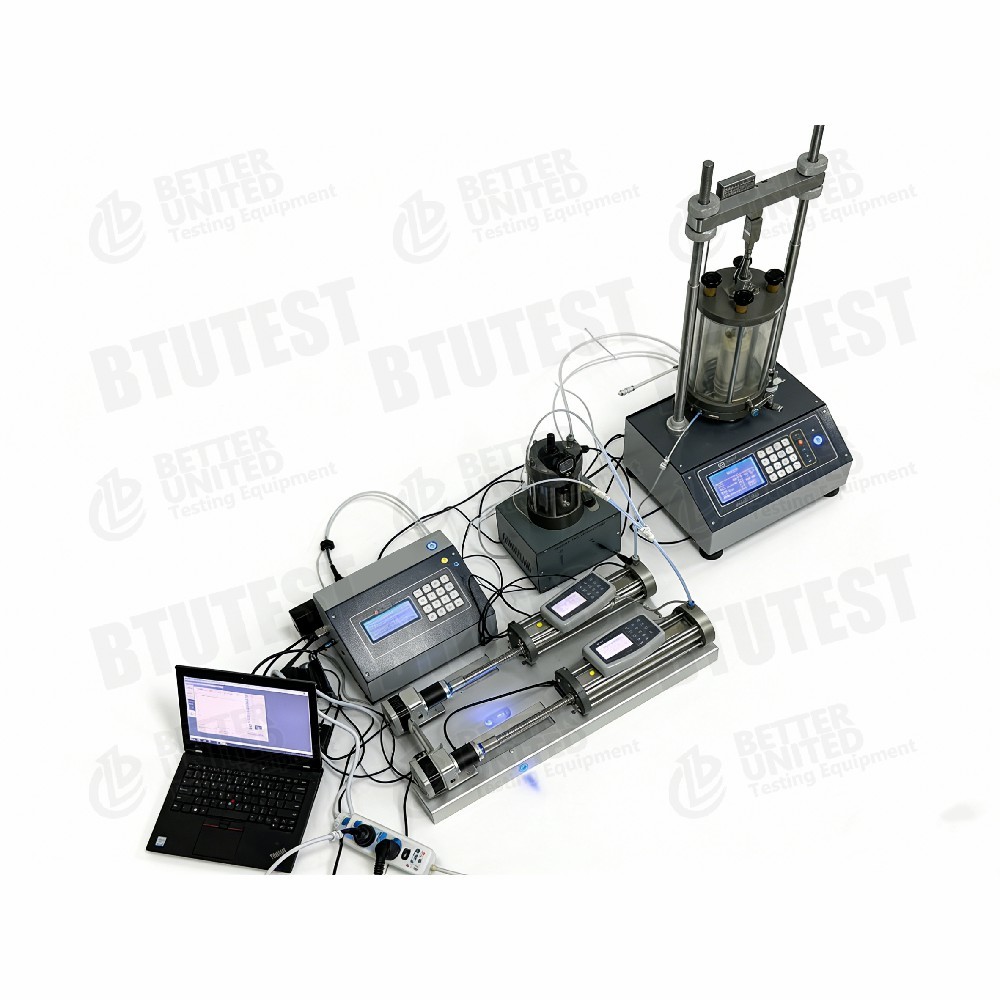

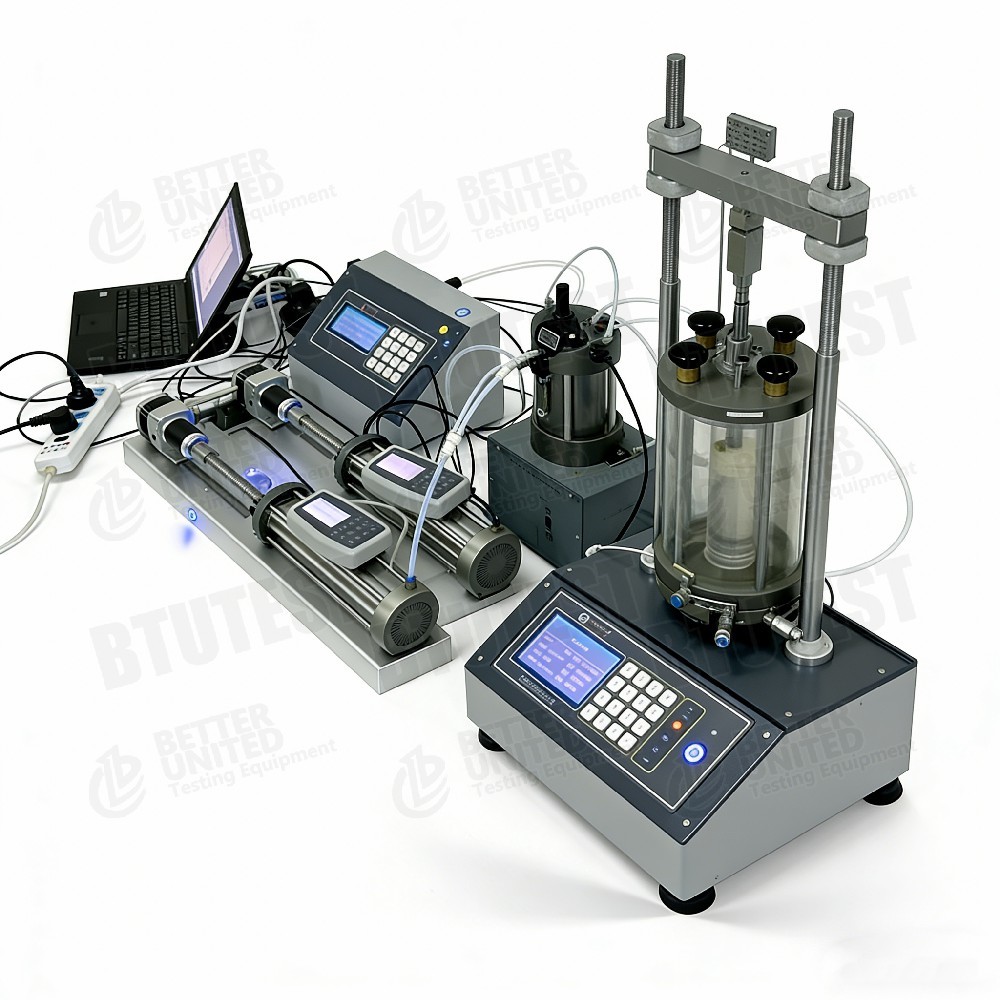

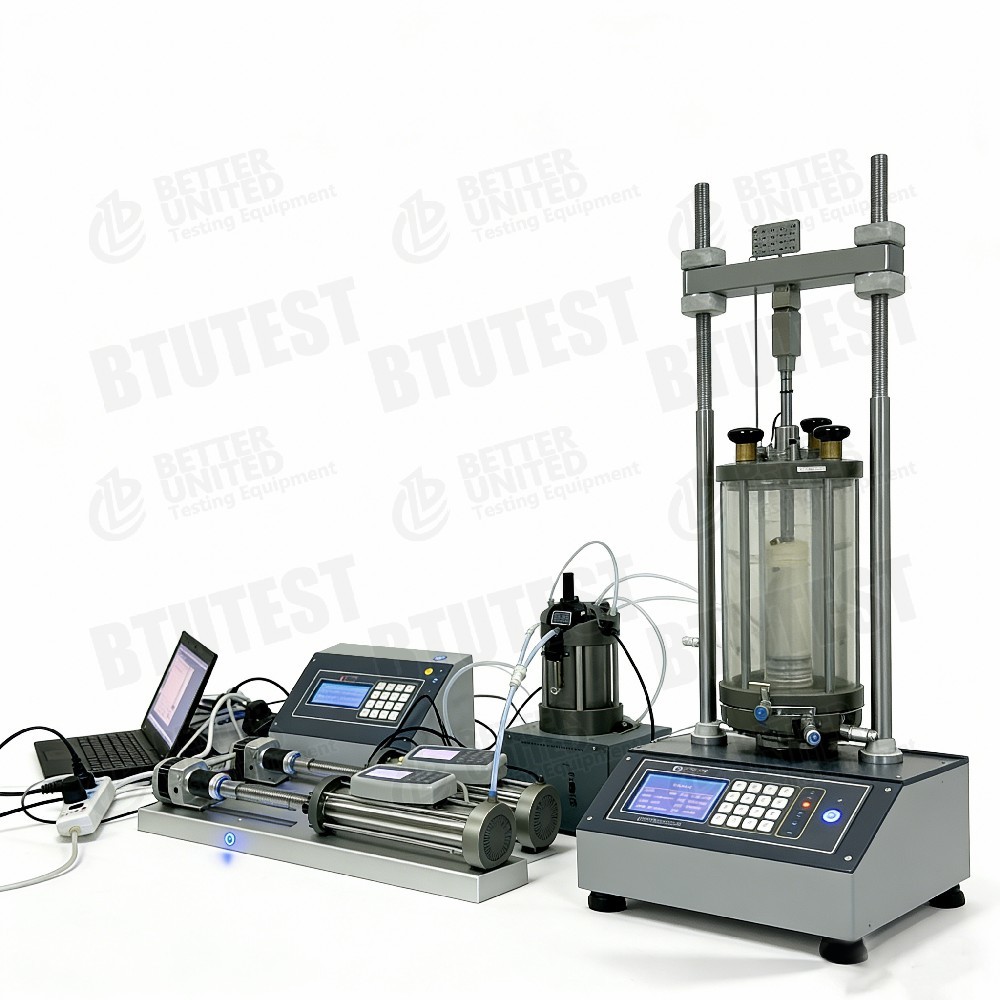

                                                        جهاز ثلاثي المحور التلقائي لجهد التربة غير المشبعة

1وصف

هذه المعداتجهاز ثلاثي المحورية التلقائية الكاملة غير المشبعة التربة (BTU- سلسلة TTS-U)، مصممة خصيصا لدراسات الخصائص الميكانيكية للتربة غير المشبعة.خلية ضغط مزدوجة الحجرةونظام قياس مستقل لتغير الحجم الكلي، مما يتيح التحكم الدقيق في ضغط الهواء في المسام، وضغط الماء في المسام، وضغط الخلايا، مما يسمح باختبار التربة غير المشبعة تحت مسارات الإجهاد المعقدة.الجهاز متوافق أيضا مع وحدات اختبار التربة المشبعة ويمكن تحديثه اختياريًا مع ضبط درجة الحرارة ووظائف الارتباط متعددة المجالات.

---


2معايير الاختبار

• الصينية D6836(طرق اختبار الخصائص الهيدروليكية والميكانيكية للأراضي غير المشبعة)
• طراز ASTM D5298(أسلوب ورق تصفية لقدرة التربة على المياه)
• سلسلة ISO 17892(اختبار مختبر جيوتيكني)
• SL 237-1999(المواصفات الصينية لاختبار التربة ️ قسم التربة غير المشبعة)
• المنهجيات الشائعة من الأدبيات البحثية حول الاختبار الثلاثي المحوري للتربة غير المشبعة


---


3المواصفات (المعلم)


مواصفات أخرى مشتركة:

• نظام قياس الحجم الكلي: قياس مستقل ومستمر، نطاق غير محدود
• القرص السيراميكي: قيمة دخول الهواء العالية 500 كيلوبايت (مستوردة من الولايات المتحدة الأمريكية) ؛ اختياري 15 بار (~ 1.5 MPa)
• وحدات البرمجيات: اختبارات التربة غير المشبعة / المشبعة ، مسار الإجهاد ، علم التشنجات ، إلخ.


---


4التفاصيل (التفاصيل التقنية)

• خلية ضغط مزدوجة الغرفة: تحميل متزامن للغرف الداخلية والخارجية، مما يقلل من تأثير تشوه الخلية على قياس تغير الحجم.
• نظام قياس الحجم الكلي المستقل: لا تعتمد على تراكم وحدة تحكم الحجم، وتمكن من قياس مستمر ودقيق لتغير الحجم، وهي مناسبة بشكل خاص للاختبارات طويلة المدى أو التشوهات الكبيرة.
• جهاز تحكم الضغط والحجم: دقة عالية، سعة حجم كبيرة؛ يمكن استخدامها بشكل مستقل لحمل الضغط وقياس الحجم.
• نظام تحكم مستقل لضغط الهواء/المياه: يسمح بتطبيق وقياس مستقلين، مما يتيح التحكم في امتصاص المصفوفة.
• القرص السيراميكي ذو دخول الهواء العالي: 500 كيبا قياسية ؛ اختياري 15 بار (~ 1.5 MPa) لمدى امتصاص أعلى.
• سرعة القص: تصل إلى 60 ملم/دقيقة (TTS-4U) وتصل إلى 0.00001 ملم/دقيقة، وتغطي الاختبارات من القص السريع إلى علم التشنج.
• قابلية الترقية: يمكن ترقيته إلى جهاز ثلاثي المحورية غير المشبعة للتربة ذات الشفافية المتساوية للضغط ، وكذلك نظام التحكم في درجة الحرارة وأنظمة الارتباط متعددة المجالات.


---


5التطبيق

• أبحاث ميكانيكا التربة غير المشبعة: على سبيل المثال، الفراولة، التربة الموسعة، التربة المتبقية، ملء مضغوط
• تحليل استقرار المنحدر: تغيرات القوة تحت تسلل الأمطار
• أنظمة غطاء مكب النفايات والغطاء: الخصائص الهيدروليكية غير المشبعة
• أعمال التربة تحت الأرض والتربة المكثفة: تأثير تغير الرطوبة على القدرة على تحمل
• مواد عازلة لمستودعات النفايات النووية: على سبيل المثال، البنتونيت في التخلص من النفايات المشعة عالية المستوى
• تغير المناخ والهندسة الجيوتكنية: تأثيرات دورات التجفيف والترطيب على السلوك الميكانيكي للتربة


---


6المزايا

• أوتوماتيكية بالكامل: التحكم التلقائي في العملية الكاملة لاختبار التربة غير المشبعة، والحد من الأخطاء البشرية
• غرفة مزدوجة + قياس مستقل لتغير الحجم: دقة عالية في تغيير الحجم ، غير متأثرة بمرونة خلية الضغط
• مجموعة واسعة من الضغط والسرعة: تتكيف مع مواد التربة غير المشبعة المختلفة ومتطلبات الاختبار
• تصميم وحدات: يمكن ترقيتها إلى الشفافية ، ومراقبة درجة الحرارة ، والربط متعدد المجالات
• متوافق مع اختبارات التربة المشبعة: جهاز واحد يلبي احتياجات اختبار التربة المشبعة وغير المشبعة
• القرص السيراميكي المستورد: القيمة العالية لدخول الهواء، الأداء المستقر والموثوق به


---

8ماذا تختار (دليل الاختيار)


---


9تدفق العملية


بناءً على إجراءات الاختبار الثلاثية المحورية المعتادة في التربة غير المشبعة وخصائص هذه المعدات:


• إعداد العينة→ إعداد عينة التربة غير المشبعة إلى أبعاد (على سبيل المثال، Ø61.8 × H125 ملم) ؛ تثبيت قرص السيراميك وتشبعها
• التثبيت والختم→ وضع العينة في خلية ضغط غرفة مزدوجة؛ ربط خطوط ضغط المياه المسامية والهواء المسامية
• توازن الشفط→ تطبيق امتصاص مصفوفة الهدف باستخدام تقنية تحويل المحور (ضغط الهواء > ضغط الماء) ؛ الانتظار لتوازن
• مرحلة التوحيد (اختياري)→ تطبيق ضغط الخلية الصافية؛ تسجيل تغيير الحجم والحجم المستنزف/المستنزف
• مسار الإجهاد أو مرحلة القص:
  • مسار الإجهاد المستمر (الامتصاص المستمر)
  • قشرة الإجهاد المستمر (أنماط CU و CD)
  • مسار تغيير الشفط (مثل اختبار الرطوبة)
  • تحميل الريوولوجيا أو الحمل الدوري منخفض التردد (وحدات اختيارية)
• جمع البيانات→ سجل القوة المحورية، والنزوح، وضغط المياه في المسام، وضغط الهواء في المسام، وتغير الحجم الكلي، وضغط الخلية
• ما بعد المعالجة→ خريطة غلاف فشل التربة غير المشبعة (تعتمد على الشفط) ، منحنيات الإجهاد والإجهاد، منحنيات تغير الحجم، الخ.
• إجراءات الترقية الاختيارية: التحكم في درجة الحرارة، الشفافية، الارتباط متعدد المجالات performed performed according to corresponding modules
