جهاز ثلاثي المحاور التلقائي

منتوج وصف

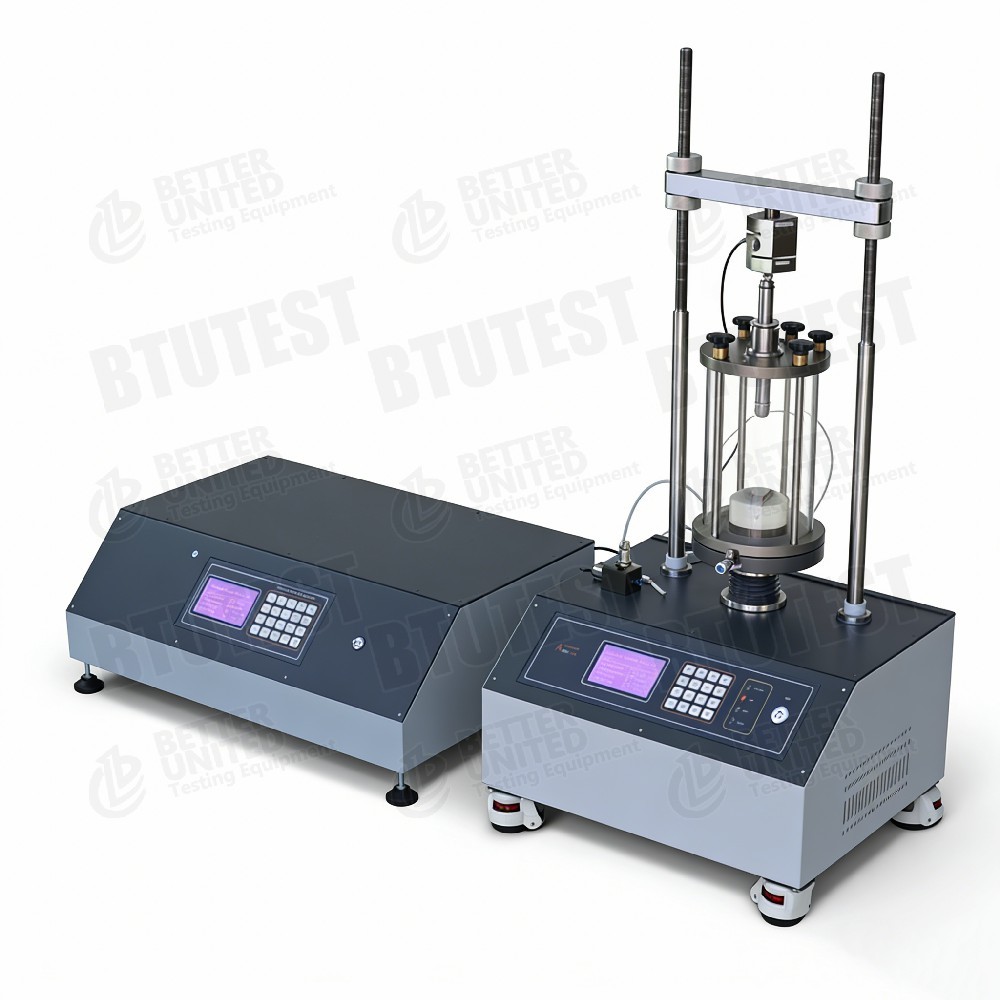

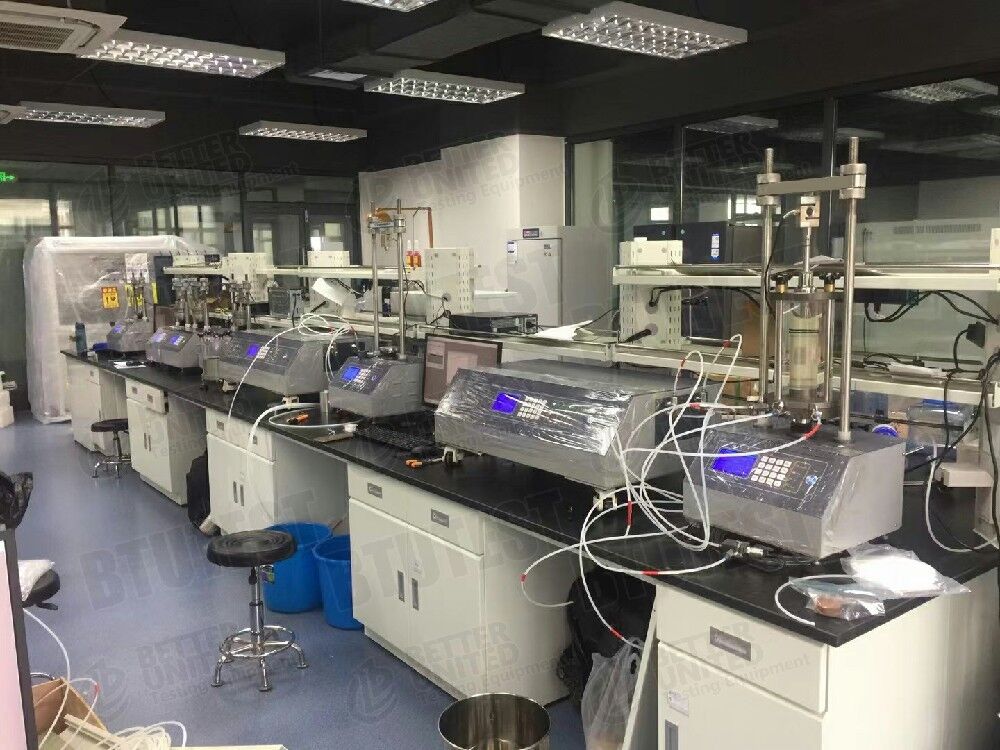

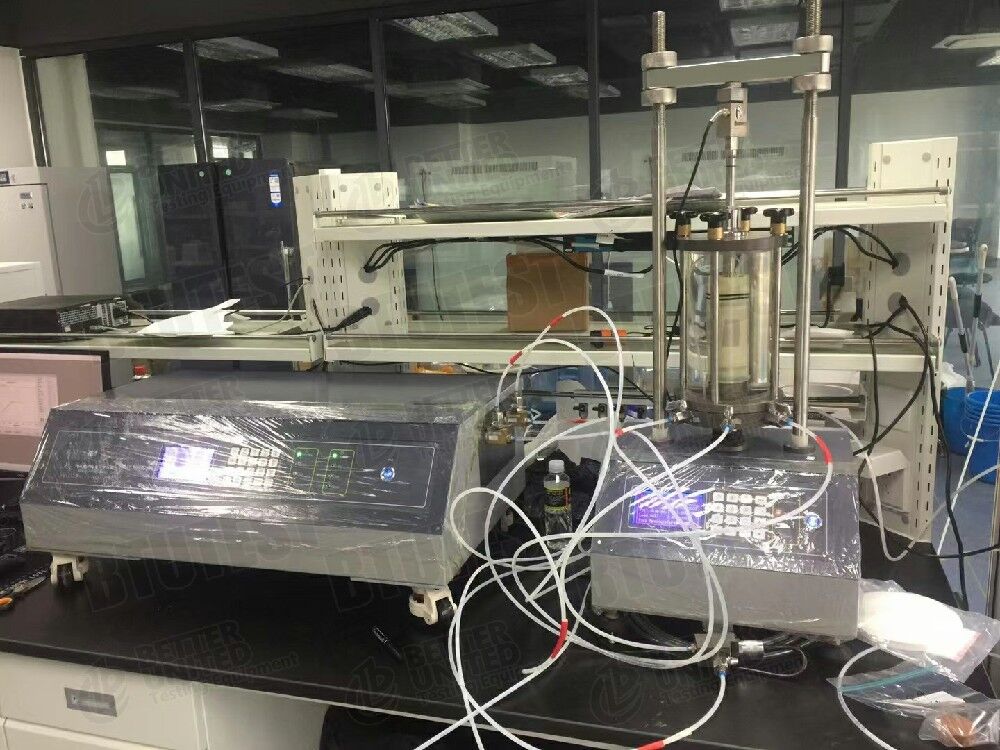

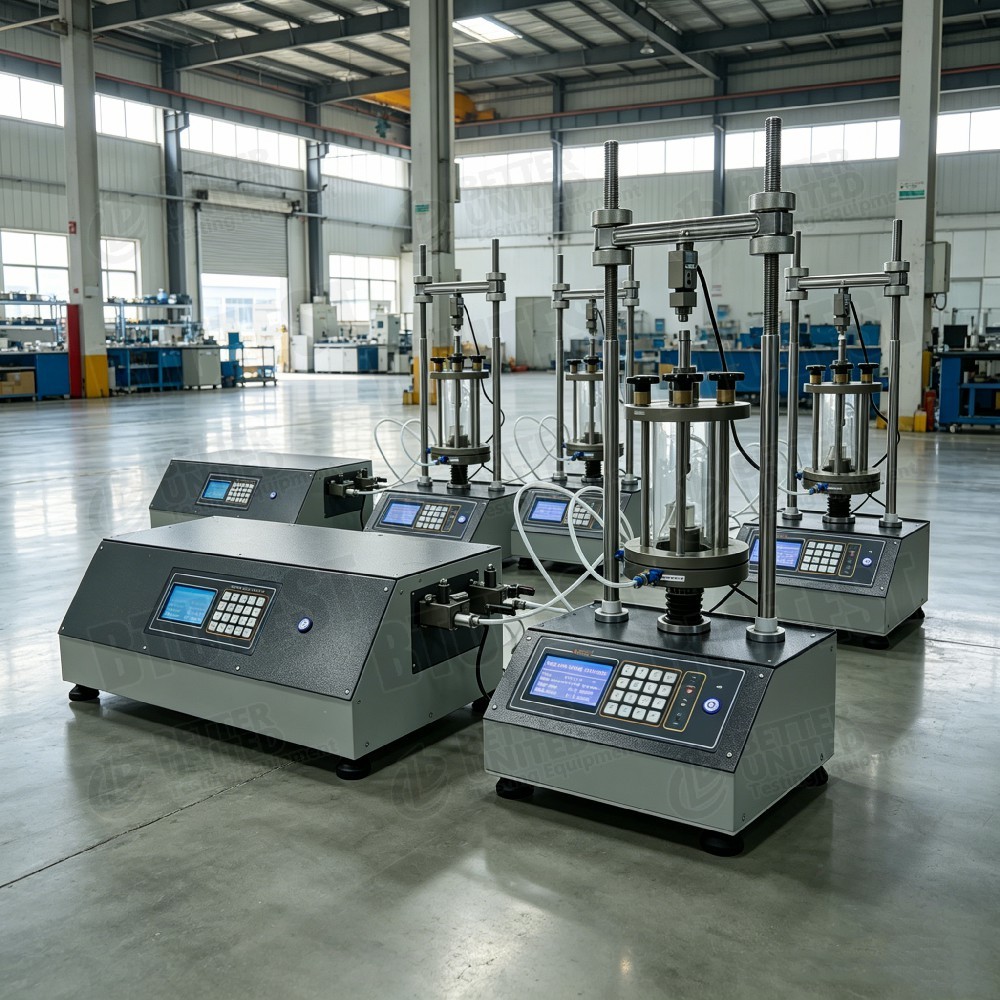

وحدة حرارية بريطانية-TTS سلسلة نظام اختبار ثلاثي المحاور التلقائي الكامل

وصف

• محمل رئيسي
  • هيكل صلب مزدوج العمود، محرك متدرج مع محرك تروس دودي، ضوضاء منخفضة وتشغيل سلس.
  • حماية مدمجة للحد العلوي/السفلي وحماية من الحمل الزائد (توقف تلقائي عندما تتجاوز القوة المحورية نطاق المستشعر).
  • قياس الإزاحة المحورية: نطاق اختياري 50 مم (دقة 0.003 مم) أو نطاق 100 مم (دقة 0.1% FS).
  • أجهزة استشعار القوة المحورية: نطاقات متعددة 0-10/25/30/50/60/100 كيلو نيوتن.
  • أوضاع التحكم: اختيارية - شاشة رسومية LCD مع لوحة مفاتيح غشائية مكونة من 16 مفتاحًا، أو شاشة لمس مقاس 5.7 بوصة.
  • منفذ USB للاتصال بالكمبيوتر؛ يمكن أن تعمل بشكل مستقل أو كجزء من نظام ثلاثي المحاور مؤتمت بالكامل.

• جهاز التحكم بحجم الضغط (PVC)
  • يستخدم للتحكم الدقيق في ضغط الحصر والضغط الخلفي، ولقياس تغير الحجم.
  • محول ضغط مدمج وقياس الحجم (عد خطوات محرك متدرج).
  • يمكن استخدامه بشكل مستقل كمصدر ضغط ثابت (يحل محل أعمدة الزئبق، والهواء المضغوط، والأوزان الميتة، وما إلى ذلك) أو كمقياس لتغير الحجم (دقة 0.001 مل).
  • واجهة USB للتحكم المباشر بالكمبيوتر.
  • وسط العمل هو الماء منزوع الهواء.

معايير الاختبار (الدولية)

• أستم D7012(قوة الضغط ثلاثية المحاور للصخور)
• أستم D7181(اختبار ثلاثي المحاور الموحد غير المصفى للتربة)
• أستم D4767(اختبار ثلاثي المحاور الموحد للتربة)
• أستم D2850(اختبار ثلاثي المحاور غير الموحد غير المصرف للتربة)
• أستم D2166(قوة الضغط غير المحصورة)
• أستم D5084(اختبار النفاذية، اختياري)
• الطرق المقترحة ISRM(اختبار الصخور ثلاثي المحاور)
• إسو 17892-8/-9(الاختبارات ثلاثية المحاور الجيوتقنية)

مواصفة

نماذج ومعلمات اللودر الرئيسي (الجدول 1)

معلمات وحدة التحكم بحجم الضغط (PVC) (الجدول 2)

• دقة الضغط: ±0.1% FS
• دقة الحجم: 0.1% من القيمة المقاسة
• لوحة التحكم المستقلة: شاشة LCD مقاس 240 × 128، ولوحة مفاتيح غشائية ذات 16 مفتاحًا، ومنفذ USB
• حماية تلقائية من الضغط الزائد والحجم الزائد

مواصفات أخرى

• طاقة اللودر الرئيسي: 220‑240 فولت/50 هرتز أو 110 فولت (اختياري)
• بيئة العمل: 0~40 درجة مئوية، الرطوبة النسبية <85%، لا يوجد تداخل كهرومغناطيسي قوي
• أقصى ضغط عمل للخلية ثلاثية المحاور: 2 ميجا باسكال (كما هو مذكور في هذا الدليل؛ قد تختلف الموديلات الأخرى)
• الواجهات: USB، 4-pin DIN (خلية تحميل خارجية / مستشعر ضغط المسام)

التفاصيل

• تصميم لودر رئيسي متكامل- توفر اللوحة الخلفية الطاقة، وUSB، وموصل خلية تحميل خارجي من النوع S، وموصل مستشعر ضغط المسام الخارجي (4-pin DIN).
• اللوحة الأمامية- تعرض شاشة LCD المعدل الحالي، والإزاحة المحورية، والحمل المحوري، وضغط الحصر، وضغط المسام؛ تسمح لوحة المفاتيح المكونة من 16 مفتاحًا بمعدل الإعداد، والبدء/الإيقاف، والأعلى/الأسفل السريع، وإعداد المعلمة (الوقت، والمعايرة البسيطة).
• تحديد المواقع بسرعة- يسمح برفع/خفض أسطوانة التحميل بسرعة لتقليل وقت الإعداد؛ تعمل مفاتيح التشغيل التلقائي ومفاتيح الحد على منع السفر الزائد.
• تحكم بي في سي-
  • نظام مدمج مستقل مع شاشة LCD ولوحة مفاتيح خاصة به.
  • يمكن ضبط الضغوط المستهدفة للحصر والضغط الخلفي، أو التحكم في التعبئة/الفارغ.
  • أجهزة التحكم في الضغط الخلفي والحصر مستقلة؛ كلاهما لهما منافذ USB.
  • تحتوي اللوحة الخلفية على مدخل مياه (إلى خزان المياه) ومنافذ (إلى منافذ حصر الخلايا/الضغط الخلفي).
• خلية ثلاثية المحاور-
  • تحتوي القاعدة على خمسة منافذ: اثنان للتصريف السفلي/ضغط المسام، واثنان لضغط التصريف/الحبس، وواحد للضغط الخلفي العلوي.
  • تم تثبيت الجزء العلوي والسفلي بمسامير على شكل حرف T.
  • أسطوانة زجاجية عضوية شفافة، أقصى ضغط تشغيل 2 ميجا باسكال.
• تركيب العينة- يوفر الدليل إجراءً مصورًا مفصلاً مكونًا من 10 خطوات (إدخال فيلم لاتكس، ووضع العينة، وورق الترشيح، والأحجار المسامية، وتثبيت الجزء العلوي والسفلي، وتقسيم القالب، وملء الخلية بالماء منزوع الهواء، وما إلى ذلك).
• اتصالات الأنابيب- استخدم تركيبات التوصيل السريع بقدرة 2 ميجا باسكال؛ يتم إدخال أنبوب النايلون مباشرة؛ لإزالتها، اضغط على الياقة للداخل واسحب الأنبوب للخارج.
• التوصيلات الكهربائية- مقبس كهرباء مع حامل فيوز.

طلب

• اختبارات ثلاثية المحاور لميكانيكا التربة التقليدية: UU، CU، CD، الدمج، مسار الإجهاد، إلخ.
• اختبارات ضغط الصخور ثلاثية المحاور (مع عينات الصخور).
• اختبارات النفاذية (تتطلب وحدة نفاذية اختيارية).
• اختبارات التربة غير المشبعة (تتطلب مرفقات غير مشبعة).
• اختبارات الزحف (يتم دعم معدل بطيء جدًا يبلغ 0.00001 مم/دقيقة).
• البحث والتدريس: الجامعات، معاهد البحوث، مراكز فحص الجودة.
• يمكن استخدامه بشكل مستقل كمصدر ضغط ثابت أو مقياس تغيير الحجم.

المزايا

• تصميم وحدات- وحدات التحكم الرئيسية للودر وPVC مستقلة؛ يمكن دمجها في أنظمة سعة مختلفة أو استخدامها بشكل منفصل.
• قياس حجم عالي الدقة– دقة 0.001 مل، دقة 0.1%، متفوقة على أنابيب تغيير الحجم التقليدية.
• نطاق معدل تحميل واسع– 0.00001 ~ 20 مم/دقيقة (حسب الطراز)، يغطي الزحف إلى القص السريع.
• سعة عينة كبيرة- ما يصل إلى Ø300×600 مم، مناسب للتربة ذات الحبيبات الخشنة والردم الصخري وقلوب الصخور ذات القطر الكبير.
• حماية الزائد- التوقف التلقائي عندما تتجاوز القوة المحورية نطاق المستشعر؛ حماية من الضغط الزائد/الحجم الزائد على PVC.
• وضعين للتحكم- شاشة LCD + لوحة مفاتيح أو شاشة تعمل باللمس اختيارية للمحمل الرئيسي؛ لدى PVC لوحة تحكم مستقلة خاصة بها.
• اتصال USB- سهولة الاتصال بالكمبيوتر للتحكم الآلي بالكامل.
• يستخدم الماء منزوع الهواء– يتجنب الوسائط الخطرة مثل الزئبق.
• الحماية من التآكل– الأجزاء الخارجية للموقد مطلية بالمينا أو مطلية بالكروم.

ماذا تختار

حدد طراز اللودر الرئيسي وفقًا للمتطلبات (راجع الجدول 1):

تحكم بحجم الضغط:النموذج القياسي هو BTU-PVC-1 (2 ميجا باسكال / 60 سم مكعب). بالنسبة للضغط العالي (على سبيل المثال، 3 ميجاباسكال) أو الحجم الأكبر (على سبيل المثال، 3000 مل)، يلزم طلب مخصص (راجع مستند BTU-TTS-20 السابق).

• ثلاثي المحاور الأساسي فقط- محمل رئيسي + PVC واحد (حصر)؛ يمكن أن يكون الضغط الخلفي يدويًا أو PVC إضافي.
• CU/CD مع التشبع– يوصى باستخدام PVC المزدوج (الحصر + الضغط الخلفي) مع قياس تغير الحجم.
• التربة غير المشبعة– يتطلب وحدة تحكم إضافية في ضغط الهواء وقرصًا من السيراميك.
• اختبارات الزحف– تأكد من أن نطاق معدل اللودر الرئيسي يتضمن سرعات منخفضة جدًا.
• التحكم في درجة الحرارة- يتطلب وحدة تحكم اختيارية في درجة الحرارة (غير موصوفة في هذا الدليل، ولكنها متوفرة في السلسلة).

تدفق العملية

استنادًا إلى القسم 5 "تركيب العينة" في الدليل وإجراء اختبار ثلاثي المحاور النموذجي:

• تحضير
  • تحضير العينة (مشبعة أو غير مشبعة)، وقياس الأبعاد.
  • قم بإعداد الماء منزوع الهواء، وخزان المياه، وغشاء اللاتكس، وورق الترشيح، والأحجار المسامية.

• تركيب العينة (10 خطوات، انظر الشكل 14)
  أ. أدخل غشاء اللاتكس في أنبوب القالب، وأدر الأطراف إلى الخارج، واستخدم لمبة الشفط لجعل الغشاء يلتصق بجدار الأنبوب.
  ب. ضع العينة في أنبوب القالب.
  ج. ضع أنبوب القالب (مع العينة) على قاعدة الخلية ثلاثية المحاور، مع ورق الترشيح والحجر المسامي بين القاعدة والعينة.
  د. قم بتشغيل غشاء اللاتكس وقم بإزالة أنبوب القالب.
  ه. تأمين غشاء اللاتكس إلى القاعدة باستخدام الأربطة المطاطية.
  و. تثبيت قالب الانقسام حول العينة للحماية.
  ز. على رأس العينة، ضع ورق الترشيح، والحجر المسامي، وغطاء العينة، وثبتها بأشرطة مطاطية.
  ح. قم بإزالة قالب الانقسام.
  أنا. قم بتركيب غطاء الخلية الشفاف، وأحكم ربط الصواميل، واملأ الخلية بالماء منزوع الهواء (افتح فتحة التهوية أثناء التعبئة).
  ي. أغلق فتحة التهوية وتحقق من وجود تسربات.

• قم بتوصيل الأنابيب والكابلات
  • قم بتوصيل منفذ PVC المحصور بمنفذ الضغط المحصور للخلية.
  • قم بتوصيل منفذ الضغط الخلفي PVC بمنفذ الضغط الخلفي للخلية.
  • قم بتوصيل مستشعر ضغط المسام بمنفذ ضغط المسام في الخلية.
  • قم بتوصيل Master Loader وPVCs بالكمبيوتر عبر USB.

• إعداد واختبار البرمجيات(راجع دليل البرامج)
  • بدء تشغيل برنامج الاختبار ثلاثي المحاور، وحدد وحدة الاختبار (التشبع، والدمج، والقص، وما إلى ذلك).
  • تعيين المعلمات (حصر الضغط، الضغط الخلفي، معدل القص، وشروط التوقف).
  • التنفيذ الآلي: تشبع الضغط الخلفي ← فحص القيمة B ← الدمج ← القص (التحكم في الإجهاد أو الإجهاد).

• نهاية الاختبار
  • يتوقف البرنامج تلقائيا ويحفظ البيانات.
  • تفريغ يدويا حصر والضغط الخلفي.
  • فتح صمام الصرف الخلية، واستنزاف المياه.
  • تفكيك العينة، وتنظيف الخلية والأنابيب.

• معالجة البيانات
  • يمكن للبرمجيات رسم منحنيات الإجهاد والانفعال، ومنحنيات ضغط المسام، ومنحنيات تغير الحجم.
  • بالنسبة للاختبارات التي تحتوي على ضغوط حصر متعددة، ارسم دوائر موهر تلقائيًا واحسب c، φ، ثم قم بإنشاء تقرير.

• صيانة
  • عند عدم الاستخدام لفترة طويلة، قم بتفريغ الماء من PVC.
  • تجنب التأثير على شاشات LCD وتركيبات التوصيل السريع.
  • لا تتجاوز الحد الأقصى لضغط العمل للخلية (2 ميجا باسكال للنموذج الموصوف في هذا الدليل).
