جهاز القص المباشر الريولوجي الثلاثي

منتوج وصف

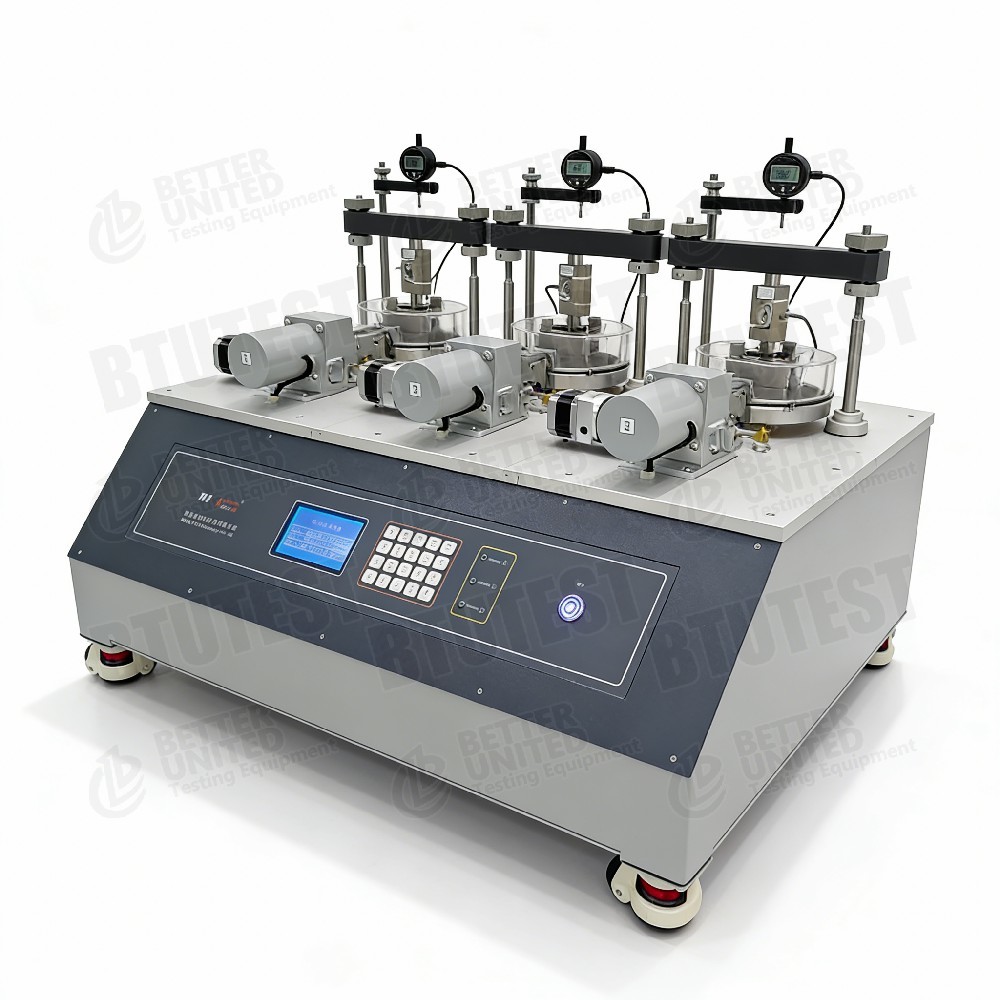

جهاز القطع المباشر الرايولوجي الثلاثيBTU- سلسلة TRA (TRA-1 / TRA-2 / TRA-3)

الوصف

هذه السلسلة تتكون من:أجهزة القطع المباشر الثلاثية الرهولوجية، النماذجBTU-TRA-1،BTU-TRA-2،BTU-TRA-3، مصممة لاختبار القطع المباشر في وقت واحد لثلاث عينات ، مع ملاءمة خاصة للدراسات الرئولوجية (زحف).تختلف النماذج الثلاث بشكل رئيسي في مستوى الأتمتة وطريقة اكتساب البيانات:

• BTU-TRA-1: النموذج الأساسي، شاشة LCD، لا توجد عملية جمع البيانات
• BTU-TRA-2: نموذج جمع البيانات، مجهز بنظام تسجيل البيانات
• BTU-TRA-3: نموذج أوتوماتيكي بالكامل، التحكم في الحلقة المغلقة

السمات المشتركة:

• وحدة ثلاثية (تختبر ثلاث عينات في وقت واحد)
• حجم العينة: Φ61.8 × H20 ملم (حلقة قطع قياسية)
• سرعة القطع: 0.00001-6 ملم/دقيقة، تعديل بدون خطوة
• حد أقصى للجهد الطبيعي: 0.4 MPa (نفس الشيء لجميع الطرازات الثلاثة)
• الحد الأقصى لتوتر القطع: 0.4 MPa لـ TRA-1؛ 0.8 MPa لـ TRA-2/3
• وحدات الاختبار: القطع المباشر، القطع الدوري، القطع المباشر الريولوجي (ترا-2/3 تشمل أيضًا التوحيد القياسي)
• خيارات الترقية اللاحقة: وحدة التحكم في درجة الحرارة (0 ~ + 90 °C) والضغط العالي (1.6 MPa)

معايير الاختبار (الدولية)

• أيه إس تي إم دي 3080(اختبار القطع المباشر)
• الصيغة:(القوة المتبقية قشر متبادل)
• أيه إس تي إم دي 5321(تقطيع واجهة مبدأ مماثل)
• الصيغة ISO 17892-10(اختبار القطع المباشر)
• BS 1377-7(اختبار القطع المباشر)
• الصينية(اختبارات الزحف/الريولوجية) قد تشير إلى معايير اختبار ريولوجية التربة)

المعدات تلبي متطلبات هذه المعايير لمعدل القطع، والسيطرة على الإجهاد الطبيعي، وقياس التشرد.

المواصفات

تفاصيل

• تصميم الوحدات الثلاثيةيمكن قص ثلاثة عينات في وقت واحد (ضغوط طبيعية مختلفة أو ظروف متطابقة) ، مما يحسن بكثير من الكفاءة.
• نطاق الضغط الطبيعي المنخفض‬ أقصى 0.4 مبا، مناسبة للأراضي الرخوة، والخث، والأراضي ذات المحتوى العالي من المياه، وغيرها من ظروف الضغط المنخفض.
• الفرق في ضغوط القطعيمكن لـ TRA-1 اختبار مواد أقوى.
• أساليب التحميل‬‬
  • TRA-1/2: تحميل الرافعة (الأوزان)
  • TRA-3: تحميل الحلقة المغلقة للخدمة
• تكوين جهاز الاستشعار‬‬
  • TRA-1: 3 خلايا حمولة (قوة قشر أفقية واحدة لكل وحدة؟ القوة العادية المحسوبة من أوزان الرافعة، بدون جهاز استشعار) + 3 أجهزة استشعار تحريك.
  • TRA-2/3: 6 خلايا حمولة (طبيعية + أفقية لكل وحدة) ، 3 أجهزة استشعار تحريك (واحدة أفقية لكل وحدة).
• طريقة الشراء‬‬
  • TRA-1: شاشة LCD فقط، تسجيل يدوي.
  • TRA-2: مسجل بيانات خارجي، تسجيل تلقائي.
  • TRA-3: حلقة مغلقة للخدمة، التحكم التلقائي + الاستحواذ.
• وحدات الاختبارجميع النماذج تدعم القطع المباشر، القطع الدوري، والقطع المباشر الرئولوجي. تتضمن TRA-2/3 إضافةً إلى ذلك التوطيد القياسي (تحميل الخطوة).
• القطع المباشر الريولوجياختبارات الزحف طويلة الأجل لقياس تحرك القص مع مرور الوقت.
• خيارات الترقية‬‬
  • مراقبة درجة الحرارة (0 ~ + 90 °C): لدراسات ربط درجة الحرارة والزحف.
  • الضغط العالي (1.6 MPa): يرفع الحد الأقصى للضغط الطبيعي من 0.4 MPa إلى 1.6 MPa ، وهو مناسب للأراضي الأكثر صلابة.

التطبيق

• الدراسات الرايولوجيةتحديد التشوه المعتمد على الزمن (التدحرج) للأراضي الرخوة، الخث، الأراضي العضوية العالية، الخ.
• القطع الدوري- محاكاة تدهور القوة تحت الزلزال أو الموجة أو حمولة المرور.
• هندسة التربة الناعمةتحليل استقرار المنحدر على المدى الطويل
• الاختبار الثلاثي للكفاءة العالية- اختبارات القطع المباشر أو الزحف في وقت واحد عند ثلاثة ضغوط طبيعية مختلفة لتحديد معايير القوة السريعة.
• مظاهرات التدريس- تصور فشل القطع وظواهر الزحف
• تأثيرات الحرارةمع وحدة التحكم في درجة الحرارة الاختيارية، دراسة تأثير درجة الحرارة على ريوولوجيا التربة.

المزايا

• تصميم الوحدات الثلاثيةالحصول على ثلاث مجموعات من البيانات في اختبار واحد، ثلاثة أضعاف كفاءة جهاز واحد.
• معدل قشر منخفض للغاية0.00001 ملم/دقيقة، مناسبة لاختبارات الزحف الطويلة.
• مسار ترقية وحداتتحديث من الأساسية (TRA-1) إلى جمع البيانات (TRA-2) أو تلقائي بالكامل (TRA-3).
• أنماط اختبار متعددةالقطع المباشر، القطع الدوري، القطع المباشر الرئولوجي، التوطيد، الخ.
• قابلية التوسع في وقت لاحقتحكم درجة الحرارة الاختياري وترقية الضغط العالي لزيادة القدرة.
• تحميل الرافعة (TRA-1/2)بسيطة وموثوقة، لا تحتاج إلى طاقة، منخفضة التكلفة.
• الحلقة المغلقة للخدمة (TRA-3)التحكم التلقائي عالي الدقة، مناسبة لمسارات الإجهاد المعقدة.
• قياس النزوح عالي الدقةمناسبة لمراقبة تشوهات الزحف الصغيرة.

ماذا تختار؟

اختيار النموذج بناء على متطلبات الاختبار والميزانية:

ملاحظة: نظام الحلقة المغلقة للـ TRA-3 يسيطر تلقائيًا على الإجهاد الطبيعي ، وهو مفيد للغاية للحفاظ على الإجهاد الثابت أثناء اختبارات الزحف.توصي بشدة بـ (ترا 3).

تدفق العملية

مثال:اختبار القطع الزاحف على التربة الرخوة (الجهد الطبيعي الثابت) باستخدام جهاز القطع المباشر الثلاثي الرئولوجي الآلي بالكامل (BTU-TRA-3)

• إعداد العينة
  • قطع ثلاثة عينات من التربة الرخوة غير المزعجة أو التي تم إعادة تشكيلها باستخدام حلقة قطع Φ61.8 × 20 مم.
  • قياس محتوى المياه الأولية وكثافتها، وتشبع إذا لزم الأمر.

• تثبيت العينة
  • ضع العينات الثلاثة في صناديق القطع السفلية من الوحدات الثلاثة، ووضع الصناديق العليا، والحجارة المسامية، وألواح التحميل.
  • ضع مجموعة صندوق القطع الثلاثي في إطار تحميل القطع المباشر.
  • قم بتوصيل قضبان التحميل العادية والأفقية لكل صندوق قشر ؛ قم بتثبيت أجهزة استشعار التحرك (أفقي واحد لكل وحدة ، وأجهزة استشعار تحرك عمودي اختيارية).

• تطبيق الضغط الطبيعي
  • في البرنامج ، حدد حدة مستقلة من الإجهادات الطبيعية لكل صندوق قشر (على سبيل المثال ، 50 ، 100 ، 200 كيلوبايت).
  • يطبق نظام الخدمة تلقائيًا ويحافظ على التوتر الطبيعي المستمر.
  • سجل الانحراف الطبيعي (التوحيد) حتى يستقر (يمكن تعيين معيار الاستقرار).

• حدد معايير القطع
  • حدد وحدة "اختبار القطع المباشر الرئولوجي".
  • تعيين مستوى إجهاد القطع (على سبيل المثال ، 70٪ من أقصى قوة) أو تعيين معدل القطع (على سبيل المثال ، 0.0001 مم / دقيقة للزحف).
  • حدد مدة الاختبار (على سبيل المثال، 72 ساعة) أو حد النزوح.
  • اختيار وضع التحكم: التحكم في الإجهاد (إجهاد القطع الثابت) للزحف.

• ابدأي في القص
  • تشغيل نظام الخدمة الأفقي لتطبيق ضغط القطع المحدد (أو السرعة).
  • يقوم البرنامج بتسجيل قوة القطع الأفقية، والنزوح الأفقي، والنزوح الطبيعي، والوقت لكل صندوق القطع في الوقت الحقيقي.
  • منحنيات الزحف المخطط (تغيير القطع مقابل الوقت).

• حالة التوقف
  • يتوقف تلقائيًا عند الوصول إلى الوقت المحدد مسبقًا أو الحد الأقصى للتحرك.

• التفكيك والتنظيف
  • إفراغ القوة الطبيعية، سحب المكبس الأفقي، إزالة العينات.
  • سجل وضع الفشل، نظيفة صناديق القطع.

• معالجة البيانات
  • الرسوم البيانية منحنيات الزحف، يحسب معدل الزحف، القوة على المدى الطويل، الخ
  • بالنسبة لاختبارات القطع الدورية، يجب حساب تدهور المودولوس ونسبة التخفيف وما إلى ذلك.
  • توليد تقرير الاختبار.

بالنسبة لـ TRA-1 أو TRA-2:

• تتطلب TRA-1 قراءة قيم يدوية؛ لا يمكن رسم منحنيات تلقائيًا.
• يمكن لـ TRA-2 الحصول على البيانات تلقائيًا ، ولكن يجب تطبيق الجهد الطبيعي يدويًا باستخدام الأوزان ؛ يتم تعيين جهد القطع / معدل القطع عبر جهاز التحكم.

ملخص:أجهزة القطع المباشر الثلاثية من سلسلة BTU-TRA توفر ثلاثة تكوينات من تحميل الرافعة اليدوية إلى حلقة مغلقة أوتوماتيكية بالكامل.اختبارات الرومية (الاندفاع) على التربة الناعمةالمواد الخشبية، والخث، والمواد المماثلة. التصميم الثلاثي يحسن بكثير من الكفاءة. يجب أن يعتمد الاختيار على احتياجات اكتساب البيانات ومستوى الأتمتة والميزانية.تشمل التحديثات اللاحقة ضبط درجة الحرارة (0 ~ 90 °C) والضغط العالي (1.6 MPa) لتوسيع نطاق التطبيق.
