1-جهاز توحيد العصابة

منتوج وصف

وصف

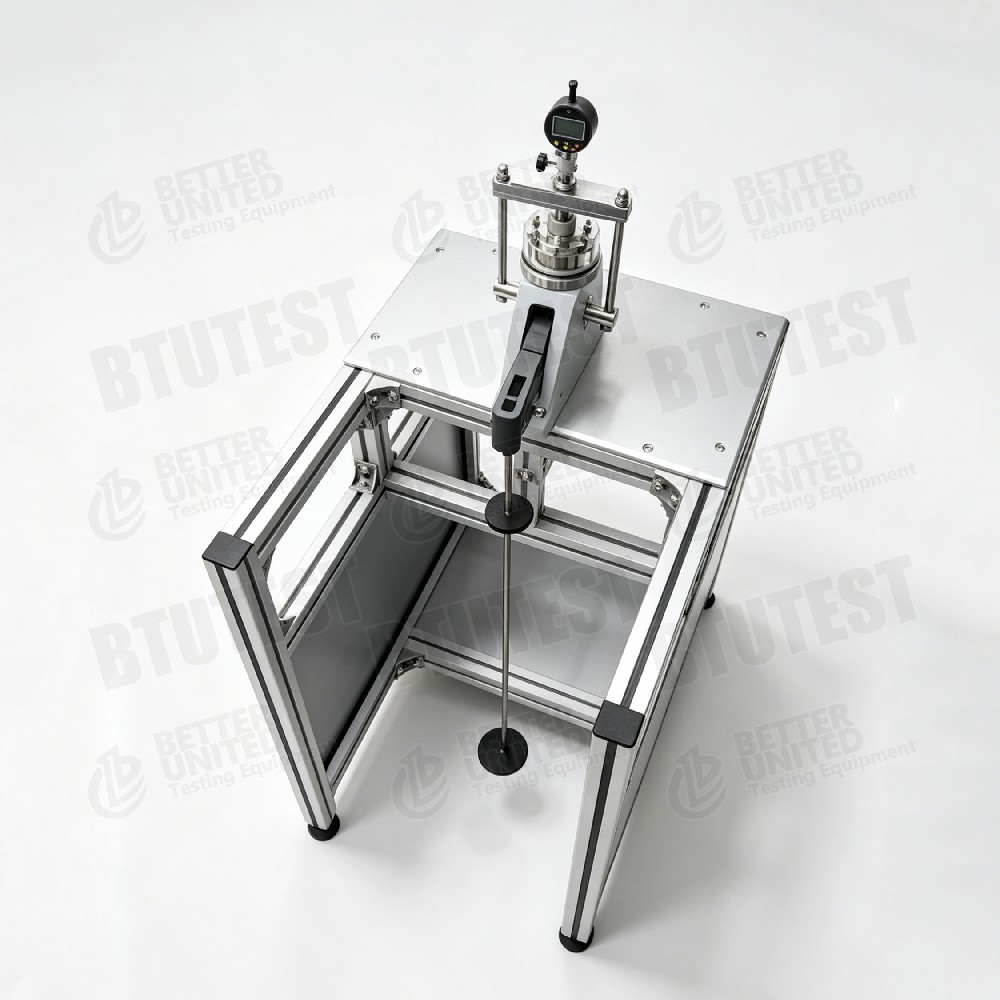

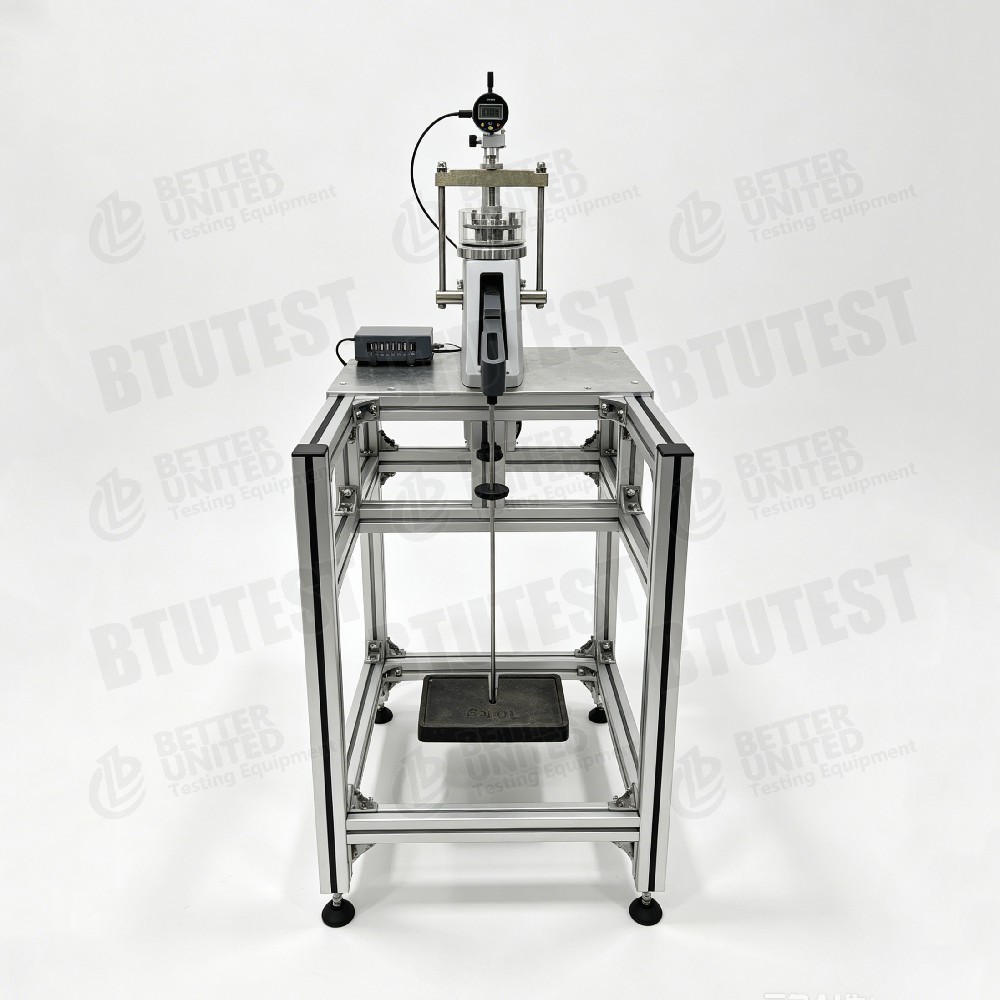

إن NL5044X/001 عبارة عن إطار تدعيم أحادي المجموعة يُوضع على الطاولة يُستخدم لتحديد خصائص الدمج طويلة المدى للطين وغيرها من أنواع التربة القابلة للضغط تحت الأحمال التي تفرضها الأساسات والهياكل الموجودة فوق الأرض. قد يحدث التسوية حتى عندما يكون الضغط المطبق ضمن قدرة التحمل الآمنة للتربة. يستخدم الجهاز تحميل ذراع الرافعة ويمكنه ممارسة ضغط يصل إلى 81 طنًا لكل قدم مربع (حوالي 8800 كيلو باسكال) على عينات بقطر 50 مم. وهي مناسبة للتنبؤ بتسوية الأساسات تحت المباني والسدود والجسور والهياكل المماثلة.

معايير الاختبار

يتوافق الجهاز مع المعايير الدولية التالية:

• BS1377(الطرق القياسية البريطانية لاختبار التربة)
• أستم D2435(طرق الاختبار القياسية لخصائص التماسك أحادية البعد للتربة)
• أستم D3877(طرق اختبار خصائص التمدد والانكماش والتماسك للترب)
• أستم D4546(توحيد وتوسيع التربة أحادي البعد)

مواصفة

التفاصيل

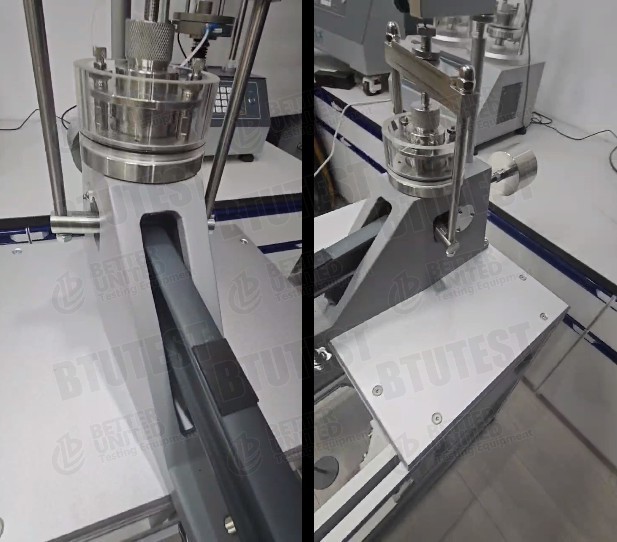

• آلية التحميل: إطار تحميل صلب مع مقبس دعم شعاع متكامل لتجنب صدمة العينة أثناء تطبيق التحميل.
• نسبة الرافعة: نسبة رافعة ثابتة 11:1، أقصى ضغط يصل إلى 8.8 ميجا باسكال.
• خلية التوحيد: عداد المسافات ذو التحميل الأمامي المطابق لمعايير ASTM/BS.
• أدوات القياس: مقياس الاتصال الهاتفي الميكانيكي القياسي؛ مقياس قرص الإزاحة الرأسي الاختياري (سفر 10 مم، دقة 0.01 مم).
• الملحقات الاختيارية: أحجار مسامية (Φ50mm×5mm)، حلقة القطع، الغطاء العلوي، ورق الترشيح.
• التعبئة: حالة الخشب الرقائقي الخارجي.

طلب

• التحديد المختبري لخصائص تسوية التماسك للتربة الطينية
• التنبؤ بالهبوط طويل الأمد لأساسات المباني والسدود والجسور وغيرها.
• دراسات انضغاطية الضغط العالي للتربة
• التدريس والبحث في المختبرات الجيوتقنية وفقا للمعايير الدولية

المزايا

• قدرة تحميل عالية للغاية: الحد الأقصى للضغط يصل إلى 8800 كيلو باسكال (نسبة الرافعة 11:1) - مثالي للتربة القاسية العميقة أو أبحاث الدمج عالية الضغط.
• البناء الصلب: يضمن دقة نتائج الاختبار وتكرارها وموثوقيتها.
• حماية من الصدمات: يعمل مقبس دعم الشعاع المتكامل على التخلص من اضطراب العينة أثناء التحميل.
• مقاوم للصدأ ومتين: الألومنيوم المصبوب والفولاذ المطلي للاستخدام المعملي على المدى الطويل.

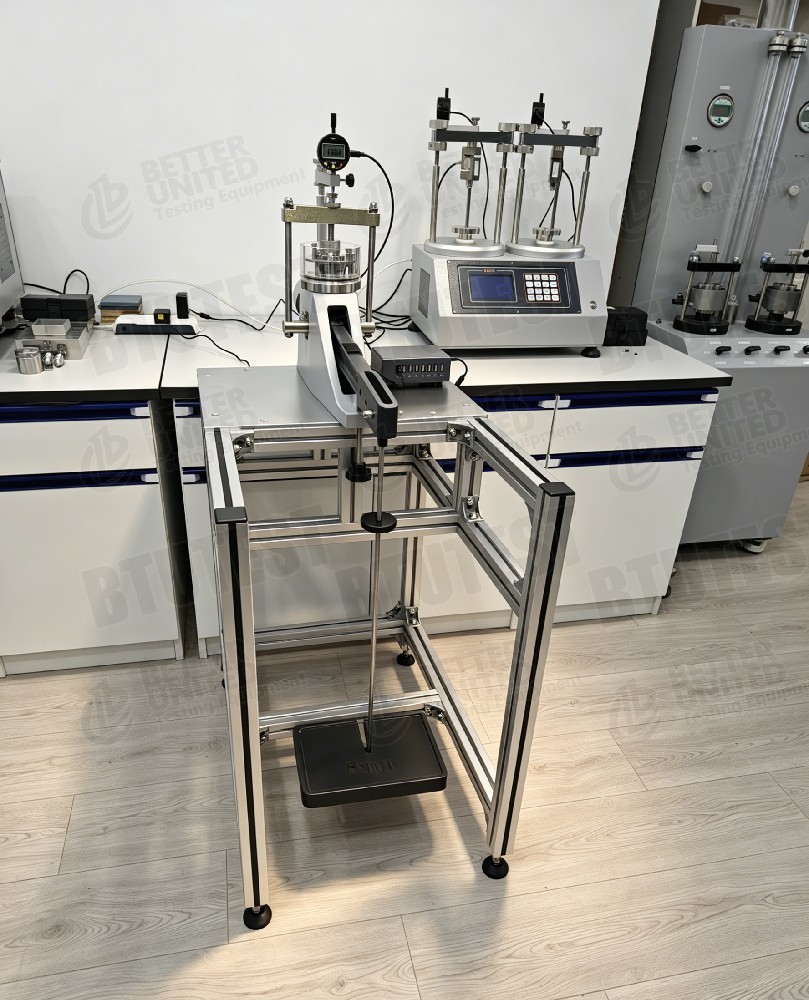

• تصميم مدمج على سطح الطاولة: يوفر مساحة المختبر.
• فعالة من حيث التكلفة: تصميم ذو عصابة واحدة مناسب للاختبارات المتخصصة ذات الحجم المنخفض أو الضغط العالي بتكلفة أقل من النماذج متعددة العصابات.

ماذا تختار

تدفق العملية

• تحضير العينة: قطع عينة بقطر Φ50 مم باستخدام حلقة القطع ووضعها في خلية الدمج (مع الحجارة المسامية العلوية/السفلية).
• قم بتثبيت الخلية: ضع خلية الدمج في إطار التحميل الأمامي وقم بتثبيتها.
• تثبيت جهاز القياس: قم بتركيب مقياس القرص أو محول الإزاحة واضبطه على القراءة الأولية.
• تطبيق الحمل: باستخدام نسبة الرافعة 11:1، قم بتطبيق الأوزان تدريجيًا وفقًا لجدول الاختبار.
• سجل التسوية: خذ قراءات مقياس الاتصال على فترات زمنية محددة تحت كل زيادة حمل حتى التثبيت.
• معالجة البيانات: رسم منحنيات التسوية الزمنية وحساب معامل الدمج ومؤشر الضغط والضغط قبل الدمج وما إلى ذلك.
• توليد التقرير: إنتاج تقارير اختبار للتصميم الهندسي أو تحليل البحوث.
