جهاز الدمج الأوتوماتيكي بالكامل (ميكانيكي)

منتوج وصف

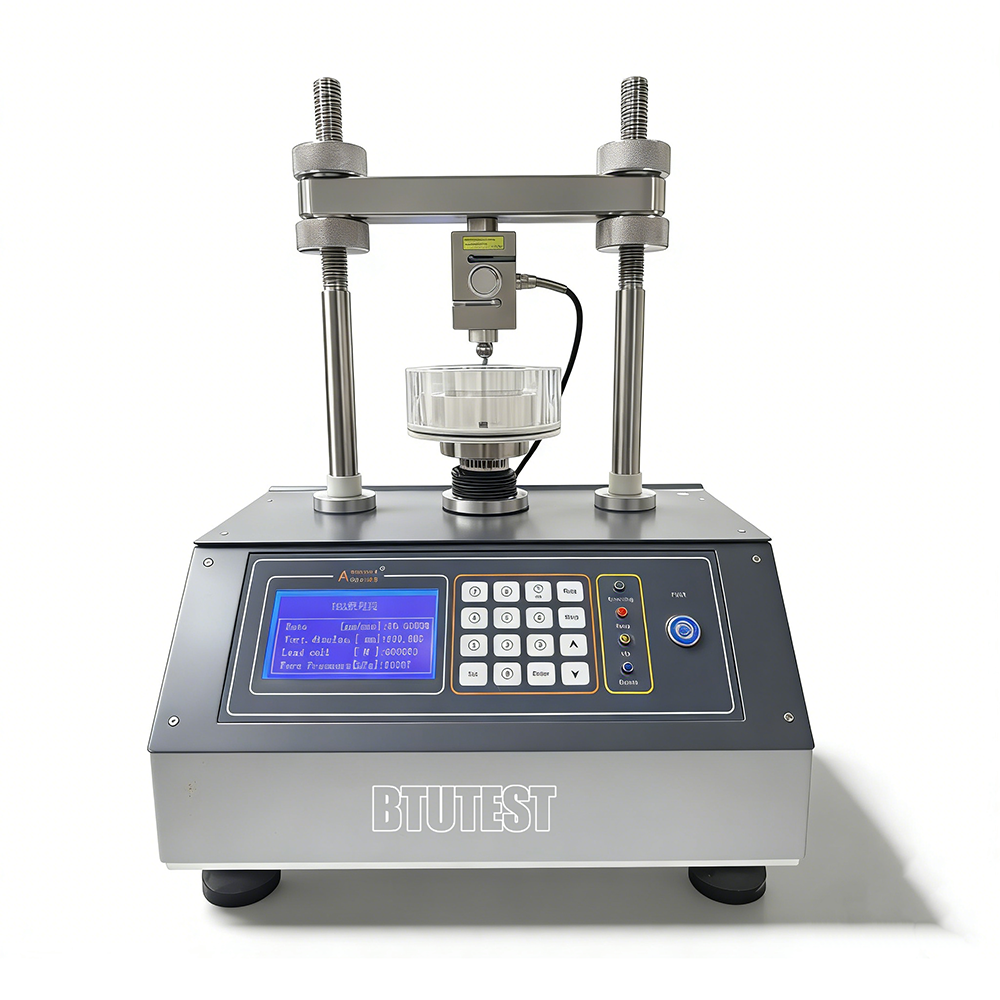

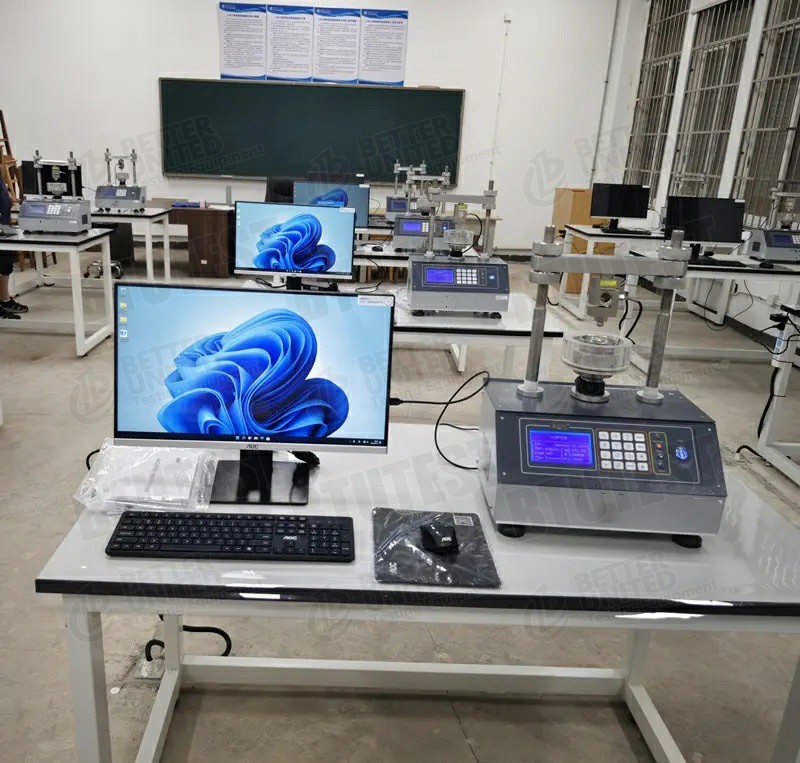

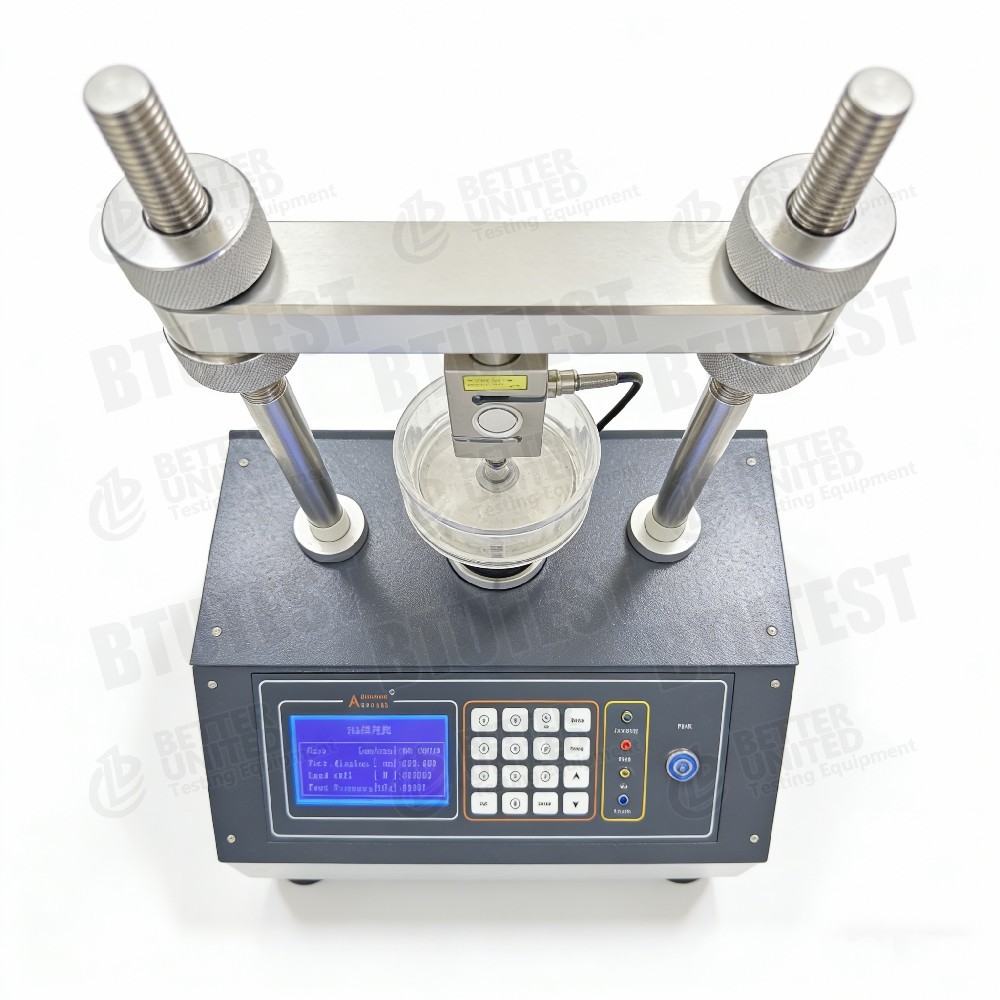

نموذج جهاز التوحيد الآلي بالكامل (الميكانيكي)BTU-1

الوصف

هذه المعداتأجهزة التجميع الآلي بالكامل (ميكانيكية)، النموذجBTU-1، تستخدم لاختبار التثبيت أحادي الأبعاد للتربة. تطبق حمولات تلقائيًا وتحصل على بيانات لتحديد معايير ضغط التربة (عامل ضغط av،معدل الارتداد Es، معامل التوحيد Cv، ضغط ما قبل التوحيد Pc، الخ).

• وظائف تحكم جيدة قابلة للتوسع
• يطبق ضغطًا مستمرًا من 0-5 MPa (لقطر العينة 61.8 mm)
• أحجام العينات: Φ61.8 × H20 ملم و Φ79.8 × H20 ملم
• يحصل برنامج الاستحواذ والتحكم تلقائيًا على معايير التوحيد ويقوم بمخططات مختلفة من المنحنيات (الجذر التربيعي من منحنى الزمن ، منحنى الزمن السجل ، منحنى e-p ، منحنى e-lg p ، منحنى Cv-P (((T90)) ،منحنى Cv-P ((T50)، منحنى H-P ، الخ)

معايير الاختبار (الدولية)

• طراز ASTM D2435(تثبيت التربة أحادية الأبعاد)
• الصيغة ISO 17892-(اختبار التوحيد)
• BS 1377-6(اختبار التوحيد)
• الصينية D4186(تعزيز سعر السعر المشترك، إذا تم دعمه)
• الصينية D4546(توحيد التحميل والتفريغ وإعادة التحميل)

يمكن للمعدات تلبية متطلبات هذه المعايير للحمل وقياس التشغيل واكتساب البيانات ، إلخ.

المواصفات

تفاصيل

• حمولة ميكانيكيةيستخدم نظام مدفوع بمحرك (سيرفو أو ستيبر) لتطبيق الضغط المحوري ، ولا يتطلب أي قوة هوائية أو هيدروليكية ، مما يوفر التحكم الدقيق والاستجابة السريعة.
• تطبيق ضغط مستمر0-5 MPa قابلة للتعديل المستمر، تحميل بدون خطوة، مناسبة لحميل خطوة أو CRS وضع تحميل مستمر.
• دقة الضغط العاليدقة مطلقة ± 1 kPa (حوالي 0.02 ٪ FS مقارنة بـ 5 MPa) ، تفوق بكثير أجهزة تقوية التقليدية.
• مقاسان للعينة‬‬
  • Φ61.8×20 ملم (حلقة قياسية، مساحة 30 سم2)
  • Φ79.8×20 ملم (مساحة 50 سم2) ، مناسبة للأراضي التي تحتوي على جزيئات أكبر قليلاً أو حيث تقلل مساحة أكبر من تأثيرات الحجم.
• وظائف التحكم القابلة للتوسعيمكن أن تسمح بتوصيل خلايا توحيد متعددة (وحدات متعددة) أو دعم أنماط اختبار متعددة (حمل خطوة، CRS، CRL، الزحف، الخ) كتحديثات مستقبلية.
• برنامج إعادة معالجة قوييحسب تلقائيًا معايير التوحيد ويقوم بتخطيط المنحنيات القياسية، مما يوفر وقت معالجة البيانات.
• القدرة على الضغط العالييمكن أن يحاكي 5 MPa ضغط الإفراط في أعماق > 200 م (بافتراض γ = 20 kN / m3 ، حوالي 250 م).

التطبيق

• اختبارات التوحيد الروتينيةتحديد مؤشر الضغط ومعامل التوطيد وضغط ما قبل التوطيد للتربة الدقيقة (الطين والطين الخثيف).
• تعزيز الضغوط العالية5 MPa ضغط أقصى مناسب للأراضي العميقة، والملء العالي، وتصميم تحميل المكملات المسبقة.
• حجم العينة الأكبر (Φ79.8 ملم)مناسبة للتربة التي تحتوي على كمية صغيرة من الجسيمات الخام ، مما يقلل من تأثيرات الحجم.

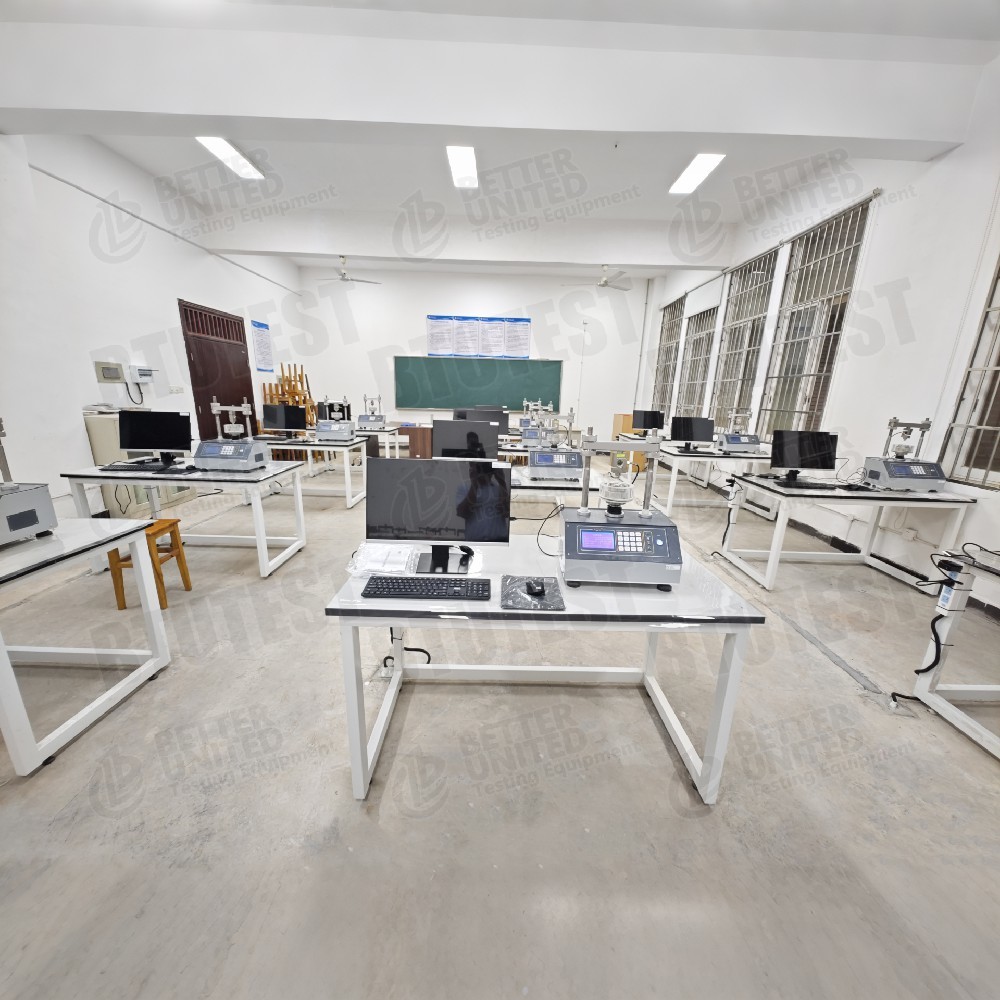

• البحث والتدريسمختبرات ميكانيكا التربة الجامعية لتجارب الطلاب والبحوث.
• تعليم البرمجياتيخطط للكوربات تلقائيًا، مما يساعد الطلاب على فهم نظرية التوحيد.

المزايا

• تحكم ضغط دقيق جداًدقة مطلقة ± 1 كيلوبايت، تتجاوز بكثير مقاييس التجميع التقليدية (عادة ± 1 ٪ FS ≈ ± 50 كيلوبايت).
• تحميل مستمر بدون خطواتيسمح CRS (معدل ثابت للجهد) أو اختبارات توحيد مسار الإجهاد المخصصة.
• مقاسان للعينة- المرونة في الاختيار بناءً على الحجم الأقصى للجسيمات.
• قابلية التوسع الجيدةيمكن إضافة خلايا توحيد متعددة أو ترقية وحدات الاختبار.
• البرمجيات الشاملةيحسب المعلمات تلقائيًا، ويولد المنحنيات بنقرة واحدة، مما يقلل من جهد الخطط اليدوية والأخطاء.
• حمولة ميكانيكيةلا حاجة لمصدر هواء، نظيفة، منخفضة الضوضاء، مناسبة لمختبرات داخلية.
• ضغط مرتفع5 MPa تلبي متطلبات التوطيد لمعظم الأعماق.

ماذا تختار؟

حدد هذه المعدات أو قارنها مع نماذج أخرى بناءً على متطلبات الاختبار:

تدفق العملية

مثال:اختبار توطيد الحمل عبر الخطوات (ASTM D2435)

• إعداد العينة
  • قطع العينة دون إزعاج أو إعادة تشكيلها باستخدام حلقة Φ61.8 × 20 مم أو Φ79.8 × 20 مم.
  • قم بقياس محتوى المياه الأولية وكثافتها. إذا كان هناك حاجة إلى التشبع، قم بتغطية أو تشبع الفراغ.

• تثبيت العينة
  • ضع الحلقة مع العينة في خلية التوطيد (مع الحجارة المسامية ورقة الفلتر).
  • وضع الخلية في إطار التحميل وتثبيت جهاز استشعار الانتقال (صفر).
  • قم بتوصيل نظام جمع البيانات

• تطبيق الضغط المبدئي للجلوس
  • ضبط ضغط صغير (على سبيل المثال، 2-5 كيبا) عن طريق البرنامج لضمان اتصال جيد بين غطاء التحميل والعينات؛ تسجيل قراءة الانحراف الأولي.

• حدد معايير الاختبار
  • في البرنامج، حدد "وحدة توحيد تحميل الخطوة".
  • حدد تسلسل الحمل (على سبيل المثال، 12.5، 25، 50، 100، 200، 400، 800، 1600، 3200 كيبا، تصل إلى 5 مبا).
  • حدد المدة لكل خطوة تحميل (على سبيل المثال، 24 ساعة أو معايير الاستقرار القائمة على الزمن، مثل تغير التنقل < 0.01 مم في الساعة الأخيرة).
  • حدد فترات اكتساب البيانات (على سبيل المثال 0.1، 1، 10، 60 دقيقة، الخ).

• ابدأ الاختبار
  • يطبق البرنامج تلقائيًا خطوة الحمل الأولى عبر المحرك ويحافظ على التوتر المستمر.
  • يُسجل مستشعر الانحراف التشوه الرأسي في الوقت الفعلي؛ ويقوم البرنامج برسم منحنيات الانحراف الزمني.
  • عندما تصل كل خطوة تحميل إلى الاستقرار ، يتم تطبيق خطوة الحمل التالية تلقائيًا.

• مرحلة التفريغ (إذا كان يجب قياس الارتداد)
  • بعد الوصول إلى الحد الأقصى للحمل، قم بإفراغ (على سبيل المثال، 1600, 800, 400, 200, 100, 50, 25 kPa) لتحديد منحنيات الارتداد.

• نهاية وتفكيكها
  • بعد الاختبار ، يتم تفريغها إلى الصفر ، وإزالة العينة ، وزنها وتجفيفها لقياس محتوى الماء النهائي (لتصحيح).

• معالجة البيانات
  • يحسب البرنامج تلقائيًا نسبة الفراغ ومعامل ضغط av ومؤشر الضغط Cc ومؤشر الارتداد Cs لكل خطوة تحميل.
  • الرسوم البيانية منحنى e-p و منحنى e-lg p ، يحدد ضغط ما قبل التوحيد Pc (طريقة Casagrande).
  • يحسب معامل التوحيد Cv باستخدام طريقة الجذر التربيعي للوقت أو طريقة اللوج-تايم، ويقوم بتخطيط منحنيات Cv-P.
  • ينتج تقرير الاختبار

إذا كانت المعدات تدعمتعزيز سعر السعر: تعيين معدل إجهاد ثابت (على سبيل المثال، 0.01 ملم / دقيقة) ، وتطبيق تحميل مستمر مع تسجيل ضغط المسام (إذا كان مجهزا بمستشعر ضغط المسام) ، ويحسب البرنامج Cv، Cc، Pc، الخ.بناء على نظرية CRS.

ملخص:BTU-1 هو جهاز توطيد ميكانيكي تلقائي بالكامل مع التحكم في الضغط بدقة عالية (± 1 كيبا) وضغط أقصى 5 MPa. يدعم حجم العينة (Φ61.8 مم و Φ79.8 مم).البرنامج القوي للاستحواذ والتحكم يحسب تلقائيًا معايير التوحيد ويقوم برسم مختلف المنحنيات القياسية.تعزيز ضغط عاليجب أن ينظر في الاختيار إلى نطاق الضغط المطلوب وحجم العينة؛ إذا كان هناك حاجة فقط إلى التوطيد الروتيني منخفض الضغط،يمكن النظر في نموذج أكثر اقتصاديةتسمح وظائف التحكم القابلة للتوسع بإضافة تكوينات متعددة الوحدات في المستقبل.
