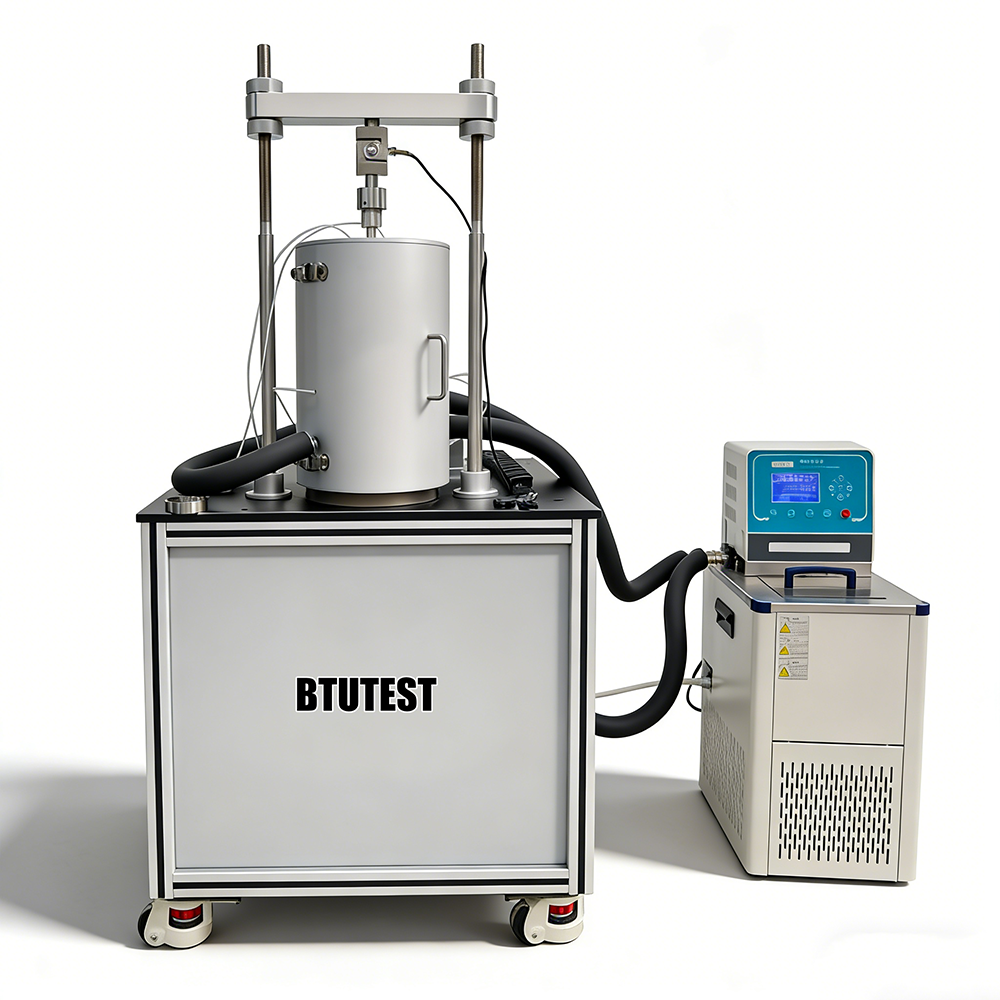

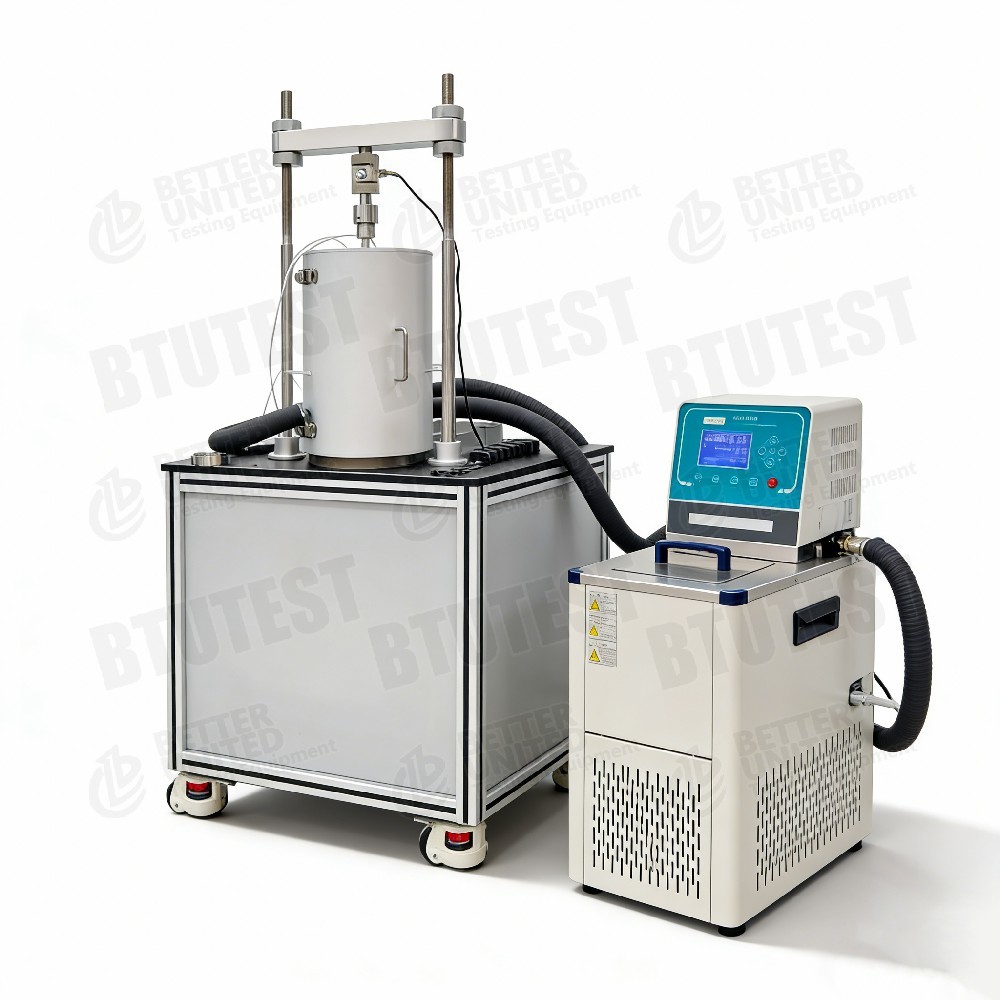

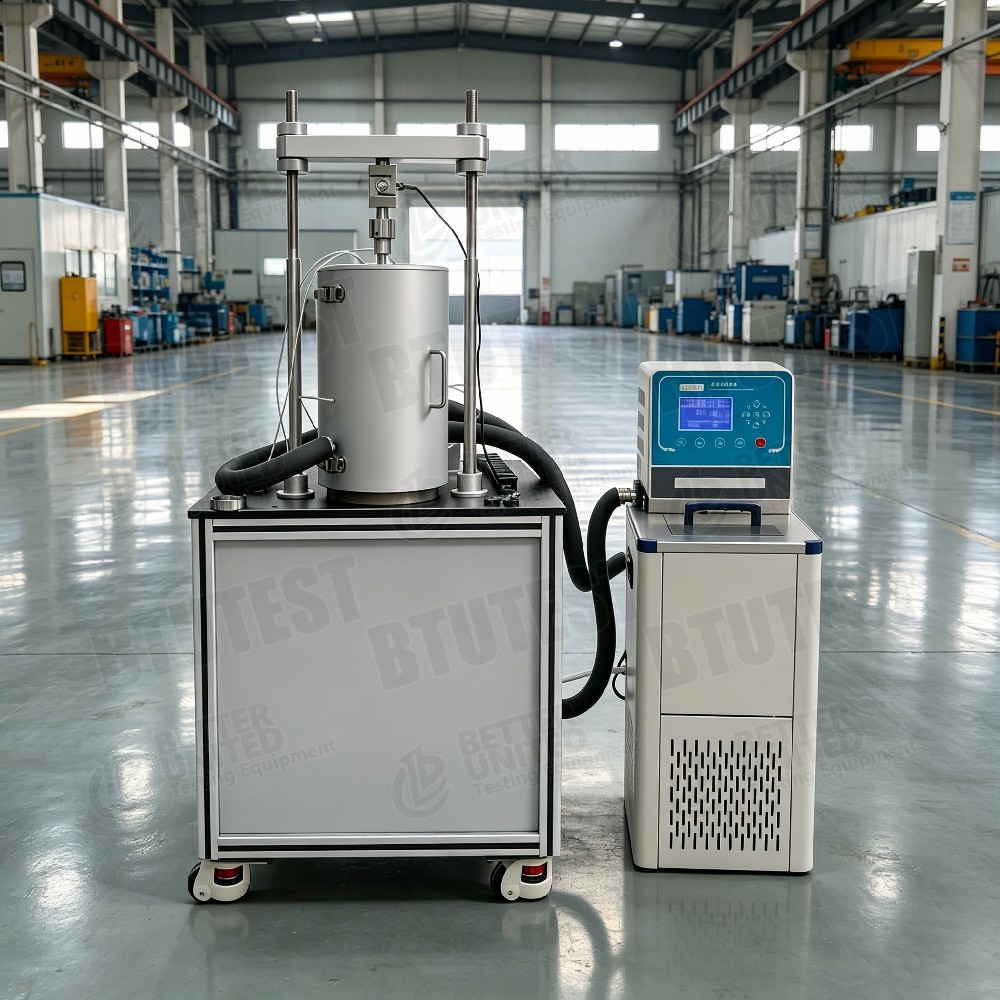

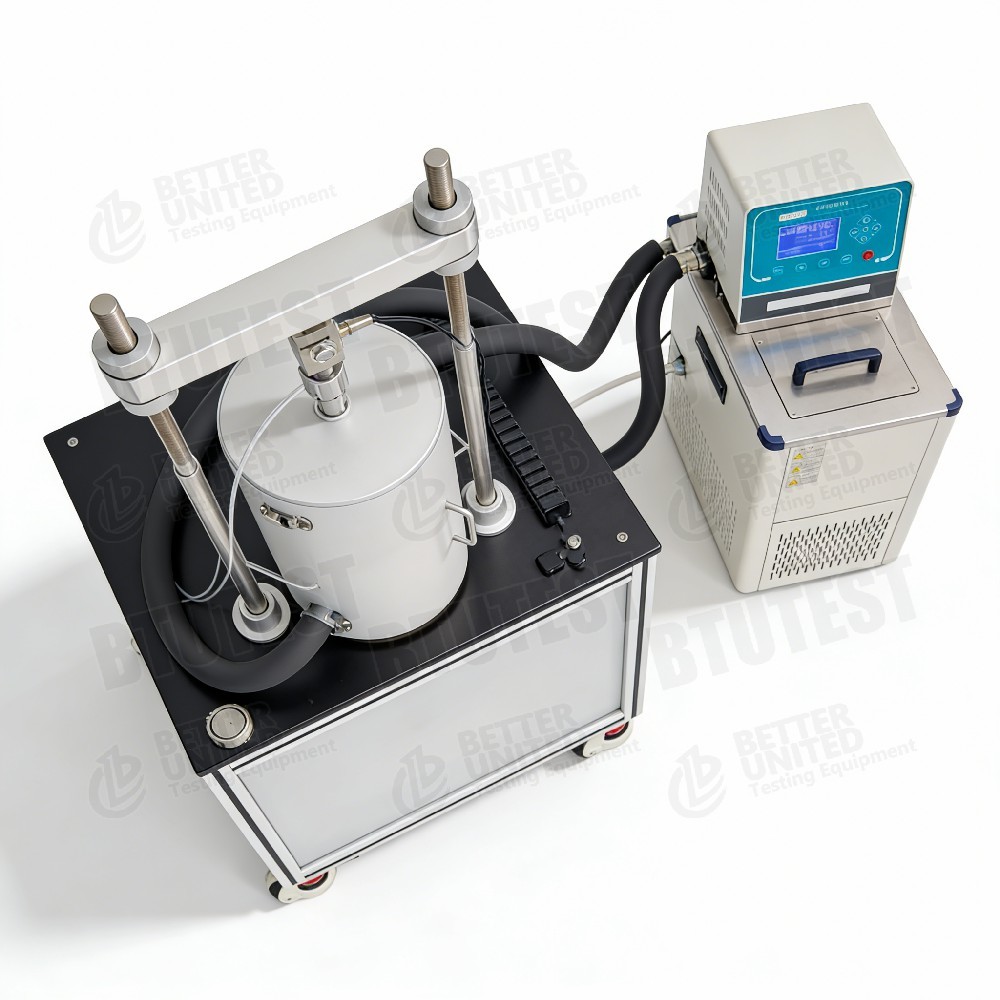

جهاز تقوية التربة غير المشبعة الأوتوماتيكي

منتوج وصف

جهاز تثبيت التربة غير المشبعة الآلي بالكامل
النماذج BTU-1U / 1UM
الوصف

هذه المعدات هي جهاز تثبيت التربة غير المشبعة الآلي بالكامل ، النماذج BTU-1U و BTU-1UM ،تستخدم في اختبارات التوطيد أحادية الأبعاد على التربة غير المشبعة تحت امتصاص المصفوفة المسيطر عليهايمكن أن يحدد خصائص الضغط، ومعامل التوطيد، وضغط ما قبل التوطيد، وغيرها من المعلمات.تطبيق ضغط الهواء في المسام مع الحفاظ على ضغط المياه في المسام (عادة صفر) للسيطرة على الشفالميزات الرئيسية:

حجم العينة: Ø61.8 × H20 ملم (الأحجام الأخرى اختيارية)
الإجهاد المحوري: 1U ¥ 0-800 kPa تحميل تلقائي؛ 1UM ¥ 0-3200 kPa تحميل تلقائي
النزوح الطبيعي: 12.7 ملم، دقة 0.01 ملم
خلايا الحمولة: 1U ‐ 0‐2.4 kN (المقابلة 0‐800 kPa) ؛ 1UM ‐ 0‐10 kN (0‐3200 kPa) ، دقة ± 0.1% FS
ضغط المياه في المنافذ: 0-0.1 MPa ، دقة 0.1 kPa ، دقة 0.1 kPa
قياس تغير الحجم: 0-100 مل، دقة ±0.01 مل، دقة 0.001 مل
ضغط الهواء في المسام: 0-0.9 MPa ، دقة ± 0.1% FS ، دقة 1 kPa
القرص السيراميكي: 1.5 MPa دخول الهواء العالي (مستورد من الولايات المتحدة الأمريكية)
طريقة التحكم: لوحة مفاتيح غشاء ذات 20 مفتاحًا + شاشة LCD 240 × 128
جمع البيانات: يشمل سجل البيانات وبرامج ويندوز
وحدة غسل: مجهزة بجهاز غسل تلقائي للهواء المنتشر؛ نظام تحكم درجة الحرارة اختياري (5-40 درجة مئوية)

معايير الاختبار (الدولية)

ASTM D2435 ((تثبيت التربة أحادية الأبعاد)
ASTM D4186 ((المعدل الثابت لتوحيد الإجهاد CRS)
ASTM D4546 ((توحيد التحميل-التفريغ-إعادة التحميل)
أساليب اختبار التربة غير المشبعة، بما في ذلك تحويل المحور
إيزو 17892-5 ((اختبار التوحيد)
BS 1377-6 ((اختبار التوحيد)

يمكن للمعدات أن تفي بمتطلبات هذه المعايير للحمل وقياس التشغيل ومراقبة الشفط وما إلى ذلك ، وهي مناسبة بشكل خاص للأراضي غير المشبعة.

المواصفات

المعلم

BTU-1U

BTU-1UM

اسم الجهاز

أجهزة تثبيت التربة غير المشبعة ذاتية التشغيل بالكامل

جهاز تثبيت التربة غير المشبعة الآلي بالكامل (الجهد العالي)

حجم العينة

Ø61.8 × H20 ملم (الأحجام الأخرى اختيارية)

الإجهاد المحوري

تحميل تلقائي تحت سيطرة الحاسوب الدقيق، 0-800 كيبا، بدون خطوة

تحميل تلقائي بقيادة الحاسوب الدقيق، 0-3200 كيلوبايت، بدون خطوة

النزوح الطبيعي

12.7 ملم، دقة 0.01 ملم

خلية الحمل

0-2.4 كينات، دقة ± 0.1% FS

0-10 كيلون، دقة ± 0.1% FS

ضغط المياه في المسام

0-0.1 MPa، دقة 0.1 kPa، دقة 0.1 kPa

قياس تغير الحجم

0-100 مل، دقة ±0.01 مل، دقة 0.001 مل

ضغط الهواء في المسام

0-0.9 MPa ، دقة ± 0.1% FS ، دقة 1 kPa

قرص السيراميك

1.5 MPa دخول الهواء العالي (مستورد من الولايات المتحدة الأمريكية)

طريقة التحكم

لوحة مفاتيح غشاء 20 مفتاح + 240 × 128 LCD

جمع البيانات

مسجل البيانات + برنامج Windows للحصول / المعالجة

وحدة التنظيف

جهاز التنظيف الآلي للهواء المنتشر

اختياري

نظام التحكم في درجة الحرارة (5-40 درجة مئوية)

تفاصيل

ترجمة المحور للأراضي غير المشبعة ✓ يطبق ضغط الهواء في المسام (UA) مع الحفاظ على ضغط المياه في المسام عند الصفر (أو المسيطر عليها) ، مما يعطي امتصاص المصفوفة s = ua u_ w.قيمة دخول الهواء 5 MPa، يسمح بتحكم في امتصاص من 0-1500 كيبا.
نطاقان للضغوط

1U: ما يصل إلى 800 kPa ، مناسبة للأراضي الضحلة غير المشبعة أو اختبارات الضغط المنخفض.
1UM: ما يصل إلى 3200 kPa ، مناسبة للأراضي غير المشبعة العميقة أو ظروف الإجهاد العالي.

قياس الحجم بدقة عالية ‬ دقة تغير الحجم 0.001 مل، ومراقبة بدقة تغيرات حجم الصرف / الامتصاص.
جهاز التنظيف الآلي للهواء المنتشر ‬ يغسل فقاعات الهواء التي تتراكم تحت القرص السيراميكي بشكل دوري ، مما يمنع الانسداد ويضمن التحكم المستقر في الاستنشاق.أيضا قياس حجم الهواء المنتشر لتصحيح الصرف الصحي.
جهاز استشعار ضغط المياه في المنافذ: نطاق 0.1 MPa ، دقة 0.1 kPa ، مناسبة لضغوط المياه المنخفضة في التربة غير المشبعة.
نظام التحكم في درجة الحرارة الخيارية 5-40 درجة مئوية لدراسة تأثيرات درجة الحرارة على تعزيز التربة غير المشبعة.
وظائف البرمجيات ◄ اختبارات التوطيد التلقائية بالكامل (تحميل الخطوات، CRS، CRL، الزحف، الخ) ؛ عرض في الوقت الحقيقي للضغط، والنزوح، وتغير الحجم، منحنيات ضغط المسام؛الحساب التلقائي لمعلمات التوحيد (Cv، av، Cc، Pc، الخ).

التطبيق

خصائص تثبيت التربة غير المشبعة ◄ تحديد مؤشر الضغط ومعامل التثبيت وضغط ما قبل التثبيت تحت امتصاصات مختلفة.
التربة الموسعة والقابلة للطي: دراسة تأثير تغيرات محتوى المياه على قابلية الضغط.
تغطية مدافن النفايات ◄ تقييم الضغط والتثبيت على المدى الطويل للأراضي غير المشبعة.
مخازن النفايات النووية ‬ سلوك التماسك للمواد العازلة (مثل البنتونيت) تحت الشفط.
التربة غير المشبعة العميقة ‬ يمكن لنموذج 1UM محاكاة الضغوط الطبيعية تصل إلى 3.2 MPa ، مناسبة للطبقات العميقة من التربة.
ربط الحرارة-الامتصاص-التثبيت مع التحكم في درجة الحرارة الاختياري، دراسة تأثيرات درجة الحرارة على تثبيت التربة غير المشبعة.

المزايا

تصميم غير مشبع متخصص ‬ الترجمة المحورية مع قرص السيراميكي عالية دخول الهواء (1.5 MPa) يوفر التحكم المستقر في الشفط.
نطاقان للضغط ‬ 800 كبا و 3200 كبا، تغطي التربة الضحلة إلى الأراضي الغير مشبعة.
دقة قياس عالية ‬ تغير الحجم 0.001 مل، ضغط المياه في المسام 0.1 كيلوبايت، النزوح 0.01 ملم ‬ تلبية متطلبات البحث.
غسل الهواء المنتشر التلقائي يضمن دقة التحكم في الشفط على المدى الطويل ، ويقلل من التدخل اليدوي.
برنامج تلقائي بالكامل ‬ يدعم تحميل الخطوة، CRS، CRL، الزحف، الخ؛ حساب المعلمات التلقائي.
التحكم في درجة الحرارة الاختيارية 5-40 °C لدراسات تأثير درجة الحرارة.
دقة عالية للمستشعر ‬ الحمل وضغط المياه في المسام وضغط الهواء في المسام كلها ± 0.1 ٪ FS.
سهلة التشغيل لوحة المفاتيح LCD +، مقترنة ببرنامج ويندوز.

ماذا تختار؟

حدد النموذج بناءً على متطلبات الاختبار:

الاحتياج

النموذج الموصى به

السبب

تعزيز التربة غير المشبعة (الجهد الطبيعي ≤ 800 كيلوبايت)

BTU-1U

تكلفة أقل ، مناسبة لمعظم اختبارات التربة غير المشبعة الضحلة

التربة غير المشبعة العميقة أو ظروف الإجهاد العالي (الإجهاد الطبيعي > 800 كيبا، يصل إلى 3200 كيبا)

BTU-1UM

نطاق التوتر العالي، خلية الحمل 10 كيلون

يحتاج إلى تحكم كبير في امتصاص (> 500 كيبا ، يصل إلى 1.5 مبا)

كلا الطرازين (1.5 MPa قرص السيراميك)

عالية بما فيه الكفاية

الحاجة إلى التحكم في امتصاص طويل الأجل (على سبيل المثال ، الزحف ، توازن الصرف)

كلاهما (جهاز غسل آلي)

يضمن الاستقرار على المدى الطويل

دراسة آثار درجة الحرارة

أي من النماذج، مع التحكم في درجة الحرارة اختياريًا (5-40 درجة مئوية)

يتطلب أمر إضافي

تثبيت التربة المشبعة فقط (لا حاجة إلى التربة غير المشبعة)

اختر مقياس تقوية تقليدي (تكلفة أقل)

الميزات غير المشبعة تضيف تكلفة

ميزانية محدودة ومتطلبات امتصاص منخفضة (< 500 كيبا)

النظر في النموذج مع قرص السيراميك 500 kPa (على سبيل المثال ، سلسلة BTU-2U)

تكلفة أقل

تدفق العملية

مثال:اختبار توطيد CRS في التربة غير المشبعة (المصاص المتحكم، معدل الإجهاد الثابت) باستخدام BTU-1U أو 1UM

تحضير القرص السيراميكي

نقع القرص السيراميكي من 1.5 MPa في الماء المطهر بالهواء ونشبع الفراغ (إزالة فقاعات الهواء).
قم بتثبيت القرص السيراميكي في قاعدة خلية التوحيد، لضمان إغلاق جيد.

إعداد العينة

قطع التربة غير المشبعة دون إزعاج أو إعداد العينة التي تم تشكيلها باستخدام حلقة قطع Ø61.8 × 20 مم.
قم بقياس محتوى المياه الأولية وكثافتها.

تثبيت العينة

ضع العينة على القرص السيراميكي، ثم قم بتثبيت حجر مسام واللوح.
ضع خلية التوحيد في إطار التحميل و قم بتثبيت جهاز استشعار الانتقال.
قم بتوصيل خط ضغط الهواء في المسام (إلى الجزء العلوي من العينة) ومستشعر ضغط المياه في المسام (تحت القرص السيراميكي).
قم بتوصيل نظام قياس تغير الحجم (إلى خط الصرف).

اطلبي الشفط

تطبيق ضغط الهدف للجو (على سبيل المثال، 200 كيبا) عبر جهاز تحكم ضغط الهواء.
خط الصرف مفتوح للجو ، لذلك امتصاص المصفوفة s = ua = 200 kPa.
تشغيل جهاز غسل الهواء المنتشر التلقائي؛ سجل تغيير الحجم حتى يستقر التصريف (توازن الشفط).

اختبار توحيد CRS

في البرنامج، حدد ‬وحدة توطيد CRS‬.
حدد معدل إجهاد ثابت (على سبيل المثال، 0.01 ملم/دقيقة).
حدد الحد الأقصى للجهد المحوري (على سبيل المثال، 20٪) أو الحد الأقصى للقوة المحورية (وفقا لقدرة النموذج).
بدء الاختبار: يتنقل مسدس التحميل لأسفل بمعدل ثابت ، مع تطبيق تحميل مستمر.
البرنامج يسجل القوة المحورية، والنزوح المحوري، وتغير الحجم، وضغط المسام، والوقت في الوقت الحقيقي.
الرسوم البيانية منحنى الإجهاد والإجهاد و منحنى الضغط والإجهاد.

حالة التوقف

يتوقف تلقائيًا عند الوصول إلى الجهد المحدد مسبقًا أو الحد الأقصى للحمل.

التفكيك والتنظيف

إفراغ، إطلاق ضغط الهواء في المسام، إزالة العينة، وزنها وتجفيفها لقياس محتوى الماء النهائي.
نظف خلية التوحيد، والقرص السيراميكي، وأجهزة الاستشعار؛ تشغيل جهاز الشطف لتنظيف خطوط.

معالجة البيانات

بناءً على نظرية CRS ، يحسب البرنامج: معامل التوطيد (Cv) ، مؤشر الضغط (Cc) ، ضغط ما قبل التوطيد (Pc) ، ومعامل المرونة (k) (بشكل غير مباشر).
المخططات e-log p منحنى، Cv-σ′ منحنى، الخ
ينتج تقرير الاختبار

لتوحيد الحمل المرحلي: حدد تسلسل الحمل (على سبيل المثال ، 25 ، 50 ، 100 ، 200 ، 400 ، 800 كيلوبايت) ؛ في كل مرحلة تحميل ، سجل التحول وتغير الحجم بمرور الوقت ؛ يحتسب البرنامج Cv ، av ، إلخ.
للتوحيد الزحف: تطبيق حمولة ثابتة وتسجيل التحول وتغير الحجم على مدى فترة طويلة لتحليل معامل التوحيد الثانوي Cα.

ملخص: BTU-1U / 1UM هي أجهزة تثبيت التربة غير المشبعة ذاتية التشغيل بالكامل باستخدام ترجمة المحور لتحكم الاستنشاق ، مجهزة بـ 1.5 مبا القرص السيراميكي عالية دخول الهواء وجهاز التنظيف الهوائي المنتشر التلقائي. نموذج 1U لديه أقصى ضغط محوري يبلغ 800 كيلوبايت ، في حين يصل 1UM إلى 3200 كيلوبايت. دقة تغيير الحجم هي 0.001 مل ، ودقة ضغط المياه في المسام هي 0.1 كيلوبايت.,CRL ، الزحف ، ومراقبة درجة الحرارة الاختيارية (5-40 درجة مئوية) وهي مناسبة لدراسة خصائص الضغط ، ومعلمات التوطيد ، وتأثيرات درجة الحرارة في التربة غير المشبعة.يجب أن يستند الاختيار إلى الضغط الطبيعي الأقصى المطلوب: التربة الضحلة غير المشبعة تختار 1U ، الظروف العميقة أو عالية الإجهاد تختار 1UM.
