جهاز توحيد متعدد الوظائف

منتوج وصف

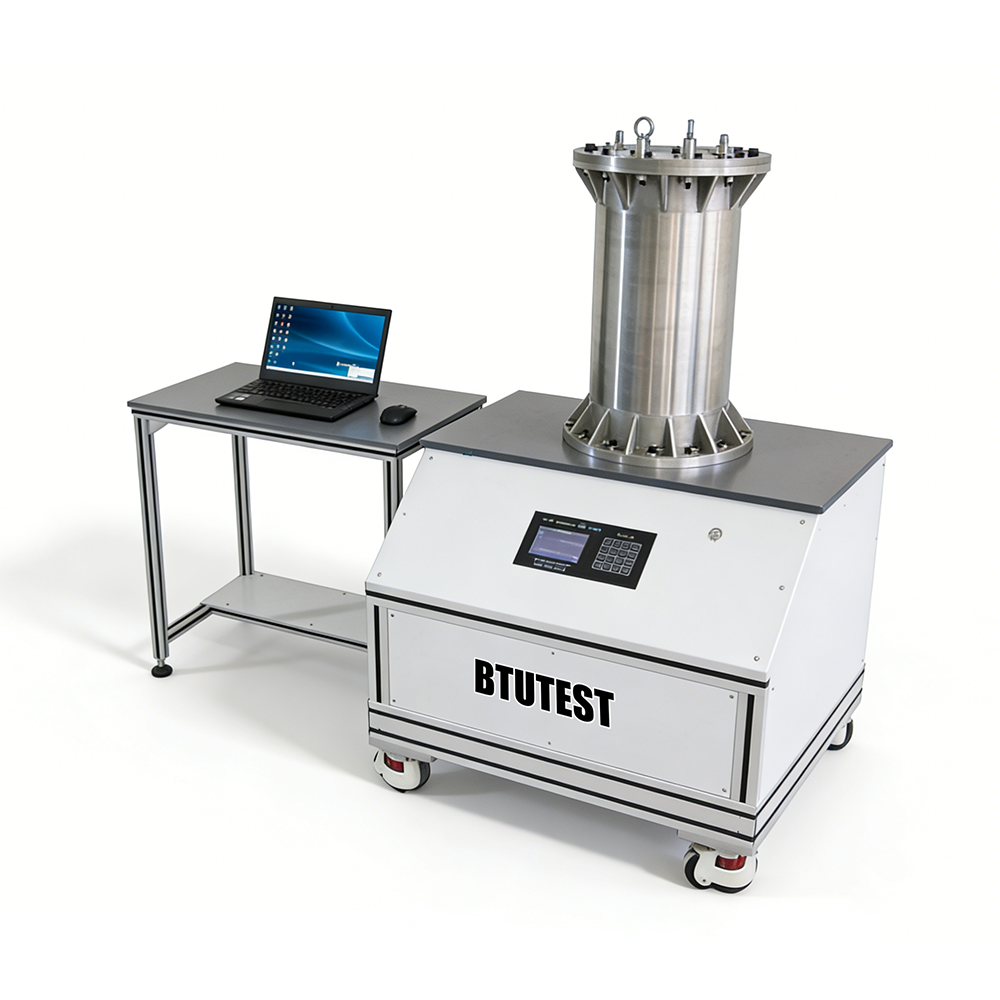

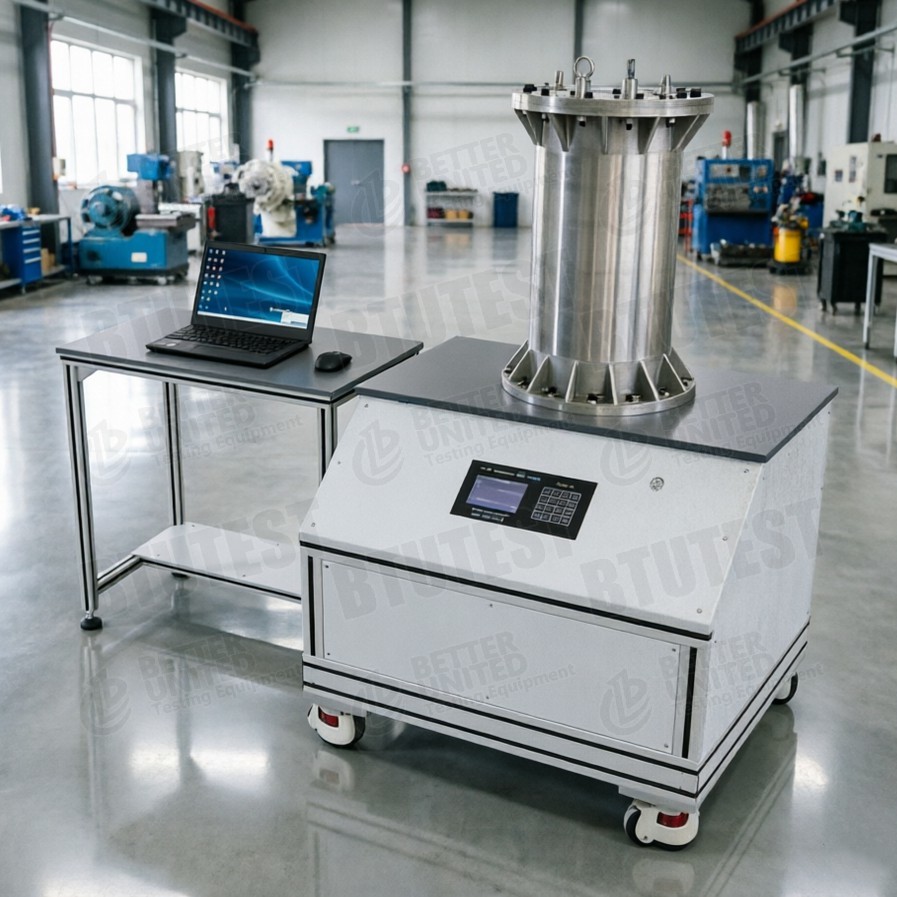

نموذج نظام تحضير واختبار العينات متعدد الوظائف (جهاز توحيد متعدد الوظائف)وحدة حرارية بريطانية-CSA-3

وصف

هذه المعدات هينظام تحضير واختبار العينات متعدد الوظائف (جهاز توحيد متعدد الوظائف)، نموذجوحدة حرارية بريطانية-CSA-3. يتم استخدامه بشكل رئيسي لإعداد عينات التربة المتجانسة وإجراء اختبارات الدمج المختلفة. يوفر النظام تحكمًا عالي الدقة في ظروف الضغط والتشوه، مع درجة عالية من الأتمتة. يمكن التحكم في عملية الاختبار بأكملها عن طريق الكمبيوتر عن طريق التحكم المؤازر، مع الحصول في الوقت الحقيقي وتحليل ظروف سطح العينة، وحالة الإجهاد والانفعال الداخلي، وتوزيع ضغط الماء المسامي الداخلي. الوظائف الرئيسية:

• تحضير عينات التربة المتجانسة
• اختبار دمج خطوة التحميل
• اختبار توحيد المعدل الثابت للإجهاد (CRS).
• اختبار توحيد معدل التحميل الثابت (CRL).
• قياس في الوقت الحقيقي لضغط الماء المسامي في مواقع متعددة

معايير الاختبار (الدولية)

• أستم D2435(توحيد التربة أحادي البعد)
• أستم D4186(المعدل الثابت لتوحيد السلالة – ​​CRS)
• أستم D4546(دمج التحميل والتفريغ وإعادة التحميل)
• إسو 17892-5(اختبار التوحيد)
• بس 1377-6(اختبار التوحيد)
• أستم D698(اختبار الضغط – المتعلق بتحضير العينة)

يمكن للمعدات أن تلبي متطلبات هذه المعايير للتحكم في التحميل، وقياس الإزاحة، ومراقبة ضغط المسام، وما إلى ذلك.

مواصفة

التفاصيل

• التكامل متعدد الوظائف- يمكنه تحضير عينات متجانسة (على سبيل المثال، عن طريق الضغط أو الدمج) وإجراء اختبارات الدمج المختلفة (التحميل المرحلي، CRS، CRL).
• حجم العينة كبير- خلية ضغط يبلغ ارتفاعها 300 مم × 600 مم، مناسبة للتربة ذات الحبيبات الخشنة أو العينات الكبيرة، مما يقلل من تأثيرات الحجم.
• تحكم مؤازر عالي الدقة- يتم التحكم في الحمل والإزاحة والسرعة بواسطة حلقة مغلقة مؤازرة، بدقة ±0.1% FS.
• قياس ضغط المسام متعدد المواضع– يمكن تركيب مستشعرات ضغط المسام على ارتفاعات مختلفة في خلية الضغط لمراقبة توزيع ضغط الماء المسامي الداخلي، وهو مفيد لتحليل الإجهاد الفعال في التربة المشبعة أو غير المشبعة.
• نطاق سرعة تحميل واسع– 0.00001–9 مم/دقيقة، يغطي الزحف، والدمج البطيء، والتحميل السريع.
• ضربة طويلة– 600 مم، مما يسمح بدمج التشوهات الكبيرة أو اختبارات الضغط.
• خزان تجميع المياه– سعة 20 لترًا لتجميع الصرف، مما يسهل قياس تغير الحجم.
• تحكم مرن- يمكن تشغيله عبر مفتاح كهرومغناطيسي، أو برنامج، أو لوحة LCD، بما يلبي تفضيلات المستخدم المختلفة.
• مادة متينة– خلية الضغط مصنوعة من الفولاذ المقاوم للصدأ 304 مقاومة للتآكل للاستخدام طويل الأمد.

طلب

• إعداد عينة متجانسة- يوفر عينات موحدة وقابلة للتكرار للاختبارات اللاحقة ثلاثية المحاور والقص المباشر والنفاذية وما إلى ذلك.
• اختبارات الدمج واسعة النطاق- تحديد خصائص التماسك للتربة الخشنة الحبيبات، والردم الصخري، والصخور الناعمة، وما إلى ذلك.
• الدمج السريع لـ CRS/CRL– الحصول بسرعة على معلمات الدمج، مما يوفر الوقت.
• دراسات توزيع الضغط المسامي– دراسة تطور ضغط المسام الداخلي في ظل ظروف حدود الصرف المختلفة والتحقق من نظرية الدمج.
• زحف طويل الأمد- قياس التشوه وتغيرات ضغط المسام تحت الحمل الثابت لتحليل سلوك الدمج الثانوي.
• الجيوتقنية البيئية– دراسة سلوك التماسك للتربة الملوثة والتربة المنتفخة وغيرها.

المزايا

• دقة عالية– دقة التحكم ±0.1% FS، لتلبية متطلبات البحث.
• حجم كبير وسكتة دماغية طويلة- عينة بقطر 300 × 600 مم، وشوط 600 مم، مناسبة للتشوه الكبير والمواد ذات الجسيمات الكبيرة.
• متعددة الوظائف- تحضير العينات + التحميل المتدرج + CRS + CRL + قياس ضغط المسام متعدد المواضع - كل ذلك في نظام واحد.
• التحكم المؤازر التلقائي بالكامل- التحكم بالكمبيوتر، والحصول على البيانات في الوقت الحقيقي، وحساب المعلمات تلقائيًا.
• ضغط المسام متعدد المواضع- يسمح بدراسة توزيع ضغط المسام المكاني، على عكس قياسات المستشعر الفردي التقليدية.
• خزان تجميع المياه ذو سعة كبيرة- 20 لتر، مناسب لتجميع العينات الكبيرة.
• عملية مرنة– لوحة مفاتيح + شاشة LCD + برنامج، خيارات تحكم متعددة.
• بناء قوي- إطار تحميل متكامل، صلابة عالية، اهتزاز منخفض.

ماذا تختار

حدد هذا الجهاز أو قارنه بالنماذج الأخرى بناءً على متطلبات الاختبار:

تدفق العملية

مثال:تحضير عينة متجانسة + اختبار توحيد CRS (مع قياس ضغط المسام متعدد المواضع)

• تحضير العينة
  • قم بخلط التربة لاستهداف محتوى الماء، ثم ضعها في خلية الضغط (قطر 300 × 600 مم) في طبقات.
  • استخدم نظام التحميل المؤازر لضغط كل طبقة لاستهداف الكثافة الجافة، وإنتاج عينة متجانسة.
  • أثناء الإعداد، قم بتضمين أجهزة استشعار ضغط المسام على ارتفاعات مختلفة (على سبيل المثال، عند 1/4، 1/2، 3/4 من ارتفاع العينة).

• التثبيت والختم
  • قم بتثبيت الغطاء العلوي، وقم بتوصيل مكبس التحميل، ومستشعر الإزاحة، وأجهزة استشعار ضغط المسام متعددة القنوات.
  • ربط خطوط الصرف بخزان تجميع المياه (20 لتر).
  • إذا كان التشبع مطلوبًا، قم بإجراء التشبع الفراغي أو تشبع الضغط الخلفي.

• تعيين معلمات الاختبار
  • في البرنامج، حدد "وحدة توحيد CRS".
  • تعيين معدل إجهاد ثابت (على سبيل المثال، 0.01 مم/دقيقة).
  • تعيين الحد الأقصى للسلالة المحورية (على سبيل المثال، 20٪) أو الحد الأقصى للحمل المحوري (30 كيلو نيوتن).
  • تعيين الفاصل الزمني للحصول على البيانات (على سبيل المثال، 1 ثانية).

• ابدأ الاختبار
  • يقوم نظام التحميل المؤازر بدفع المكبس إلى الأسفل بمعدل ثابت.
  • يسجل البرنامج الحمل المحوري، والإزاحة المحورية، وضغوط المسام في مواقع متعددة، والوقت في الوقت الحقيقي.
  • رسم منحنى الإجهاد والانفعال ومنحنيات ضغط الضغط المسامي لكل مستشعر.

• شرط التوقف
  • يتوقف تلقائيًا عند الوصول إلى الضغط المحدد مسبقًا أو الحد الأقصى للحمل.

• التفكيك والتنظيف
  • تفريغ وإزالة العينة وقياس محتوى الماء النهائي.
  • تنظيف خلية الضغط، وأجهزة استشعار ضغط المسام، والخطوط، وخزان تجميع المياه.

• معالجة البيانات
  • استنادا إلى نظرية CRS، يقوم البرنامج بحساب المعامل الإجمالي للتوحيد السيرة الذاتية (باستخدام ضغط المسام المتوسط ​​أو السفلي).
  • قارن استجابات ضغط المسام على ارتفاعات مختلفة لتحليل أنماط تبديد ضغط المسام.
  • حساب مؤشر الضغط Cc، وضغط الدمج المسبق Pc، وما إلى ذلك.
  • تصدير البيانات وإنشاء تقرير اختبار.

لتوحيد التحميل المتدرج: تعيين تسلسل التحميل (على سبيل المثال، 50، 100، 200، 400، 800 كيلو باسكال)؛ سجل الإزاحة وضغط المسام مع مرور الوقت في كل خطوة تحميل.
لتحضير العينات فقط: استخدم برنامج الضغط لضغط الطبقات دون إجراء اختبار الدمج.

ملخص:BTU-CSA-3 عبارة عن نظام متعدد الوظائف لإعداد واختبار العينات (جهاز توحيد متعدد الوظائف) يدمج إعداد العينات المتجانسة مع اختبارات الدمج المختلفة. ويتميز بحجم عينة كبير (قطر 300 × 600 مم)، وحمل محوري يصل إلى 30 كيلو نيوتن، وشوط يبلغ 600 مم، ويدعم التحميل المتدرج، وCRS، وCRL، وقياس ضغط المسام متعدد المواضع في الوقت الفعلي. دقة التحكم هي ±0.1% FS، مع تحكم أوتوماتيكي بالكامل في الحلقة المغلقة. وهي مناسبة لدراسة خصائص تماسك التربة ذات الحبيبات الخشنة والردم الصخري والعينات الكبيرة، فضلاً عن تحضير العينات المتجانسة. يجب أن يأخذ الاختيار في الاعتبار سعة الحمولة المطلوبة وحجم العينة والحاجة إلى قياس ضغط المسام متعدد المواضع. بالنسبة لاختبارات الدمج الروتينية صغيرة الحجم، قد يكون مقياس الدمج الأصغر أكثر فعالية من حيث التكلفة.
