جهاز ثلاثي المحور

1وصف

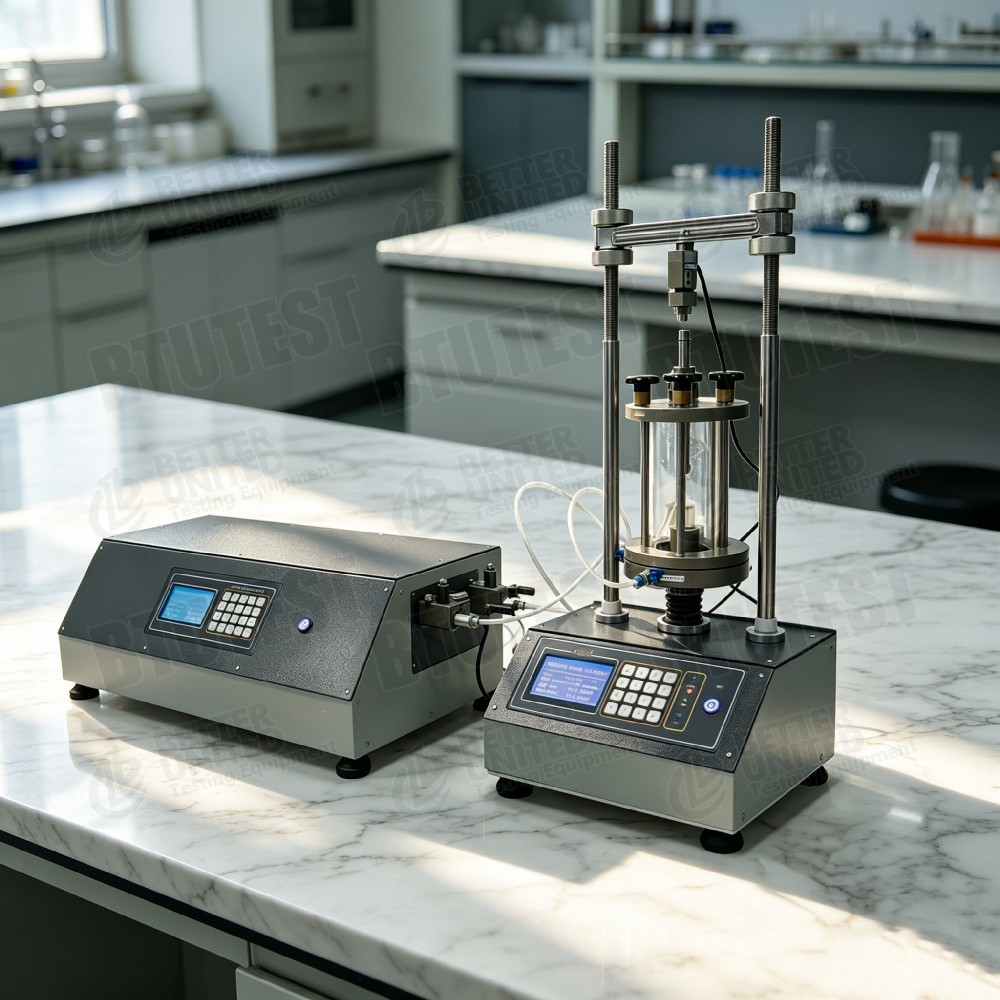

هذه المعداتجهاز ثلاثي محوري آلي بالكامل (BTU- سلسلة TTS)، تغطي النماذج TTS-1، 3، 6، 10، و 20. تستخدم بشكل رئيسي لاختبارات الضغط ثلاثي المحور في الاختبارات الجيوتكنية، ودعم أنواع الاختبارات القياسية مثل غير الموحدة Undrained (UU) ،الموحدة غير المسطحة (CU)، و Consolidated Drained (CD). يتم تجهيز النظام بمحكمات حجم عالية الدقة (الخلية / الضغط الخلفي) ويقدم وحدات اختياريات اختبار مهنية (على سبيل المثال ، توحيد k0 ، مسار التوتر ،معامل رد الفعل للجزء السفلي، وحدة مرنة، الخ) ، مما يتيح التحكم التلقائي بالكامل واكتساب البيانات.

2معايير الاختبار

• الصينية(اختبار الضغط الثلاثي المحوري الموحد)
• الصينية(اختبار ضغط ثلاثي محوري متكامل غير مسطح)
• أيه إس تي إم دي 2850(اختبار الضغط الثلاثي غير الموحد غير المسحوب)
• BS 1377(المعايير البريطانية لاختبار التربة)
• SL 237-1999(المواصفات الصينية لاختبار التربة)

وحدات اختيارية (على سبيل المثال، k0، وحدة مرنة) يمكن أن تدعم المقابلةASTMأوJGSالمعايير.

3المواصفات (المعلم)

4التفاصيل (التفاصيل التقنية)

• وظيفة الشد: يذكر TTS-10 صراحة "قوة الشد القصوى 100 كيلون"، مما يشير إلى أن هذا النموذج يدعم الحمل ثنائي الاتجاه (الضغط والتوتر) ، مناسبة لاختبارات الشد أو الحمل الدوري.
• نطاق واسع من سرعات القص: تقدم TTS-3 و TTS-6 سرعة قص الحد الأقصى من 20 ملم / دقيقة للاختبارات السريعة للقوة ، في حين أن الحد الأدنى من 0.00001 ملم / دقيقة يناسب دراسات الزحف / التهب.
• أجهزة تحكم الحجم: وحدات تحكم ضغط الخلية والضغط العكسي المستقلة، ضغط 2 ‰ 3 MPa، حجم 60 ‰ 100 مل، مناسبة لتمليء الضغط وتضخيم عينات صغيرة إلى متوسطة.
• وحدات البرمجيات الغنية: بالإضافة إلى الوحدات القياسية UU و CU و CD ، تتضمن الوحدات الاختيارية توطيد k0 ، مسار الإجهاد ، معامل ضغط الأرض الجانبي في الراحة ، معامل رد الفعل تحت الحد ، موديل القطع ،النموذج المرن (نموذج دونكان-تشانغ)، إلخ

5التطبيق

• مختبرات التعليم والبحث: تعليمات التجارب الجيوتيكانيكية العادية
• الهندسة الأساسية والطبقة الفرعية: تحديد معايير قوة القطع (c, φ)
• تحليل استقرار الحفر والميل: معايير القوة في ظروف تصريف مختلفة
• دراسات التربة الناعمة والتربة الخاصة: وحدات اختيارية لمؤشر ضغط الأرض الجانبي في الراحة، ومؤشر تفاعل الدرجات السفلية، وخصائص المودول
• معايرة معايير النموذج الجيوتكني: على سبيل المثال، مقاييس E و B لنموذج دانكان-تشانغ

6المزايا

• التشغيل التلقائي بالكامل: من التشبع، التوحيد إلى القص
• وظيفة الشد (TTS-10): يدعم اختبارات السحب، وتوسيع نطاق التطبيق
• السرعة القصوى العالية (20 ملم/دقيقة): مناسبة للاختبارات السريعة أو الحمل المسيطر على الإجهاد
• وحدات اختيارية غنية: يمكن تمديد جهاز واحد لاختبارات متقدمة مختلفة دون شراء معدات منفصلة
• فعالة من حيث التكلفة: تغطي المتطلبات الأساسية للاختبار الثلاثي المحوري الروتيني ، مناسبة لتكوين المجموعات في مختبرات اختبار التدريس أو الإنتاج

7ماذا تختار (دليل الاختيار)

8تدفق العملية

بناءً على إجراءات الاختبار الثلاثية المحورية القياسية ووظائف هذه المعدات ، فإن سير عمل الاختبار النموذجي هو كما يلي:

• إعداد العينة→ إعداد عينة التربة وفقًا للأبعاد (على سبيل المثال، Ø70 × 140 مم)
• التثبيت والشبع→ تثبيت العينة، وربط خلية / مراقبي الضغط الخلفي، وأداء تشبع الضغط الخلفي والتحقق B
• التوحيد (اختياري)→ توحيد عازل أو توحيد k0 (إذا كانت الوحدة مجهزة)
• مرحلة القص(اختر حسب نوع الاختبار):
  • UU: القص غير الموحد
  • CU: متماسكة غير مشحونة مع قياس ضغط المسام
  • CD: الموحدة المستنزفة مع قياس تغير الحجم
  • مسار الإجهاد(وحدة اختيارية)
  • اختبار نموذج المرونة / القطع(اختياري)
• جمع البيانات→ سجل تلقائيًا القوة المحورية، والنزوح، وضغط المسام، وتغير الحجم، وضغط الخلية، الضغط العكسي
• ما بعد المعالجة→ البرنامج يولد دوائر مور، منحنيات الإجهاد والإجهاد، معايير القوة (c، φ)
• الإجراءات الإضافية للوحدة الاختيارية→ على سبيل المثال، معامل اختبار رد الفعل تحت الحفرة، معامل ضغط الأرض الجانبي في اختبار الراحة، والتي أجريت وفقا للمواصفات المقابلة
