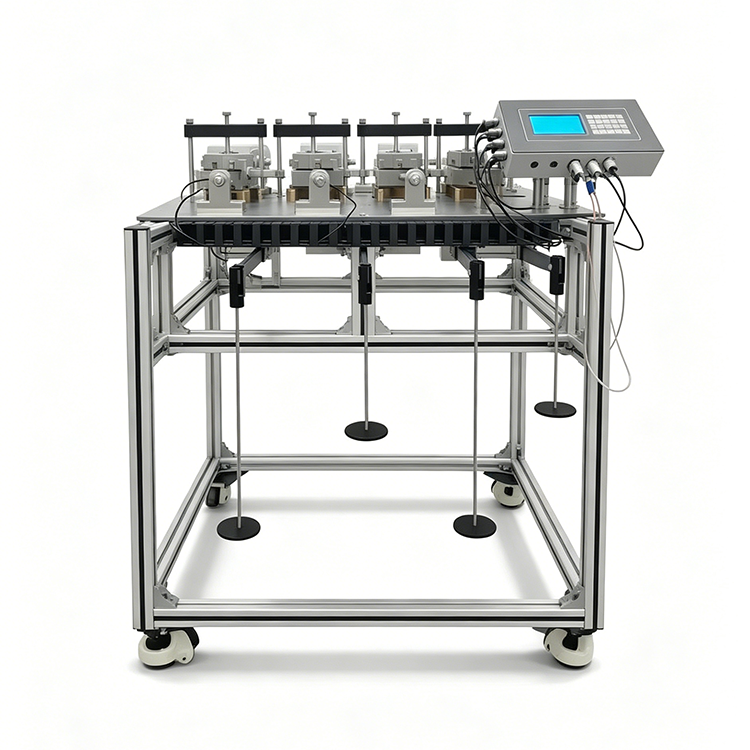

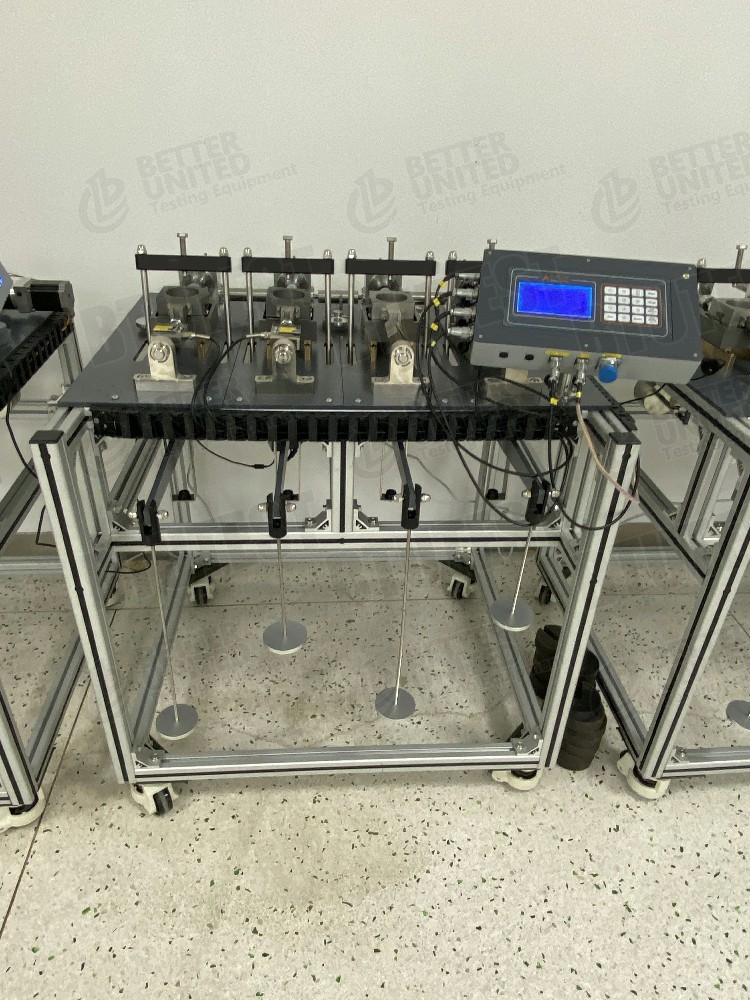

جهاز القص المباشر المكون من أربع وحدات

منتوج وصف

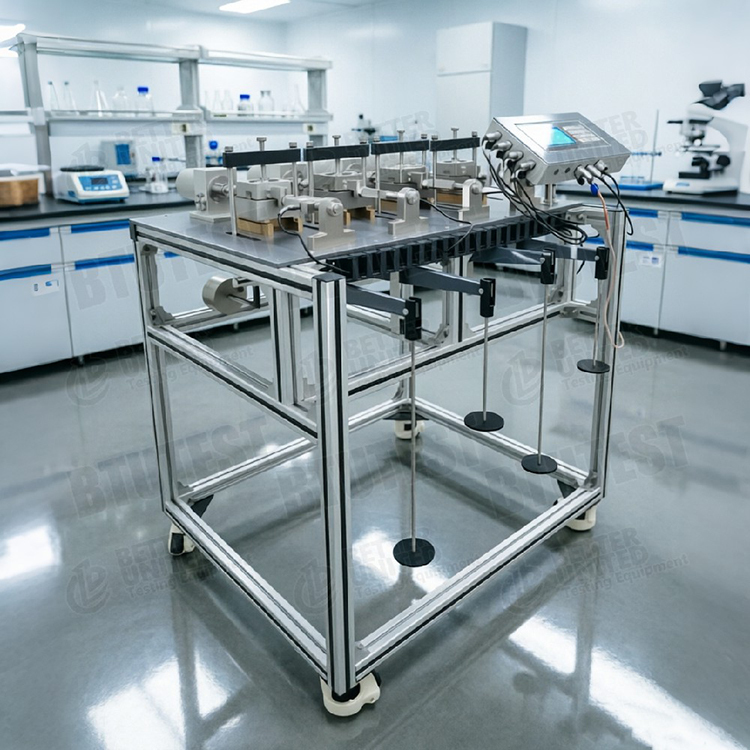

جهاز القص المباشر المكون من أربع وحدات

نماذج: وحدة حرارية بريطانية-DDS-4 /وحدة حرارية بريطانية-DDS-4A/وحدة حرارية بريطانية-DDS-4Q

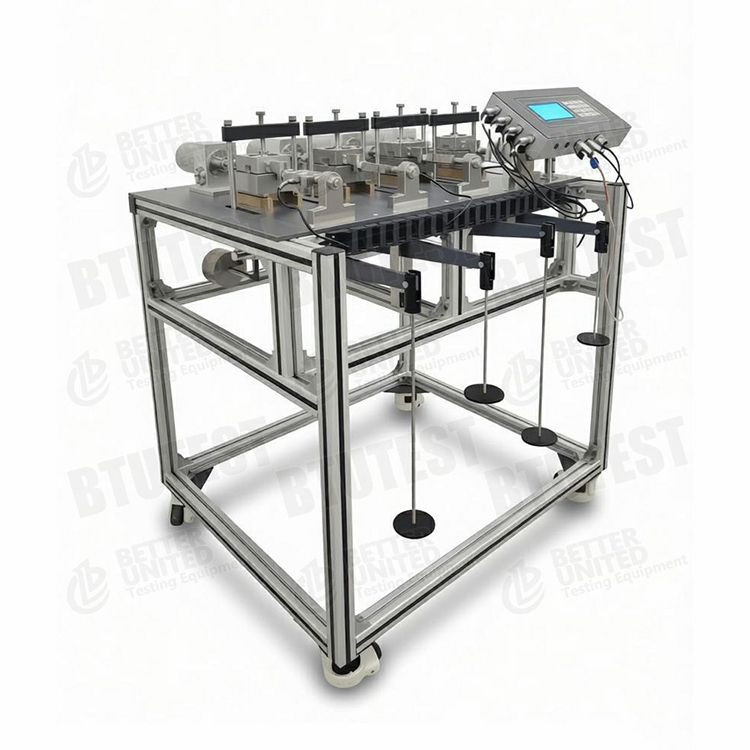

وصف

تتكون هذه السلسلة منأجهزة القص المباشر المكونة من أربع وحداتتستخدم لتحديد معلمات قوة القص (زاوية الاحتكاك الداخلي φ والتماسك ج) للتربة. تتوفر ثلاثة نماذج:



·وحدة حرارية بريطانية-DDS-4: جهاز القص المباشر الأساسي المكون من أربع وحدات (التسجيل اليدوي أو قراءة العدادات الخارجية).

·وحدة حرارية بريطانية-DDS-4A: جهاز القص المباشر للحصول على البيانات تلقائيًا من أربع وحدات، ومجهز بمسجل بيانات وبرنامج Windows للحصول على البيانات ومعالجتها تلقائيًا.

·وحدة حرارية بريطانية-DDS-4Q: جهاز قص مباشر أوتوماتيكي مكون من أربع وحدات مع تحميل هوائي (يحل محل تحميل الرافعة) وتحكم متقدم.



الميزات المشتركة:

· حجم العينة: Φ61.8 مم × الارتفاع 20 مم (حلقة القطع القياسية).

· سرعة القص: 0.00001 – 6 مم/دقيقة، تعديل بدون خطوات.

· الحد الأقصى لإزاحة القص: 8 ملم.

· أربع خلايا تحميل لقياس قوة القص الأفقية.

· الاختلافات الرئيسية بين النماذج هي في طريقة التحميل وطريقة التحكم والقدرة على الحصول على البيانات.

معايير الاختبار (الدولية)

·أستم D3080(طريقة الاختبار القياسية لاختبار القص المباشر للتربة)

·إسو 17892-10(الاختبارات الجيوتقنية – اختبار القص المباشر)

·بس 1377-7(المعيار البريطاني – اختبار القص المباشر)

·جغس 0561(طريقة اختبار القص المباشر اليابانية)

·الصينية GB/T 50123‑2019(معيار طرق اختبار التربة)



يمكن لجميع النماذج الثلاثة تلبية المتطلبات الأساسية لمعدل القص وحجم العينة ونطاق الضغط الطبيعي المحدد في المعايير المذكورة أعلاه.

مواصفة

المعلمة	وحدة حرارية بريطانية-DDS-4	وحدة حرارية بريطانية-DDS-4A	وحدة حرارية بريطانية-DDS-4Q
اسم الصك	جهاز القص المباشر المكون من أربع وحدات	جهاز القص المباشر ذو الأربع وحدات	جهاز القص المباشر الأوتوماتيكي المكون من أربع وحدات
حجم العينة (مم)	Φ61.8×H20	Φ61.8×H20	Φ61.8×H20
سرعة القص (مم/دقيقة)	0.00001 – 6 (ستبليس)	0.00001 – 6 (ستبليس)	0.00001 – 6
طريقة التحميل	تحميل الرافعة (نسبة الرافعة 12:1)	تحميل الرافعة (12:1)	تحميل هوائي
طريقة التحكم	لوحة مفاتيح غشائية مكونة من 16 مفتاحًا + شاشة LCD مقاس 240×128	لوحة مفاتيح غشائية مكونة من 16 مفتاحًا + شاشة LCD مقاس 240×128	لوحة مفاتيح غشائية مكونة من 16 مفتاحًا + شاشة LCD مقاس 240×128
الأعلى. إزاحة القص	8 ملم	8 ملم	8 ملم
ضغط التوحيد (كيلو باسكال)	0‑50‑100‑200‑300‑400 (الأوزان المتدرجة)	0‑50‑100‑200‑300‑400 (الأوزان المتدرجة)	25‑400 (قابل للتعديل باستمرار عن طريق ضغط الهواء)
أجهزة الاستشعار	4 خلايا تحميل	4 خلايا تحميل	4 خلايا تحميل
الحصول على البيانات	لا شيء (القراءة اليدوية)	مسجل البيانات + برنامج الحصول على/معالجة Windows	الاستحواذ التلقائي + البرمجيات



ملاحظة: يتمتع كل من DDS-4A وDDS-4Q بالحصول على البيانات تلقائيًا؛ والفرق الرئيسي هو طريقة التحميل. DDS‑4 يدوي/شبه تلقائي (بدون برنامج).

التفاصيل

·هيكل من أربع وحدات- يمكن اختبار أربعة صناديق قص في وقت واحد؛ يقوم كل صندوق قص بشكل مستقل بقياس قوة القص الأفقية عبر خلية التحميل الخاصة به.

·سرعة القص- 0.00001-6 مم/دقيقة قابلة للتعديل بشكل مستمر، وتغطي القص البطيء (0.02-0.05 مم/دقيقة) للقص السريع (0.8-1.2 مم/دقيقة) ومناسبة أيضًا للقص الدوري.

·خلايا التحميل- استبدال حلقات الاختبار التقليدية؛ توفير مخرجات كهربائية مباشرة بدقة عالية (±0.1% FS)، مما يسهل الحصول على البيانات تلقائيًا.

·الحد الأقصى لإزاحة القص 8 مم– يلبي متطلبات اختبار القص المباشر التقليدية (عادةً ما يصل إلى 6 مم أو 10% من القطر).

·ضغط التوحيد-

o DDS‑4 / 4A: تحميل الرافعة (12:1) بخطوات ضغط ثابتة (0، 50، 100، 200، 300، 400 كيلو باسكال) باستخدام الأوزان.

o DDS-4Q: تحميل هوائي، قابل للتعديل بشكل مستمر من 25 إلى 400 كيلو باسكال، لا حاجة لتغيير الأوزان؛ يسمح بأي قيمة ضغط متوسطة.

·طريقة التحكم- تستخدم جميع الطرازات لوحة مفاتيح غشائية + شاشة LCD لا تعمل باللمس (240×128) لضبط معدل القص، والبدء/الإيقاف، وما إلى ذلك.

·الحصول على البيانات (DDS‑4A / 4Q فقط)-

o مسجل بيانات خارجي متصل بخلايا التحميل الأربع.

o يعرض برنامج Windows (برنامج الحصول على وحدة حرارية بريطانية ومعالجتها) منحنيات إزاحة قوة القص في الوقت الفعلي، ويحفظ البيانات تلقائيًا، ويصدرها إلى Excel.

o وحدة ما بعد المعالجة: ترسم غلاف القوة من ضغوط القص القصوى عند ضغوط عادية مختلفة وتحسب c وφ.

طلب

· الاختبارات الجيوتقنية الروتينية: تحديد قوة القص للتربة المتماسكة والطمي والرمل وغيرها.

· تحليل استقرار المنحدر: يوفر معلمات c وφ.

· تقييم قدرة التحمل: يوفر معايير القوة لتصميم الأساس الضحل والعميق.

· هندسة الملء: مراقبة جودة مواد الردم.

· المختبرات التعليمية: دورات معمل ميكانيكا التربة الجامعي.

· التطبيقات البحثية: اختبارات القص الدوري (تدهور القوة تحت التحميل الدوري)؛ يسمح نموذج التحميل الهوائي (DDS-4Q) بضغط طبيعي متغير باستمرار لمحاكاة أعماق مختلفة.

المزايا

·تكوين أربع وحدات- تم اختبار أربعة ضغوط طبيعية مختلفة في وقت واحد؛ أربعة أضعاف كفاءة جهاز الوحدة الواحدة.

·نطاق واسع لسرعة القص بدون خطوات- يلبي معايير الاختبار المختلفة (القص البطيء، القص السريع، القص الدوري).

·خلايا التحميل- دقة عالية (0.1% FS)، أفضل بكثير من حلقات الاختبار التقليدية (عادة 1% FS).

·تحميل الرافعة (DDS‑4/4A)- بسيطة وموثوقة ولا تحتاج إلى طاقة ومنخفضة التكلفة.

·تحميل هوائي (DDS-4Q)– الضغط العادي قابل للتعديل بشكل مستمر، لا يتغير في الوزن، يحاكي مسارات الضغط العشوائية، أتمتة أعلى.

·الاكتساب والمعالجة التلقائية (4A/4Q)- يقلل من الخطأ البشري، ويحسب c وφ تلقائيًا، وينشئ التقارير، ويوفر الوقت.

·إطار خفيف الوزن- هيكل من الألومنيوم (من الوثيقة السابقة)، مقاوم للتآكل، مزود بعجلات.

·شاشة لا تعمل باللمس– مناسب لبيئة المختبر (يقاوم التربة والماء ويمكن تشغيله بالقفازات).

ماذا تختار

حدد النموذج وفقًا لمتطلبات الاختبار:



متطلبات	النموذج الموصى به	سبب
ميزانية محدودة، عرض توضيحي للتدريس فقط أو عدد قليل من الاختبارات، والقراءة اليدوية مقبولة	وحدة حرارية بريطانية-DDS-4	النموذج الأساسي، لا يوجد اقتناء تلقائي، بأقل تكلفة
يحتاج البحث الروتيني أو مراقبة الجودة إلى الحصول على البيانات ومعالجتها تلقائيًا	وحدة حرارية بريطانية-DDS-4A	تحميل الرافعة + اكتساب تلقائي، أداء جيد من حيث التكلفة
تحتاج إلى إجهاد طبيعي متغير باستمرار (على سبيل المثال القوة عند الضغوط المختلفة)	وحدة حرارية بريطانية-DDS-4Q	تحميل هوائي، ضغط قابل للتعديل بشكل مستمر، بدون أوزان
اختبار القص الدوري	DDS-4A أو 4Q	يتطلب برنامجًا يدعم وضع القص الدوري (تحقق من إصدار البرنامج)
نريد القضاء على التعامل مع الوزن تماما، وأتمتة أعلى	DDS-4Q	تحميل هوائي مع التحكم في الضغط القابل للبرمجة
فقط القص السريع/البطيء التقليدي، وخطوات الضغط الثابتة كافية	DDS-4A	تحميل الرافعة له تكلفة أقل ولا يزال يوفر الاستحواذ التلقائي



ملحوظة: على الرغم من أنه يمكن ترقية DDS-4 لاحقًا باستخدام مسجل بيانات، إلا أنه من الاقتصادي بشكل عام شراء DDS-4A أو 4Q مباشرة.

تدفق العملية

مثال باستخداموحدة حرارية بريطانية-DDS-4A(تحميل الرافعة + الاستحواذ التلقائي):



1.تحضير العينة

o قطع التربة غير المضطربة أو تحضير العينات المعاد تشكيلها باستخدام حلقات القطع بقطر 61.8 × 20 مم. إعداد ما لا يقل عن 4 عينات (لأربعة مستويات الإجهاد العادية، على سبيل المثال 50، 100، 200، 400 كيلو باسكال).

o قم بالتشبع (النقع) إذا لزم الأمر أو احتفظ بمحتوى الماء الطبيعي.



2.تركيب العينة

o ضع الحلقة مع العينة في صندوق القص السفلي وقم بمحاذاة الصندوق العلوي.

o تركيب الحجر المسامي ومكبس التحميل.

o ضع مجموعة تحميل الرافعة وقم بتطبيق الأوزان وفقًا للضغط الطبيعي المستهدف (نسبة الرافعة 12:1؛ احسب الكتلة المطلوبة).



3.تعيين المعلمات

o استخدم شاشة LCD ولوحة المفاتيح لضبط معدل القص (على سبيل المثال، 0.8 مم/دقيقة للقص السريع).

o ضبط حد إزاحة القص (على سبيل المثال 6 مم).

o في برنامج الاستحواذ، قم بإدخال معرف العينة، والضغط الطبيعي، ومعدل القص، وما إلى ذلك.



4.ابدأ بالقص

o قم بتشغيل المحرك لتحريك صندوق القص أفقيًا.

o تقوم خلايا الحمل بقياس قوة القص بشكل مستمر؛ يسجل مستشعر الإزاحة الإزاحة.

o يعرض البرنامج منحنيات إزاحة إجهاد القص في الوقت الفعلي لجميع القنوات الأربع.



5.شرط التوقف

o عند الوصول إلى إزاحة القص المحددة مسبقًا (على سبيل المثال 6 مم) أو انخفاض إجهاد القص بشكل ملحوظ بعد الذروة، يتوقف المحرك تلقائيًا (يمكن للبرنامج ضبط شروط التوقف).



6.كرر أو استمر

o إزالة الأوزان، وإخراج العينات، وتنظيف صناديق القص.

o تعمل الوحدات الأربع في وقت واحد - يتم إجراء أربعة اختبارات إجهاد عادية مختلفة بالتوازي (بافتراض التحكم المستقل، وعادةً ما يتم تشغيلها جميعها في نفس الوقت).



7.معالجة البيانات

o يسجل البرنامج تلقائيًا ذروة إجهاد القص لكل عينة.

o أدخل الضغوط العادية الأربعة (σ) وذروة القص المقابلة.

o يرسم البرنامج تلقائيًا نقاط التشتت τ‑σ، ويلائم الخط المستقيم، ويحسب التماسك c (التقاطع) وزاوية الاحتكاك الداخلي φ (المنحدر).

o إنشاء تقرير اختبار (بما في ذلك المنحنيات وقيم c وφ) ويمكن تصديره إلى Excel.



8.التنظيف والصيانة

o صناديق القص النظيفة، وخلايا التحميل، والأحجار المسامية.

o التحقق من مكونات الرافعة والقيادة؛ تفريغ الأوزان عند عدم استخدامها لفترات طويلة.



لDDS-4Q(تحميل هوائي):

· لا حاجة لإضافة الأوزان يدوياً. اضبط الضغط الطبيعي المطلوب عبر منظم الضغط (على سبيل المثال أي قيم مثل 30، 60، 120، 240 كيلو باسكال، وما إلى ذلك).

· تم استبدال خطوة "تطبيق الأوزان" بـ "ضبط ضغط الهواء وتثبيته".

· جميع الخطوات الأخرى هي نفسها بالنسبة لـ DDS‑4A.



ملخص:توفر سلسلة BTU-DDS-4/4A/4Q خط إنتاج كامل بدءًا من التشغيل اليدوي الأساسي وحتى التحميل الهوائي الأوتوماتيكي بالكامل. يعد DDS-4 مناسبًا للتطبيقات ذات الميزانية المحدودة، ويوفر DDS-4A أفضل نسبة أداء من حيث التكلفة مع الاستحواذ التلقائي، ويعتبر DDS-4Q مثاليًا للأبحاث المتقدمة التي تتطلب إجهادًا عاديًا متغيرًا باستمرار. يجب على المستخدمين تحديد النموذج المناسب بناءً على تكرار الاختبار ومتطلبات التشغيل الآلي وطريقة التحميل العادية المفضلة.
