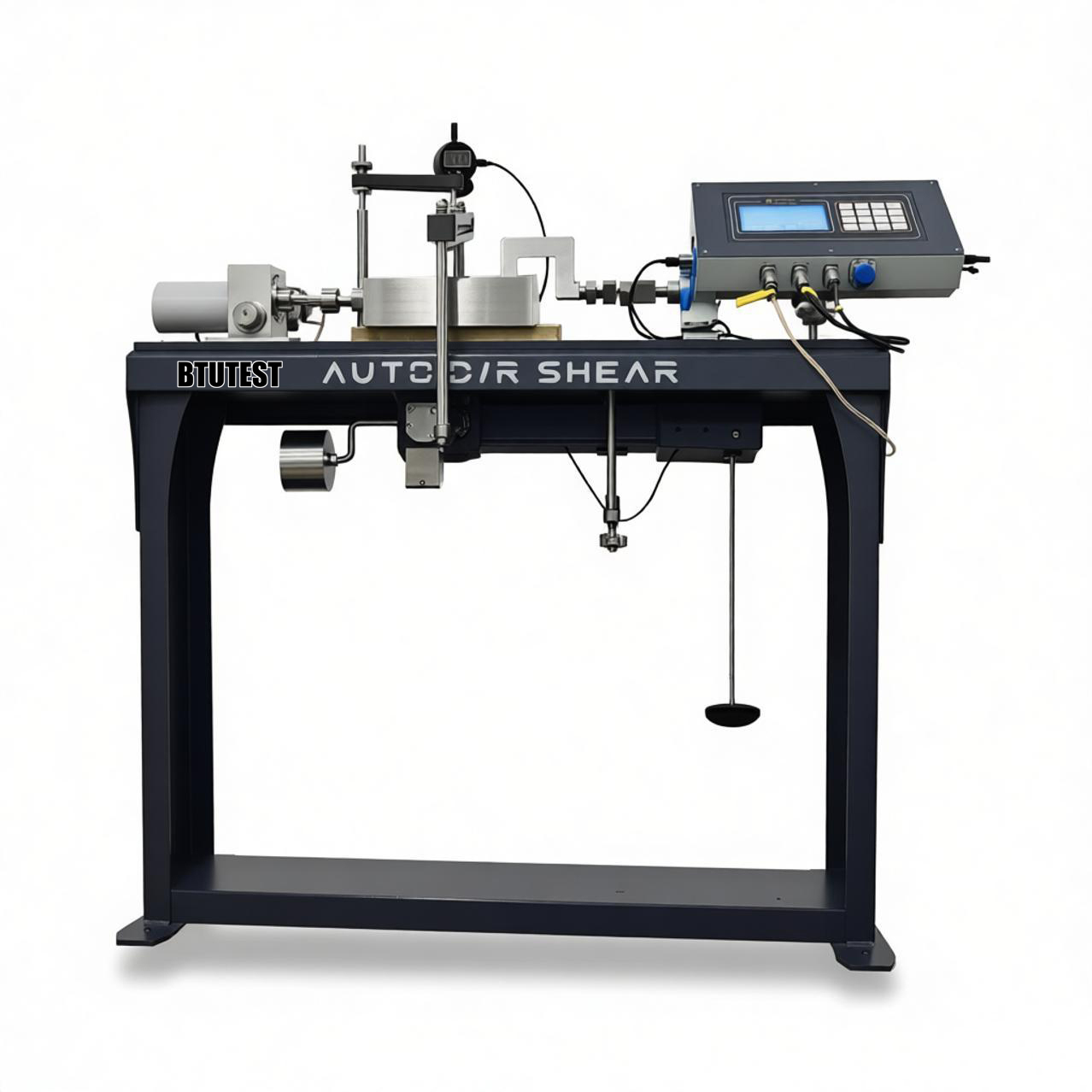

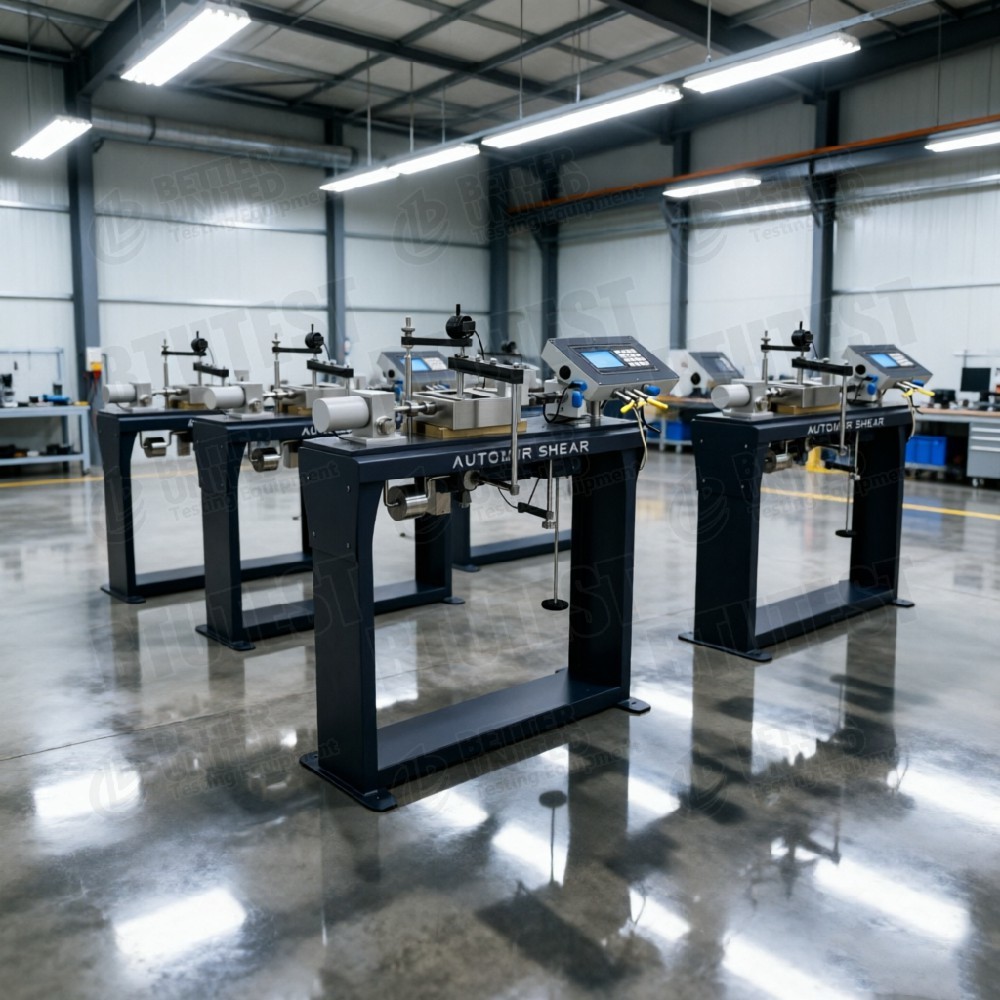

جهاز القص المباشر المتبقي الأوتوماتيكي

منتوج وصف

أجهزة القطع المباشر المتبقية الآلية بالكاملBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

الوصف

هذه السلسلة تتكون من:أجهزة القطع المباشر المتبقية الآلية بالكاملباستخدام نظام محركات محمولة يسيطر عليها المعالج الدقيق وإدخال الأوامر على لوحة المفاتيح. وتشمل المزايا القدرة على إيقاف وتعيين سرعة الاختبار ، والتحكم في الكمبيوتر عبر واجهة USB 3.0 ،سرعة و وظائف قابلة للبرمجة من قبل المشغل، ونظام التحقق الذاتي. يوفر العودة السريعة إلى وظيفة الموقف الأولي وسيلة مريحة لإعادة تعيين صندوق القطع عند بدء اختبار جديد أو مواصلة اختبار القطع المتبقي.

وتشمل النماذج:

• BTU- دي دي اس 10: أجهزة القطع المباشر القياسية البريطانية (حمل الرافعة)
• BTU- دي دي اس-5: أجهزة القص المباشرة الأمريكية القياسية (حمل الرافعة)
• BTU-DDS-5F: آلة القطع المباشر المتبقية الآلية بالكامل (5 كين)
• BTU-DDS-10F: آلة القطع المباشر المتبقي الآلي بالكامل (5 كين؟ يظهر الجدول 5 كين ، ولكن النموذج يقترح 10 كين

المهام الرئيسية:

• التوحيد القياسي، القطع القياسي، القطع السريع، القطع الدوري، القطع المباشر الرئولوجي
• وحدة اختياري اختبار الاحتكاك على الواجهة وحدة التحكم في درجة الحرارة

معايير الاختبار (الدولية)

• المعيار البريطاني (BTU-DDS-10): تتوافق معBS 1377
• المعيار الأمريكي (BTU-DDS-5): تتوافق معأيه إس تي إم دي 3080
• النماذج المتبقية التلقائية بالكامل (DDS-5F / 10F): يمكن أن تلبي كل من المعايير البريطانية والأمريكية وكذلك معايير اختبار القوة المتبقية مثلالصيغة:,طراز ASTM D6467(تأكيد مع الشركة المصنعة).

معايير أخرى ذات صلة:

• الصيغة الدولية(اختبار القطع المباشر)
• AASHTO T-236
• EN 1997-2(الرمز الأوروبي 7)

المواصفات

ملاحظة: على الرغم من أن اسم نموذج BTU-DDS-10F يحتوي على 10F ، إلا أن الجدول لا يزال يدرج القوة العادية وقوة القطع الأفقية على 5 kN. هذا قد يكون خطأ في الكتابة.تحقق مع الشركة المصنعة عن المواصفات الفعلية.

تفاصيل

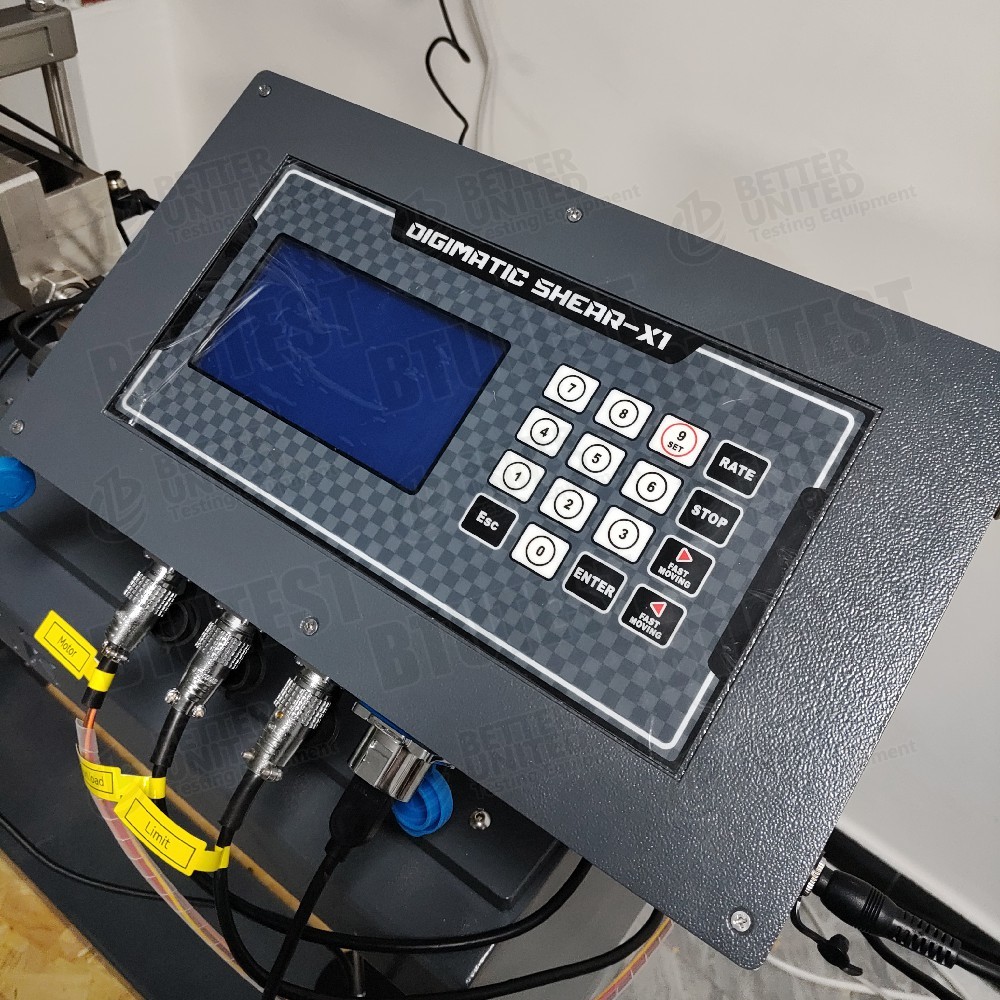

• نظام التحكم في المعالجات الدقيقةسرعة الاختبار القابلة للبرمجة، وقفة، إعادة تعيين؛ الاتصال USB 3.0 مع الكمبيوتر.
• العودة السريعة إلى الموقف الأولييعد صندوق القص تلقائيًا إلى موقعه الأولي بعد الاختبار أو أثناء القص المتبقي ، مما يحسن من الراحة.
• التوافق بين المعايير المزدوجةيستخدم المعيار البريطاني (DDS-10) عينات مربعة (60 × 60 أو 100 × 100 مم) ؛ يستخدم المعيار الأمريكي (DDS-5) عينات مستديرة (Φ61.8 × 20 مم).
• النماذج المتبقية الآلية بالكامل (DDS-5F/10F)تحميل الحلقة المغلقة للخدمة ، قشرة تلقائية متبادلة لاختبار القوة المتبقية.
• تحميل الرافعة (DDS-10/5)تحميل الوزن التقليدي، بسيط وموثوق به، ولكن يتطلب تغيير الوزن يدويا.
• نطاق واسع لسرعة القطع0.000019.99999 مم/دقيقة، تغطي القطع البطيء إلى السريع.
• تحويل قشر كبير- يصل إلى 25 ملم، أكبر بكثير من القطع المباشر التقليدي (6-8 ملم) ، مناسبة لاختبار القوة المتبقية التي تتطلب تحريكًا كبيرًا.
• وحدات اختيارية- الاحتكاك على الواجهة (هيكل التربة، الجيوسينتيز) والتحكم في درجة الحرارة (المدى الذي سيتم تأكيده).
• وحدات البرمجيات- التوحيد القياسي، القطع القياسي، القطع السريع، القطع الدوري، القطع المباشر الرئولوجي، الخ.

التطبيق

• اختبار القوة المتبقيةتحديد قوة القطع المتبقية (cr، φr) لأراضي منطقة الانزلاق، وخرق الصدع، وما إلى ذلك، تحت الانزلاق الكبير.
• اختبارات القطع المباشر التقليديةقشر سريع، قشر متكامل، قشر بطيء للحصول على القوة القصوى.
• القطع الدوري- محاكاة تدهور القوة تحت الزلزال أو تحميل الموجة.
• القطع المباشر الريولوجيدراسة سلوك التربة على المدى الطويل.
• الاحتكاك بين الواجهاتمع وحدة اختيارية، اختبار التربة-الخرسانة، التربة-الغشاء الجيولوجي، الخ، زوايا الاحتكاك الواجهة.
• الاختبارات المسيطرة على درجة الحرارةمع وحدة درجة الحرارة الاختيارية، دراسة تأثيرات درجة الحرارة على قوة القطع.
• الامتثال للمعايير الدوليةيلبي BS 1377 و ASTM D3080 ، مناسب للمشاريع المحلية والدولية.

المزايا

• الامتثال للمعايير المتعددةنماذج بريطانية وأمريكية قياسية مخصصة، بالإضافة إلى نماذج عامة ذاتية التشغيل بالكامل.
• تحرك كبير للقشر (25 ملم)مناسبة أفضل لاختبار القوة المتبقية من القطع المباشر التقليدي (6-8 ملم).
• حلقة مغلقة أوتوماتيكية بالكامل (نماذج F)- القص التلقائي المتبادل دون تدخل يدوي، التحكم الدقيق في مسار الإجهاد / الإجهاد.
• نطاق واسع لسرعة القطع0.000019.99999 ملم/دقيقة بدون خطوة، من الزحف إلى القطع السريع.
• واجهة USB 3.0نقل البيانات عالية السرعة، القدرة على التحكم عن بعد.
• وظيفة العودة السريعةتحسين الكفاءة، وخاصة للقشرة المتعددة المراحل.
• البرمجيات الوحيدةيمكن الجمع بين وحدات التوحيد والقطع والدورية والريولوجية حسب الحاجة.
• قابلية التوسعوحدة التحكم في الاحتكاك والدرجة الحرارية.

ماذا تختار؟

حدد النموذج بناءً على متطلبات الاختبار:

ملاحظة: الفرق الرئيسي بين DDS-5F و DDS-10F قد يكون حجم العينة (DDS-5F للعينات الأمريكية المستديرة ، DDS-10F للعينات البريطانية المربعة) ،ولكن الجدول غير واضح تأكيد مع الشركة المصنعة.

تدفق العملية

مثال:اختبار القوة المتبقية على الطين المشبعة (القطع المتبادل) باستخدام جهاز القطع المباشر المتبقية الآلي بالكامل (BTU-DDS-5F)

• إعداد العينة
  • قطع عينة طينية غير مشوشة أو معاد تشكيلها باستخدام حلقة قطع Φ61.8 × 20 ملم ؛ تشبع.
  • قم بقياس محتوى المياه الأولية وكثافتها.

• تثبيت العينة

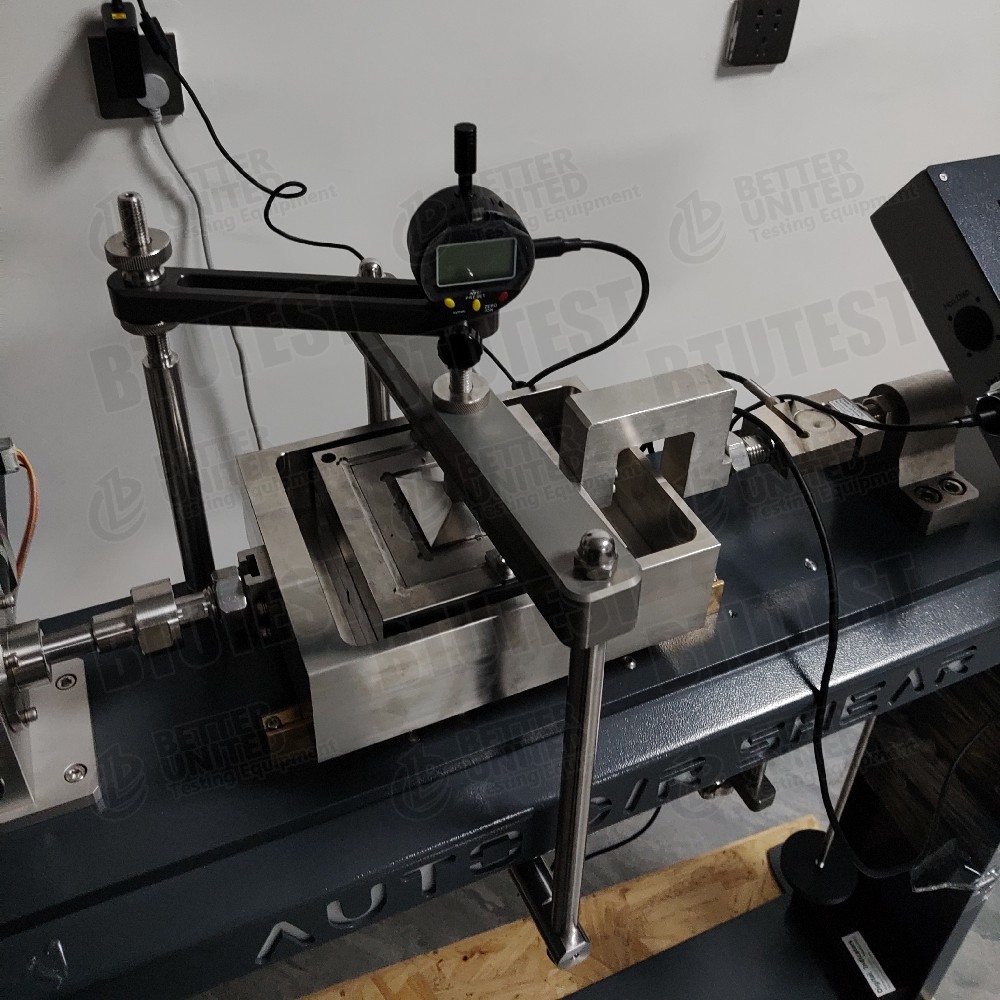

  • ضع العينة في صندوق القطع السفلي، ووضع الصندوق العلوي، والحجارة المسامية، ولوحة التحميل.
  • وضع صندوق القطع في إطار تحميل القطع المباشر، وربط قضبان التحميل العادية والأفقية.
  • تثبيت أجهزة استشعار الانتقال (أفقي ورأسي).

• تطبيق الضغط الطبيعي
  • تطبيق الجهد الطبيعي المستهدف (على سبيل المثال، 100 كيبا) عبر نظام الحلقة المغلقة.
  • سجل الانحراف الطبيعي حتى يكون التوحيد مستقراً (حالة استنزاف).

• حدد معايير القطع
  • حدد ‬وحدة القطع المتبقية‬ أو ‬وحدة القطع المتبادلة‬.
  • حدد سرعة القطع (على سبيل المثال، 0.5 ملم/دقيقة).
  • وضع الحد الأقصى لنزوح القطع (على سبيل المثال، 10 ملم).
  • حدد الحد الأقصى لتحريك القطع العكسي (على سبيل المثال، 10 مم) وعدد الدورات (على سبيل المثال، 5).
  • اختر وضع التحكم: تحكم التوتر (معتاد).

• ابدأي بالقطع المتبادل
  • نظام الخدمة الأفقي يدفع صندوق القطع إلى الأمام ؛ بعد الوصول إلى الحد الأمامي ، فإنه يعود تلقائيًا.
  • يسجل البرنامج قوة القطع والنزوح والوقت لكل نصف دورة في الوقت الحقيقي.
  • منحنى تحريك الإجهاد من خلال القطع (دورات متعددة).

• حالة التوقف
  • يتوقف تلقائيًا عند الانتهاء من العدد المحدد مسبقًا من الدورات أو استقرار ضغط القطع (تم تحقيق القوة المتبقية).

• التفكيك والتنظيف
  • أطلق قوة طبيعية، أخرج العينة، نظف صندوق القطع.

• معالجة البيانات
  • يحدد البرنامج تلقائيًا ذروة إجهاد القطع (الدورة الأولى) وإجهاد القطع المستقر (الباقي) لكل نصف دورة.
  • بالنسبة للاختبارات التي تُجرى عند إجهادات طبيعية مختلفة، قم بتخطيط غلاف القوة المتبقية لحساب cr و φr.
  • توليد تقرير الاختبار.

بالنسبة لنماذج تحميل الرافعة (DDS-10/5): يتم تطبيق الإجهاد الطبيعي يدويًا باستخدام الأوزان ؛ أثناء القص ، هناك حاجة إلى تسجيل يدوي أو مسجل بيانات خارجي.

ملخص:هذه السلسلة تقدم أجهزة القطع المباشرة ذات الرافعة الرافعة (المعيار البريطاني) (نموذج مربع) ، الأمريكي (المعيار المستدير)بالإضافة إلى أجهزة القطع المباشر المتبقية ذات الحلقة المغلقة ذاتية التحكم بالكامل (5F/10F)النماذج التلقائية بالكامل تدعم القطع المتبادل لتحقيق القوة المتبقية.يمكن تزويد جميع النماذج اختياريًا بوحدة التحكم في الاحتكاك والدرجة الحراريةيجب أن يستند الاختيار إلى شكل العينة، والامتثال للمعايير المحددة، والحاجة إلى اختبار القطع المتبقي التلقائي بالكامل،وما إذا كانت قوة القطع العالية (10 كين) مطلوبة.
