جهاز القص المباشر الذي يتم التحكم في درجة حرارته

منتوج وصف

سلسلة أجهزة القص المباشر التي يتم التحكم في درجة حرارتها

نماذجوحدة حرارية بريطانية-DDS-1FT / DDS-3FT / TRA-15FT

وصف

تشتمل هذه السلسلة على ثلاثة أجهزة قص مباشر يمكن التحكم بدرجة حرارتها لاختبار قص التربة في ظل ظروف درجات حرارة مختلفة، وتحديدًا لدرجات الحرارة التقليدية والتربة المتجمدة واختبار القوة المتبقية. النماذج هي:

• وحدة حرارية بريطانية-DDS-1FT: جهاز قص مباشر أوتوماتيكي بالكامل يتم التحكم بدرجة حرارته (وحدة واحدة، 0~90 درجة مئوية)
• وحدة حرارية بريطانية-DDS-3FT: جهاز القص المباشر للتربة المجمدة الأوتوماتيكي بالكامل (وحدة واحدة، -20 إلى 90 درجة مئوية)

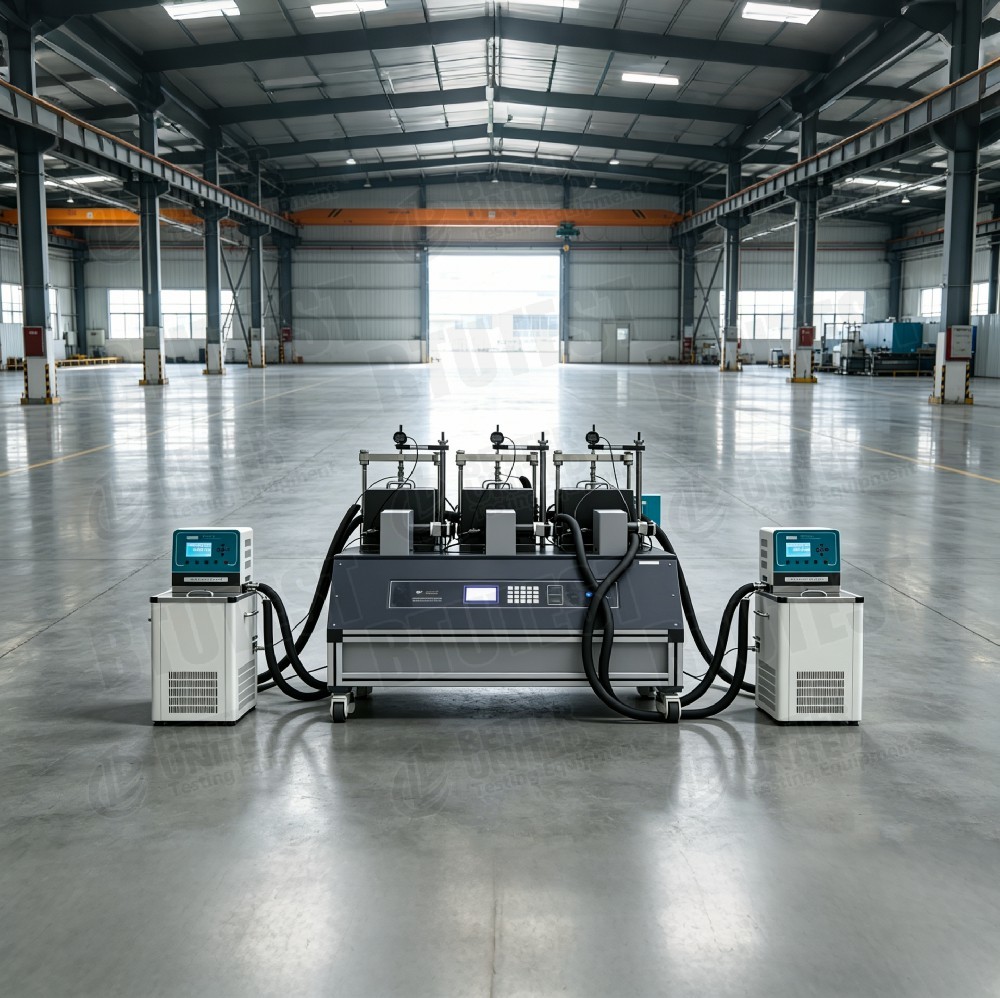

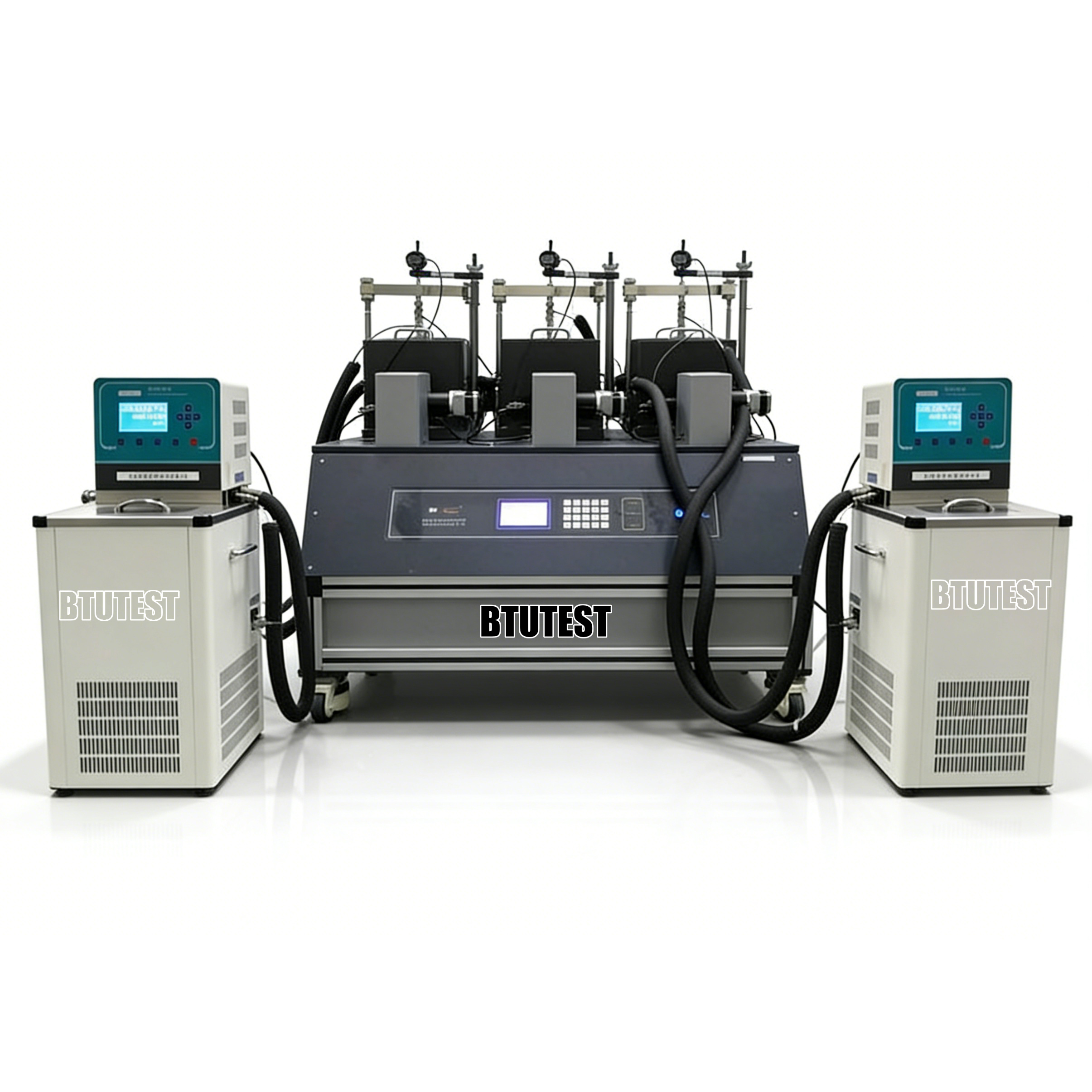

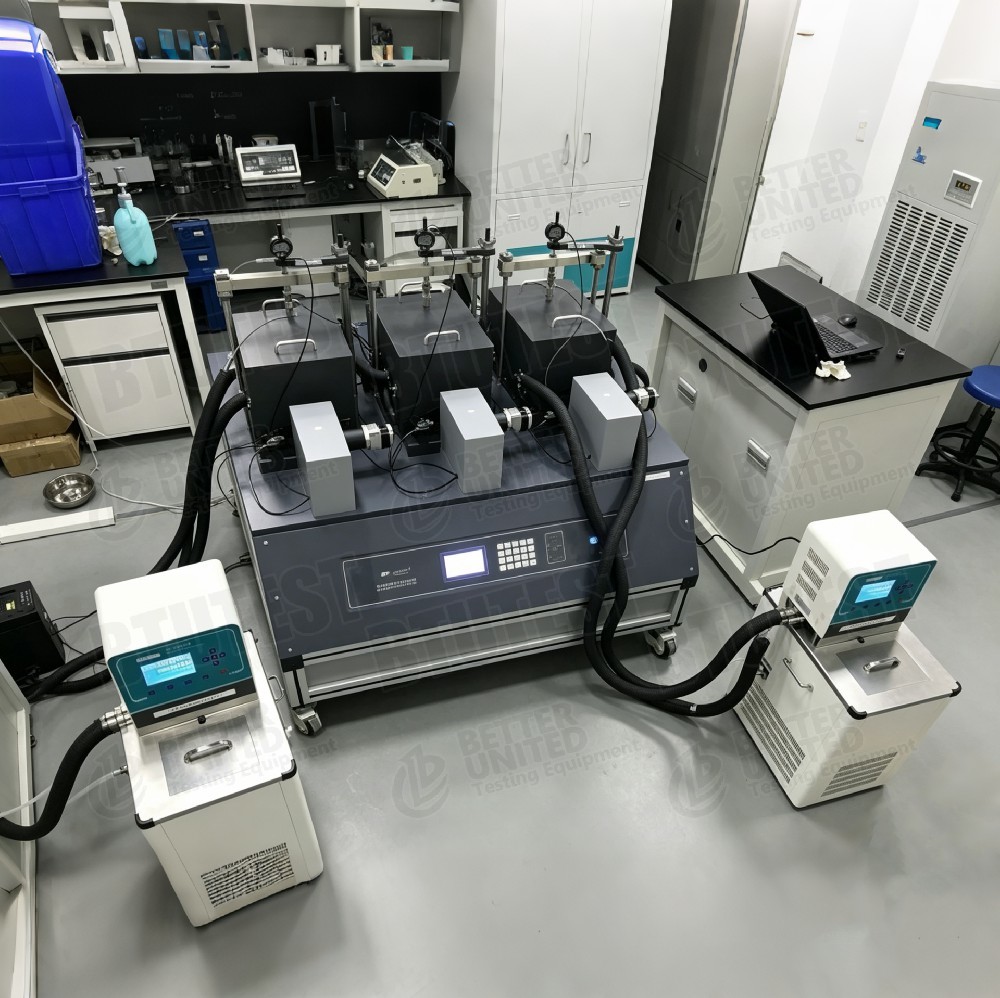

• وحدة حرارية بريطانية-TRA-15FT: جهاز القص المباشر المتبقي الأوتوماتيكي بالكامل المكون من ثلاث وحدات والذي يتم التحكم في درجة حرارته (ثلاث أوعية مستقلة يمكن التحكم في درجة حرارتها، 0 ~ 90 درجة مئوية)

الميزات المشتركة:

• حجم العينة: Φ61.8 مم × الارتفاع 20 مم (حلقة القطع القياسية)
• معدل القص: 0.00001‑6 مم/دقيقة
• الحد الأقصى للضغط الطبيعي: 1.6 ميجا باسكال (جميع النماذج الثلاثة)
• الحد الأقصى لإجهاد القص: 1.6 ميجا باسكال (DDS-1FT وTRA-15FT)؛ DDS-3FT: 10 ميجا باسكال
• دقة الاقتناء: ±0.1% FS
• وضع التحميل: التحكم في الحلقة المغلقة المؤازرة؛ يمكن التحكم في الاتجاه الأفقي أو التحكم في الإجهاد
• الشاشة: شاشة LCD مقاس 240 × 128 + لوحة مفاتيح غشائية (يختلف عدد أرقام لوحة المفاتيح)
• وحدات الاختبار: الدمج القياسي (تحميل الخطوة)، القص المباشر، القص الدوري، القص المباشر الريولوجي

معايير الاختبار (الدولية)

• أستم D3080(اختبار القص المباشر)
• أستم D7329(اختبار القص المباشر للتربة المجمدة)
• أستم D7608(تحديد القوة المتبقية باستخدام القص الترددي)
• أستم D5321(قص الواجهة – مبدأ مماثل)
• إسو 17892-10(اختبار القص المباشر)
• بس 1377-7(اختبار القص المباشر)
• بالنسبة للاختبارات التي يتم التحكم في درجة حرارتها،أستم D6519(الخصائص الحرارية للتربة) قد تكون ذات صلة أيضًا.

تعد قدرة إجهاد القص العالي التي تبلغ 10 ميجا باسكال في DDS-3FT مناسبة للتربة المجمدة أو المواد عالية القوة.

مواصفة

التفاصيل

• وحدة واحدة مقابل ثلاث وحدات- DDS-1FT/3FT عبارة عن وحدة واحدة (عينة واحدة في كل مرة)؛ TRA-15FT عبارة عن ثلاث وحدات، مما يسمح بالقص المتزامن لثلاث عينات، مما يحسن الكفاءة بشكل كبير.
• إجهاد القص العالي (DDS-3FT)- الحد الأقصى لإجهاد القص 10 ميجا باسكال، مناسب للتربة المتجمدة والجليد والمواد عالية القوة (التربة التقليدية عادة .61.6 ميجا باسكال).
• اختلافات التحكم في درجة الحرارة-
  • DDS-1FT: 0~90 درجة مئوية، مناسب لاختبارات درجات الحرارة العالية العامة (مثل الأسفلت والخزانات الحرارية) والظروف المحيطة.
  • DDS-3FT: -20~90 درجة مئوية، يغطي التربة المتجمدة (تحت الصفر) إلى درجة حرارة عالية، ومناسب للدراسات الموسمية والتربة الصقيعية.
  • TRA-15FT: ثلاث أوعية يتم التحكم فيها بشكل مستقل، كل منها 0~90 درجة مئوية، مما يسمح بإجراء الاختبارات في درجات حرارة مختلفة في وقت واحد، بدقة ±0.1 درجة مئوية.
• التحكم في الحلقة المغلقة المؤازرة- يستخدم كل من التحميل العادي والأفقي محركات مؤازرة، مما يتيح التحكم الدقيق في الضغط أو مسار الانفعال ودعم الاختبارات الدورية والانسيابية.
• القص المباشر المتبقي- يتضمن اسم TRA-15FT كلمة "متبقية"، ومن المحتمل أن تحقق القوة المتبقية عبر القص الترددي (تأكيد وحدة البرنامج).
• تكوين الاستشعار- تشتمل كل وحدة على خليتي تحميل (عادية وأفقية) وجهاز استشعار واحد للإزاحة (الإزاحة الأفقية؛ ويمكن أيضًا قياس الإزاحة الرأسية ولكن غير مدرجة). إجمالي TRA-15FT: 6 خلايا تحميل + 3 أجهزة استشعار للإزاحة.
• العرض ولوحة المفاتيح- يتميز TRA-15FT بلوحة مفاتيح غشائية مكونة من 20 مفتاحًا ومؤشرات LED ثلاثية القنوات لمراقبة عينات متعددة.
• وحدات الاختبار- جميعها تدعم الدمج القياسي (تحميل الخطوة)، والقص المباشر، والقص الدوري، والقص الريولوجي المباشر.

طلب

• وحدة حرارية بريطانية-DDS-1FT- القص المباشر العام الذي يتم التحكم في درجة حرارته، على سبيل المثال، المخاليط الإسفلتية، وتربة الخزان الحراري، والطبقات التحتية ذات درجة الحرارة العالية، والتخلص من النفايات النووية.
• وحدة حرارية بريطانية-DDS-3FT- هندسة التربة المتجمدة (سكة حديد تشينغهاي - التبت، مشاريع القطب الشمالي)، طبقات التربة المتجمدة الموسمية، دراسات السطح البيني للتربة الجليدية.
• وحدة حرارية بريطانية-TRA-15FT- اختبار القوة المتبقية عالي الكفاءة (على سبيل المثال، تربة منطقة الانزلاق)؛ اختبارات القوة المتبقية المتزامنة في درجات حرارة مختلفة أو مقارنة مواد مختلفة.
• القص الدوري– محاكاة تدهور القوة تحت تأثير الزلزال أو تحميل الأمواج.
• القص الريولوجي المباشر– سلوك الزحف في ظل التحميل طويل المدى.
• التدريس والبحث– مختبرات ميكانيكا التربة التي تدرس تأثيرات درجات الحرارة.

المزايا

• نطاق درجة حرارة واسعة– -20 إلى 90 درجة مئوية (DDS-3FT) أو 0 إلى 90 درجة مئوية (أخرى)، لتلبية احتياجات التربة المتجمدة ودرجات الحرارة المرتفعة.
• إجهاد القص العالي (DDS-3FT)– 10 ميجا باسكال قادرة على اختبار التربة المتجمدة أو الجليد أو الطين الصلب أو حتى الصخور الناعمة.
• ثلاث أوعية مستقلة يمكن التحكم بدرجة حرارتها (TRA-15FT)- ثلاث نقاط لدرجة الحرارة في اختبار واحد، مما يؤدي إلى مضاعفة الكفاءة ثلاث مرات؛ يتم التحكم في كل سفينة بشكل مستقل (±0.1 درجة مئوية).
• التحكم في الحلقة المغلقة المؤازرة- التحكم الدقيق في مسار الإجهاد/الانفعال، ودعم الاختبارات الدورية والانسيابية.
• وحدات اختبار متعددة– الدمج، القص المباشر، القص الدوري، الريولوجيا في نظام واحد.
• دقة اكتساب عالية- ±0.1% FS، بيانات موثوقة.
• القدرة على القوة المتبقية- TRA-15FT مناسب لاختبار القوة المتبقية.
• مسح واجهة المشغل- شاشة LCD + لوحة مفاتيح غشائية، مع مؤشرات حالة LED (TRA-15FT).

ماذا تختار

حدد النموذج بناءً على متطلبات الاختبار:

ملحوظة: يتم التحكم في درجة حرارة الأوعية الثلاث لجهاز TRA-15FT بشكل مستقل، مما يسمح بدرجات حرارة مختلفة لكل عينة - وهو مثالي للدراسات المقارنة. لاختبار القوة المتبقية، تأكد من أن البرنامج يتضمن وحدة القص الترددية.

تدفق العملية

مثال:اختبار القص السريع للتربة المجمدة (درجة حرارة تحت الصفر) باستخدام جهاز القص المباشر للتربة المجمدة الأوتوماتيكي بالكامل (وحدة حرارية بريطانية-DDS-3FT)

• تحضير العينة
  • قم بقطع التربة المجمدة غير المضطربة أو قم بإعداد عينة من التربة المجمدة المعاد تشكيلها باستخدام حلقة قطع بقطر 61.8 × 20 مم، مع الاحتفاظ بها عند درجة حرارة أقل من الصفر.
  • قياس محتوى الماء الأولي والكثافة ودرجة الحرارة.

• تركيب العينة
  • ضع العينة بسرعة في صندوق القص (تجنب الذوبان)، وقم بتثبيت الحجر المسامي ولوحة التحميل.
  • ضع صندوق القص داخل الحجرة التي يمكن التحكم بدرجة حرارتها، وقم بتوصيل قضبان التحميل العادية والأفقية.
  • تثبيت أجهزة استشعار الإزاحة وخلايا التحميل.

• ضبط درجة الحرارة
  • قم بتعيين درجة الحرارة المستهدفة (على سبيل المثال، -15 درجة مئوية) في البرنامج، وابدأ تشغيل نظام التحكم في درجة الحرارة، وانتظر حتى تستقر درجة حرارة العينة (عادةً 1 ‑ 2 ساعة حسب الحجم).

• تطبيق الإجهاد العادي
  • تطبيق الضغط الطبيعي المستهدف (على سبيل المثال، 200 كيلو باسكال) عن طريق نظام التحميل المؤازر.
  • سجل الإزاحة الطبيعية (تشوه التربة المتجمدة صغير) حتى تستقر.

• تعيين معلمات القص
  • حدد "وحدة القص السريعة" أو "وحدة القص القياسية".
  • ضبط معدل القص (على سبيل المثال، 1 مم/دقيقة – غالبًا ما يتم قص التربة المجمدة بمعدل أعلى نسبيًا).
  • ضبط حد إزاحة القص (على سبيل المثال، 6 مم).
  • اختر وضع التحكم: التحكم في الضغط (شائع) أو التحكم في الضغط.

• ابدأ بالقص
  • قم بتشغيل محرك سيرفو الأفقي لتحريك صندوق القص.
  • يسجل البرنامج قوة القص الأفقية، والإزاحة الأفقية، والإزاحة الطبيعية، ودرجة الحرارة، والوقت في الوقت الحقيقي.
  • رسم منحنى إجهاد وإزاحة القص.

• شرط التوقف
  • يتوقف تلقائيًا عند الوصول إلى الإزاحة المحددة مسبقًا أو بعد انخفاض واضح في الضغط.

• التفكيك والتنظيف
  • إيقاف التحكم في درجة الحرارة، والسماح لدرجة الحرارة بالعودة إلى درجة قريبة من درجة الحرارة المحيطة، وتفريغ القوة الطبيعية، وإزالة العينة.
  • قم بتنظيف صندوق القص، مع الحرص على التكثيف.

• معالجة البيانات
  • يحسب البرنامج ذروة إجهاد القص (أو إجهاد القص المتبقي).
  • لإجراء الاختبارات عند ضغوط طبيعية مختلفة، ارسم غلاف Mohr-Coulomb للحصول على تماسك التربة المتجمدة c وزاوية الاحتكاك φ.
  • إنشاء تقرير الاختبار.

لـ TRA-15FT (ثلاث وحدات):

• يمكن تركيب ثلاث عينات في وقت واحد، بحيث يتم ضبط كل وعاء بشكل مستقل على درجة حرارة مختلفة (على سبيل المثال، -5 درجة مئوية، 0 درجة مئوية، +5 درجة مئوية).
• يمكن للبرنامج التحكم في بداية القص لكل صندوق قص بشكل مستقل (أو في وقت واحد).
• بعد الاختبار، قم تلقائيًا بإنشاء مقارنة لمعلمات القوة عند درجات الحرارة الثلاثة.
• مثالية لدراسة تأثير درجة الحرارة على القوة المتبقية.

ملخص:تقدم هذه السلسلة أجهزة قص مباشرة ذات وحدة واحدة وثلاث وحدات يتم التحكم بدرجة حرارتها وتغطي نطاقات درجات الحرارة من 0 إلى 90 درجة مئوية و-20 إلى 90 درجة مئوية. إن DDS-1FT عبارة عن نظام قص مباشر عام يمكن التحكم بدرجة حرارته؛ إن DDS-3FT مخصص للتربة المتجمدة بقدرة إجهاد قص عالية تبلغ 10 ميجا باسكال؛ TRA-15FT عبارة عن نظام مكون من ثلاث وحدات يتم التحكم في درجة حرارته بشكل مستقل ومناسب لاختبار القوة المتبقية بكفاءة والدراسات المقارنة لدرجات الحرارة المتعددة. يجب أن يعتمد الاختيار على نطاق درجة الحرارة المطلوبة، والحاجة إلى قوة قص عالية، وإنتاجية العينة، ومتطلبات اختبار القوة المتبقية.
