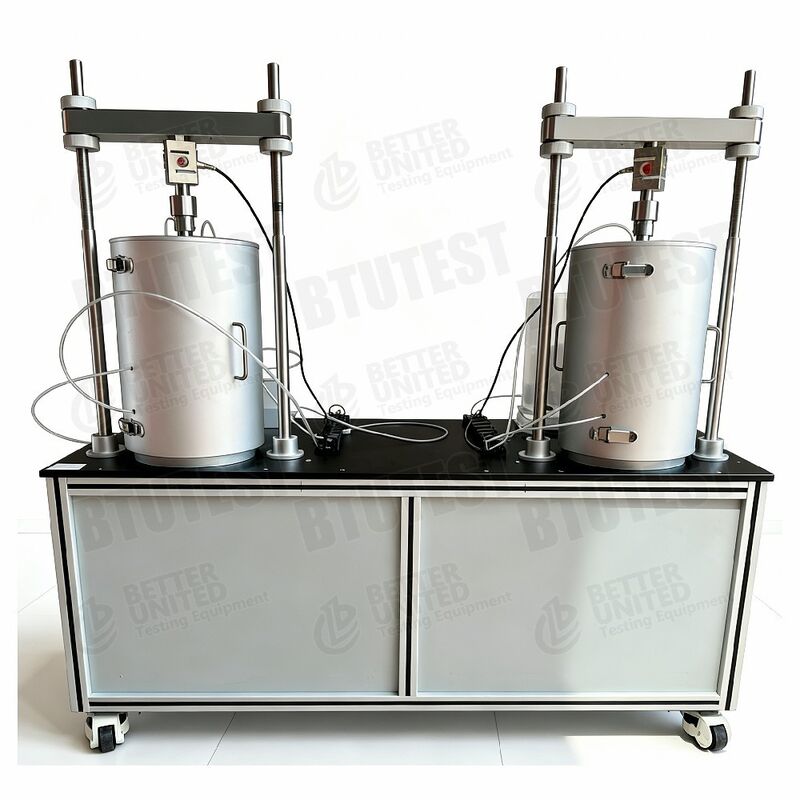

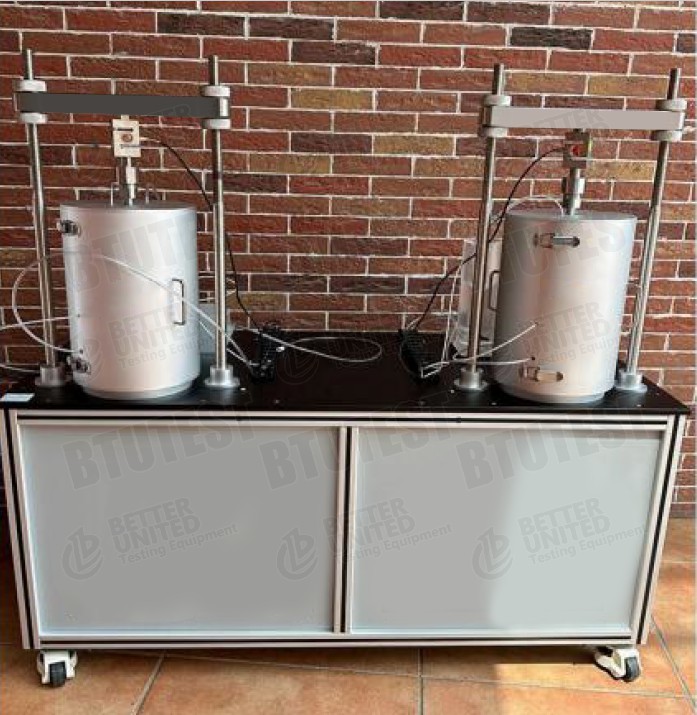

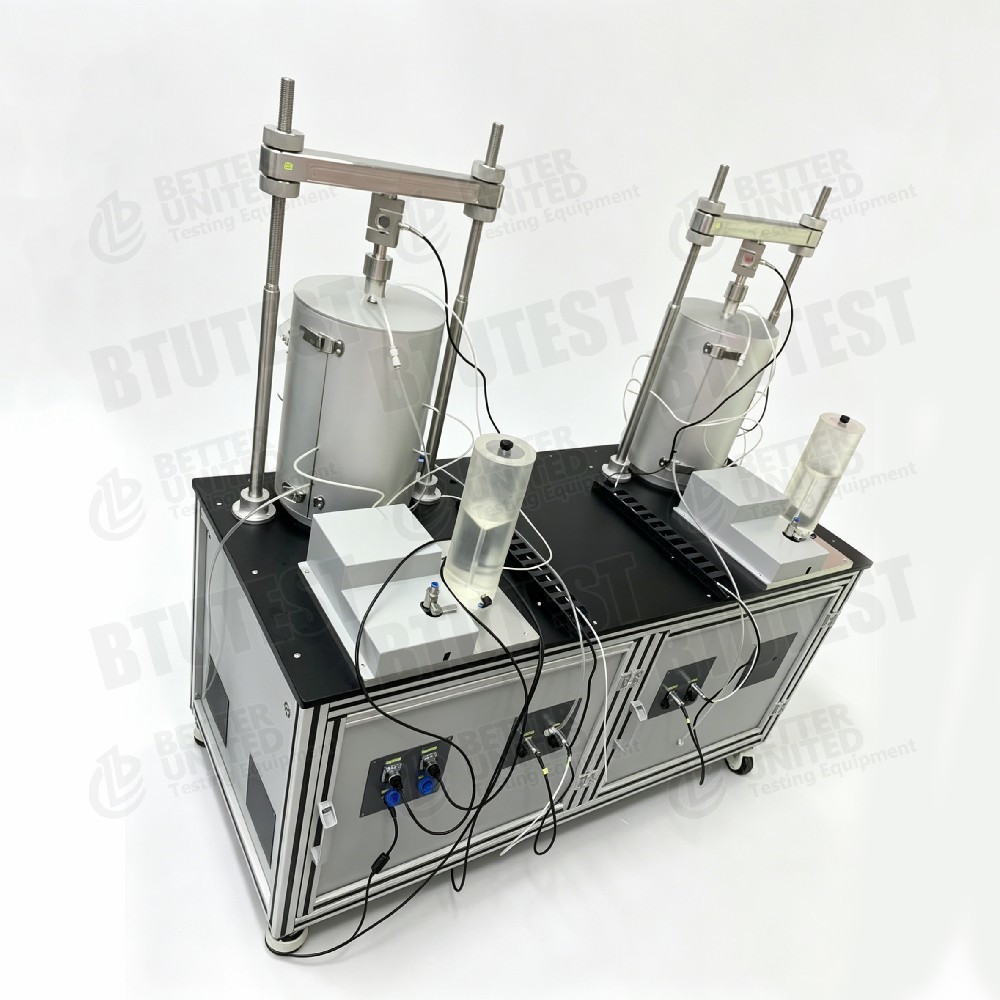

جهاز ثلاثي المحاور للتربة غير المشبعة يتم التحكم بدرجة حرارته تلقائيًا

منتوج وصف

1. الوصف

هذه المعدات هيجهاز ثلاثي المحاور للتربة غير المشبعة يتم التحكم بدرجة حرارته أوتوماتيكيًا بالكامل (قادر على وحدات متعددة)، نموذجوحدة حرارية بريطانية-تحويل النص إلى كلام-1UT. إنه جهاز متخصص يدمج نظام التحكم في درجة الحرارة في جهاز ثلاثي المحاور للتربة غير المشبعة، مما يتيح إجراء اختبارات مقترنة معقدة تتضمنمسار الإجهاد، والتحكم في درجة الحرارة، ودورات التجفيف والترطيب. يعتمد النظام خلية ضغط ذات حجرة مزدوجة، وأجهزة تحكم عالية الدقة في الضغط/الحجم، وبرنامج تحكم رباعي الأبعاد (الإجهاد المحوري، والإجهاد الشعاعي، وضغط الهواء المسامي، وضغط الماء المسامي). إنها مناسبة لدراسة السلوك المزدوج الحراري المائي الميكانيكي في الهندسة الجيوتقنية البيئية.

2. معايير الاختبار

الBTU-TTS-1UT جهاز ثلاثي المحاور للتربة غير المشبعة أوتوماتيكيًا بالكامل يمكن التحكم بدرجة حرارته (قادر على وحدات متعددة)تم تصميمه وتصنيعه لتلبية أو تجاوز متطلبات أحدث المعايير الدولية التالية:

• أستم D6836-25— تحديد منحنى خصائص مياه التربة (SWCC).
• أستم D5298-16— قياس قدرة التربة (الشفط) باستخدام ورق الترشيح
• أستم D3999-11- معامل وخواص التخميد للتربة باستخدام جهاز ثلاثي المحاور الحلقي (يشمل التربة غير المشبعة)
• أستم D7012-23- قوة الضغط ومعامل المرونة تحت الضغوط ودرجات الحرارة المختلفة
• أستم D4767-11(2020)— اختبار الضغط ثلاثي المحاور الموحد غير المصرف (CU).
• أستم D7181-20— اختبار الضغط ثلاثي المحاور الموحد (CD).
• أستم D2850-26— اختبار الضغط ثلاثي المحاور غير الموحد وغير المصرف (UU).
• آيزو 17892-9:2018- اختبارات الضغط ثلاثي المحاور الموحدة على التربة المشبعة بالماء
• أستم D2434-26— نفاذية الرأس الثابتة للتربة الخشنة الحبيبات
• أستم D5084-24— الموصلية الهيدروليكية باستخدام مقياس نفاذية الجدار المرن
• إن آيزو 17892-8:2018- اختبار ثلاثي المحاور غير الموحد غير المصرف (الأوروبي)
• بس 1377-7:1990— اختبارات قوة القص (الإجهاد الكلي / مسار الإجهاد)

3. المواصفات (المعلمة)

وحدات البرمجيات: الحصول على البيانات، وتوحيد التربة غير المشبعة، واختبار ثلاثي محاور إجهاد التربة غير المشبعة، ومسار إجهاد التربة غير المشبعة، والتحكم رباعي الأبعاد، وزحف ثلاثي محاور التربة غير المشبعة، ووحدة اختبار دورة التجفيف والترطيب، ومعدات اختبار التحكم في درجة الحرارة.

4. التفاصيل (التفاصيل الفنية)

• خلية ضغط مزدوجة الغرفة: مصمم لاختبارات دورة التجفيف والترطيب، مما يتيح التحميل المستقل أو المتزامن للغرف الداخلية والخارجية أثناء عمليات التجفيف والترطيب.
• تحكم رباعي الأبعاد: يمكن للبرنامج التحكم بشكل مستقل في الإجهاد المحوري، والإجهاد الشعاعي (ضغط الخلية)، وضغط الهواء المسامي، وضغط الماء المسامي، مما يحقق اختبارًا مزدوجًا حقيقيًا متعدد المجالات.
• وحدات تحكم حجم عالية الدقة: تتمتع وحدات التحكم في المياه الخلوية والمسامية بدقة تبلغ 1 كيلو باسكال ودقة مطلقة تبلغ ± 1 كيلو باسكال؛ جهاز التحكم في ضغط الهواء المسامي لديه دقة ±1kPa ودقة 0.1kPa.
• نظام التحميل المحوري: الحد الأقصى للدفع 10 كيلو نيوتن، الدقة ±0.1% FS؛ نطاق السرعة 0.00001 ~ 10 مم / دقيقة، السكتة الدماغية 100 مم، مع وظيفة التقديم / الترجيع السريع.
• نظام التحكم في درجة الحرارة: -5 درجة مئوية ~ +100 درجة مئوية، الدقة ±0.1 درجة مئوية، قادرة على محاكاة ذوبان التجميد ودرجة الحرارة المرتفعة ودرجة الحرارة الثابتة والظروف الحرارية الأخرى.
• وحدة دورة التجفيف والترطيب: يدعم دورات التجفيف (زيادة ضغط الهواء / تقليل ضغط الماء) ودورات الترطيب (خفض ضغط الهواء / زيادة ضغط الماء)، جنبًا إلى جنب مع مسار الإجهاد والتحكم في درجة الحرارة - مناسب للجيوتقنية البيئية المناخية.
• متعددة الوحدات قادرة: يقترح إمكانية توصيل خلايا ضغط متعددة بالتوازي للاختبار المتزامن لعينات متعددة.

5. التطبيق

• الهندسة الجيوتقنية البيئية: الاستجابة الميكانيكية للتربة في ظل دورات التجفيف والترطيب المقترنة وتغيرات درجات الحرارة
• تغير المناخ والبنية التحتية:تأثيرات دورات تبخر الأمطار على المنحدرات والأرضيات وأغطية مدافن النفايات
• دراسات التجميد والذوبان: سلوك التربة غير المشبعة عند درجات حرارة تحت الصفر (-5 درجة مئوية)
• المواد العازلة لمستودع النفايات النووية: اقتران حراري-هيدروميكانيكي (مثل البنتونيت)
• علاج الأساس في المناطق الحارة والرطبة: قوة التربة وتشوهها تحت درجات الحرارة المرتفعة والرطوبة العالية
• أكوام الطاقة والمضخات الحرارية ذات المصدر الأرضي: تأثير درجة الحرارة على الخواص الميكانيكية لواجهة التربة الخوازيق
• التدريس والأبحاث المتطورة: تعليم وأبحاث ميكانيكا التربة متعددة المجالات

6. المزايا

• نطاق درجة حرارة واسعة: -5 درجة مئوية ~ +100 درجة مئوية، يغطي سيناريوهات التجميد والذوبان ودرجات الحرارة المرتفعة
• جهاز ثلاثي المحاور للتربة غير المشبعة يتم التحكم بدرجة حرارته تلقائيًا بالكامل: لا يتطلب أي تدخل يدوي لدرجة الحرارة ومسارات الشفط
• خلية ضغط مزدوجة الغرفة: مصمم خصيصًا لدورات التجفيف والترطيب، وقياس دقيق لتغير الحجم
• تحكم مستقل رباعي الأبعاد: الإجهاد المحوري، ضغط الخلية، ضغط الهواء المسامي، ضغط الماء المسامي - كل منها يتم التحكم فيه بشكل مستقل
• أجهزة استشعار ووحدات تحكم عالية الدقة: دقة الضغط ±1kPa، دقة الدفع ±0.1% FS
• وحدات برمجية غنية: يتضمن الدمج، والإجهاد ثلاثي المحاور، ومسار الإجهاد، والزحف، ودورات التجفيف والترطيب، والتحكم في درجة الحرارة
• متعددة الوحدات قادرة: يدعم الاتصال المتوازي لخلايا الضغط المتعددة لزيادة كفاءة الاختبار
• قرص سيراميك مستورد: 500kPa قيمة دخول الهواء عالية، وأداء مستقر

8. ماذا تختار (دليل الاختيار)

9. تدفق العملية

• تحضير العينة→ قم بإعداد عينة من التربة غير المشبعة بقطر 39.1 مم × ارتفاع 80 مم
• تثبيت القرص السيراميك والعينة→ قم بتثبيت القرص الخزفي عالي دخول الهواء (المشبع مسبقًا) وضعه في خلية الضغط ذات الحجرة المزدوجة
• ضبط درجة الحرارة→ ضبط درجة الحرارة المستهدفة (على سبيل المثال، -5 درجة مئوية أو +60 درجة مئوية)؛ انتظر حتى تستقر درجة الحرارة (الدقة ±0.1 درجة مئوية)
• توازن التشبع والشفط→ قم بتطبيق ضغط الهواء المسامي وضغط الماء المسامي باستخدام تقنية ترجمة المحور للوصول إلى الشفط المصفوفي المستهدف
• دورات التجفيف والترطيب (اختياري)← إجراء التجفيف (زيادة ضغط الهواء / تقليل ضغط الماء) والترطيب (خفض ضغط الهواء / زيادة ضغط الماء) وفقًا لتسلسل مبرمج؛ حجم السجل وتغييرات محتوى الماء
• مرحلة التوحيد→ تطبيق صافي ضغط الخلية. تغيير حجم السجل
• مرحلة القص أو مسار الإجهاد→ تنفيذ قص الضغط المستمر أو مسار الضغط المخصص (التحكم رباعي الأبعاد)
• مرحلة الزحف (اختياري)→ الحفاظ على التوتر المستمر. سجل تشوه الزحف
• الحصول على البيانات→ سجل في جميع أنحاء: الإجهاد المحوري، الإجهاد الشعاعي، ضغط الهواء المسامي، ضغط الماء المسامي، تغير الحجم، درجة الحرارة، الإزاحة، القوة المحورية
• مرحلة ما بعد المعالجة← يقوم البرنامج بإنشاء منحنيات الإجهاد والانفعال، ومخططات مسار الشفط، ومنحنيات تأثير دورة التجفيف والترطيب، ومنحنيات تأثير درجة الحرارة، وما إلى ذلك.
• ملحق متعدد الوحدات (إن أمكن)← في حالة استخدام نظام متعدد الوحدات، قم بإجراء اختبارات متوازية أو مقارنة على عينات متعددة في وقت واحد
