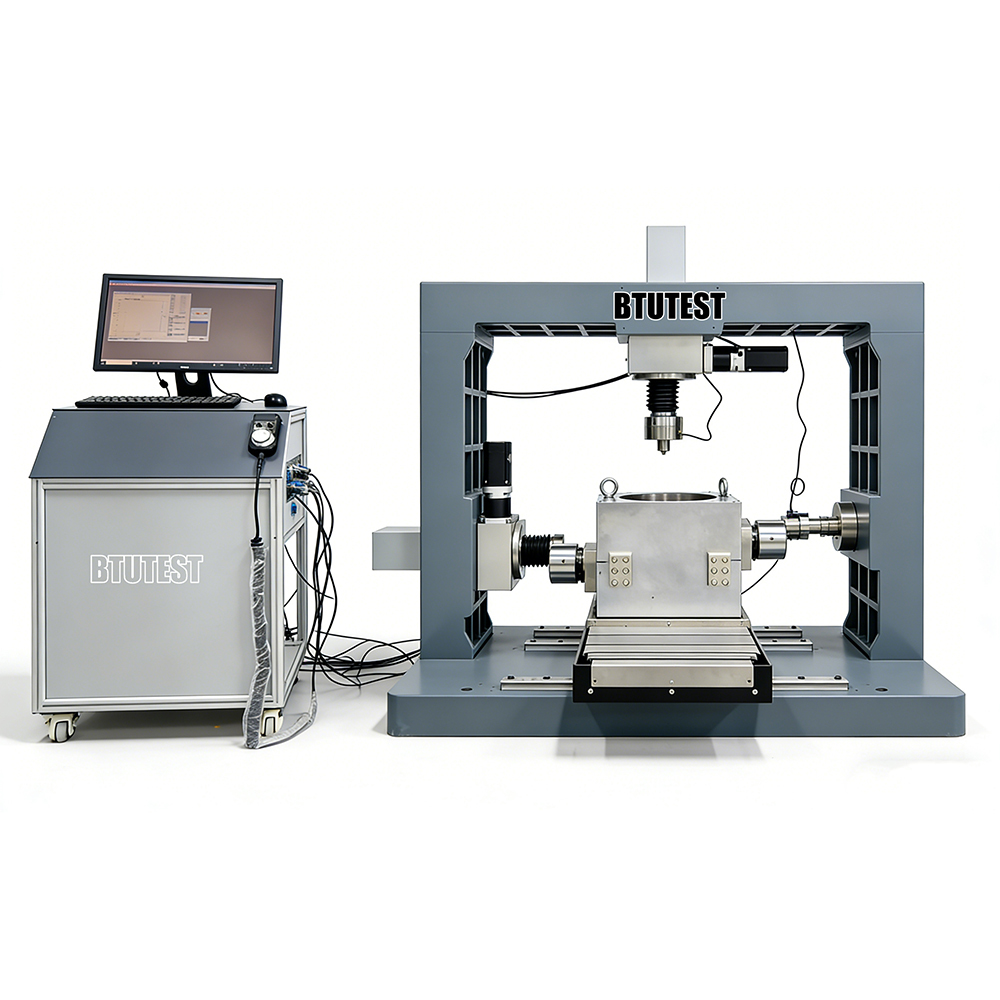

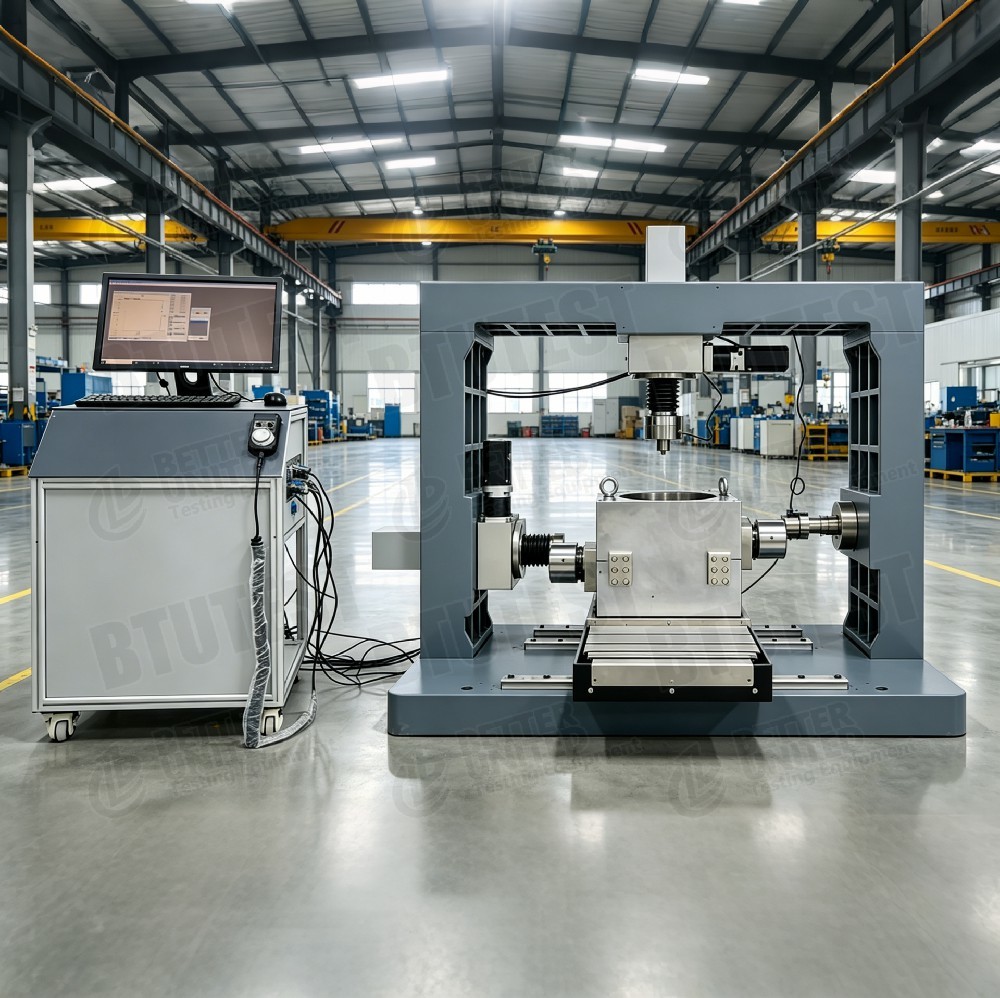

جهاز قص مباشر كبير وبسيط

منتوج وصف

أجهزة القطع المباشر الكبيرة / أجهزة القطع البسيطة

الوصف

هذه السلسلة تتكون من:أجهزة القطع المباشر الكبيرة / أجهزة القطع البسيطةمصممة لاختبار القطع للأراضي ذات الحبوب الخام، والحفر الصخري، والتركيبات الأرضية، وواجهات هيكل التربة، وغيرها من العينات الكبيرة.يستخدم المعدات إطار رد فعل البورتري القابل للاستبعاد ويقدم مجموعة مختلفة من القوى وخيارات حجم العينةوتشمل النماذج الرئيسية:

المجموعة الأولى (جهاز القص المباشر الكبير / جهاز القص البسيط)

• BTU-DDS-100: فئة 100 T (1200 kN) ، أقصى عينة L.750 × B.750 × H.400 مم
• BTU- دي دي اس 40 اف ام: فئة 40 T (400 kN) ، عينة Ø500 × H.300 mm أو 300 × 300 × 300 mm
• BTU- دي دي إس-35 إف إم: فئة 20 T (200 kN) ، عينة 300 × 300 × 300 مم أو 200 × 200 × 200 مم

المجموعة الثانية (أجهزة القطع المباشرة الكبيرة ذاتية التشغيل بالكامل)

• BTU-دي إس-35 إف: فئة 20 T (200 kN) ، العينة 300/150/200/100 mm
• BTU- دي دي إس-45 إف: فئة 40 T (400 kN) ، عينة 500 ملم (مربع أو مستدير)

السمات المشتركة:

• قادرة على التوحيد القياسي، القص القياسي، القص السريع، القص المتبادل، القص الدوري، القص المباشر الريولوجي، القص البسيط، إلخ.
• مجهزة بوحدة جمع البيانات متعددة القنوات وبرنامج Windows للحصول على البيانات / المعالجة.
• سرعة القطع الأفقية قابلة للتعديل دون خطوة (0.00001 ∼10 ملم/دقيقة).
• التحديثات الاختيارية: قشر الواجهة، قشر بسيط، التحكم في درجة الحرارة، الخ.

معايير الاختبار (الدولية)

• أيه إس تي إم دي 3080(اختبار القطع المباشر)
• أيه إس تي إم دي 5321(القطع المباشر بين واجهة التربة الجيوسينتيسية)
• الصيغة:(قوة القطع في واجهة التربة الجيوسينتيسية)
• أيه إس تي إم دي 3080-04(القطع المباشر على نطاق واسع للأراضي ذات الحبوب الخام)
• طراز ASTM D6528(اختبار قشر بسيط)
• الصيغة ISO 17892-10(اختبار القطع المباشر)
• BS 1377-7(اختبار القطع المباشر)
• EN 1997-2(الترميز الأوروبي رقم 7 جزء 2)

هذه السلسلة تلبي متطلبات هذه المعايير للعينات الكبيرة ، والأراضي ذات الحبوب الخشنة ، وقطع الواجهة ، واختبارات القطع البسيطة.

المواصفات

بناءً على اللقطتين، يتم تلخيص معايير كل نموذج على النحو التالي (بعض البيانات مجتمعة من الصور).

> ملاحظة: يتم كتابة سعة الإطار BTU-DDS-35FM على أنها 1200 kN ولكن الحمل الرأسي هو 200 kN فقط - من المحتمل أن يكون خطأ في الكتابة ؛ يجب أن تتطابق سعة الإطار الفعلية مع القدرة على الحمل.

دطائرات

• إطار تفاعلي للجدار القابل للفصلسهلة النقل والتركيب في الموقع، مناسبة للعينات الكبيرة والحمولات الكبيرة.
• أحجام عينة متعددةمن 100 ملم إلى 750 ملم طول الجانب/قطر، تغطي التربة الخام والحجر الذي لا يمكن اختباره في الخلايا الثلاثية المحورية التقليدية.
• نظام رفع صناديق القطع- الرفع الكهربائي للنموذج الأكبر (100T) ، الرفع اليدوي أو كتلة سلسلة للنماذج المتوسطة، مما يسهل التعامل مع صناديق القطع الثقيلة.
• خلايا الحمل عالية الدقةدقة ± 0.1٪ FS تضمن قياسات دقيقة في الحجم الكبير.
• نطاق سرعة واسع بدون خطوات0.0000110 ملم/دقيقة، قادرة على محاكاة الزحف إلى القص السريع.
• القدرة على القطع البسيطبعض النماذجدعم اختبارات القطع البسيطة باستخدام صناديق القطع الحلقية.
• وحدات البرمجيات الغنيةيحتوي على التوحيد القياسي، والقطع القياسي، والقطع المتبادل، والقطع السريع، والقطع الدوري، والريولوجيا، والقطع البسيط، وما إلى ذلك؛ يمكن للمستخدمين الجمع حسب الحاجة.
• تحسين المرونة- تحديثات البرمجيات (وحدات الارتباط) و خيارات الأجهزة (تقطيع واجهة، التحكم في درجة الحرارة) متاحة.

التطبيق

• التربة ذات الحبوب الخام والحجرتحديد معايير قوة القطع للسدود العالية، والدرجات الفرعية، ومكبات نفايات المناجم، وغيرها من ملءات الهندسة على نطاق واسع.
• واجهات هيكل التربةدراسة خصائص الاحتكاك في التربة المتراكمة، التربة الحائطية، تربة الأنابيب، الخ (تتطلب وحدة قشر واجهة اختيارية).
• المواد الجيوسنتسية- قوة القطع بين المنسوجات الجوية والغشاء الجوي والشبكات الجوية والتربة.
• اختبارات قشر بسيطة- محاكاة حالات الإجهاد البسيطة للقطع لدراسة انيسوتروبيا التربة أو الاستجابة الدورية.
• القطع المتبادلة والدوريةتقييم تدهور القوة والقوة المتبقية تحت الحمل المتكرر (على سبيل المثال، الزلازل، الموجات).
• السلوك الرايولوجييزحف تحت الحمل المستمر
• اختبار الحجم الكبيرقوة عمودية تصل إلى 1200 كيلونوتر، مناسبة للواجهات الصخرية عالية القوة أو الصخور الكبيرة.

المزايا

• سعة عالية وحجم كبيرقوة تصل إلى 1200 كيلونوتر وعينة 750 × 750 × 400 مم، مما يسمح بالاختبار المباشر لملء الميدان وتجنب تأثيرات المقياس.
• إطار وحداتبناء قابلة للفصل لسهولة النقل والتركيب، مناسبة لمساحة مختبر محدودة أو استخدام في الموقع.
• دقة قياس عاليةخلايا الحمل ± 0.1% FS، دقة التحول إلى 0.001 ملم (1 ميكرو مترا).
• اختبار متعدد الوظائفيمكن لآلة واحدة أن تقوم بالقطع المباشر ، والقطع البسيط ، والقطع المتبادل ، والقطع الدوري ، والريولوجيا ، إلخ.
• نطاق سرعة واسعمن الزحف البطيء للغاية إلى القطع السريع، وتلبية معايير مختلفة.
• الاستحواذ الآلي والمعالجةيجمع برنامج ويندوز البيانات تلقائيًا، ويظهر المنحنيات في الوقت الحقيقي، ويحسب معايير القوة.
• قابلية التوسع‬ اختياري تشق واجهة، التحكم في درجة الحرارة، وحدات الاقتران لاحتياجات البحث في المستقبل.
• صلبة وآمنةإطار رد فعل قوي مع حماية من الإفراط.

ماذا تختار؟

اختيار النموذج المناسب بناء على متطلبات الاختبار:

الاحتياج	النموذج الموصى به	السبب
أكبر عينة 750 × 750 مم ، حمولة عالية جداً (≥ 1000 كين)	BTU-DDS-100	1200 كيلون قوة عمودية / أفقية ، رفع كهربائي
عينة تصل إلى 500 ملم ، قوة 400 كيلون	BTU-DDS-40FM أو DDS-45F	40FM يدعم القطع البسيط ؛ 45F هو القطع المباشر فقط
عينة تصل إلى 300 ملم ، قوة 200 كيلون	BTU-DDS-35FM أو DDS-35F	35FM يدعم القطع البسيط ؛ 35F هو القطع المباشر فقط
تحتاج إلى قشر بسيط (حلقات التراص)	DDS-100 / 40FM / 35FM	هذه النماذج تشمل صراحة وظيفة القطع البسيطة
تحتاج إلى قشر دوري أو متبادل	دعم جميع النماذج (وحدات البرمجيات)	تأكد من أن البرنامج يتضمن الوحدة المطلوبة
الحاجة إلى قشر الواجهة (هيكل التربة)	أي نموذج مع خيار ‬وحدة قشر واجهة‬	يتطلب مصابيح إضافية
الحاجة إلى التحكم في درجة الحرارة (تربة مجمدة أو درجة حرارة عالية)	وحدة تحكم درجة الحرارة الاختيارية /45	تحقق من نطاق درجة الحرارة مع الشركة المصنعة
ميزانية محدودة، عينة ≤300 مم، قوة ≤200 كيلون	BTU-DDS-35F	أداء جيد من حيث التكلفة، وظائف كاملة
البحث على نطاق واسع، أقصى قدر من المرونة	BTU-DDS-100	أقصى قوة وحجم، بالإضافة إلى وحدات الارتباط الاختيارية

> ملاحظة: من المحتمل أن FM في DDS-40FM / 35FM تعني Direct shear + Simple shear DDS-35F / 45F قد تدعم فقط القطع المباشر (لا يوجد قطع بسيط). تأكد من توافر وحدة البرمجيات عند الاختيار.

تدفق العملية

مثال:اختبار القطع المباشر لملء الصخور الكبير (BTU-DDS-100، عينة 750 × 750 × 400 مم، التوتر الطبيعي الثابت)

• إعداد العينة
  • إعداد مادة حفر الصخور وفقًا لتدرج المجال، ومحافظة على محتوى الماء، وتكثيف الطبقات إلى الكثافة المستهدفة.
  • حجم العينة 750×750×400 ملم، ويمكن أن تكون الوزن الإجمالي عدة أطنان.
• تثبيت صناديق القطع
  • استخدام الرفع الكهربائي لوضع صندوق القطع السفلي على قاعدة الإطار.
  • ضع العينة في الصندوق السفلي، و تسوية السطح.
  • وضع صندوق القطع العلوي وربط لوحة التحميل الرأسية.
• تركيب أجهزة الاستشعار
  • تثبيت خلية الحمل الرأسي (1200 كينول) وخلية الحمل الأفقية (1200 كينول).
  • تثبيت أجهزة استشعار التنقل الرأسي (عدة، على سبيل المثال، واحدة في كل زاوية) وأجهزة استشعار التنقل الأفقي.
  • قم بتوصيل جهاز تسجيل البيانات بالكمبيوتر
• تطبيق الضغط الطبيعي
  • تطبيق الجهد الطبيعي المستهدف (على سبيل المثال، 500 كيبا، القوة الإجمالية ≈ 0.5 MPa × 0.5625 م2 = 281 كين) عبر نظام الحمل الرأسي.
  • تشغيل البرنامج وتسجيل التشوه الرأسي (التوحيد) حتى مستقرة.
• حدد معايير القطع
  • حدد "وحدة القطع القياسية".
  • حدد سرعة القطع (على سبيل المثال، 1 ملم/دقيقة).
  • حدّد حدّ تحوّل القطع (مثل 50 ملم أو 6-10٪ من طول جانب العينة).
  • في حالة القطع المتبادل، حدد عدد الدورات ومدى الانتقال.
• ابدأي في القص
  • تشغيل نظام الحمل الأفقي لدفع صندوق القطع العلوي (أو السفلي).
  • البرنامج يسجل قوة القطع الأفقية، والنزوح الأفقي، والنزوح الرأسي، والوقت في الوقت الحقيقي.
  • منحنى تحويل التوتر من خلال القطع.
• حالة التوقف
  • يتوقف تلقائيًا عندما يتم الوصول إلى النزوح المحدد مسبقًا أو بعد انخفاض واضح في ضغط القطع.
• التفكيك والتنظيف
  • إفراغ القوة الطبيعية، سحب المكبس الأفقي.
  • ارفع صندوق القطع العلوي، إزالة العينة، تنظيف صندوق القطع.
• معالجة البيانات
  • البرنامج يحسب ذروة إجهاد القطع
  • بالنسبة للاختبارات في الإجهادات الطبيعية المختلفة، قم برسم ملف محر كولوم للحصول على c و φ.
  • إذا تم إجراء القطع المتبادل، تحصل على القوة المتبقية.
  • توليد تقرير الاختبار.

> **للاختبارات البسيطة للقشر**: استخدم صندوق قشر حلقات التراص، والحفاظ على حجم ثابت (غير مستمد) أو ارتفاع ثابت (مستمد) أثناء القشر، واختيار ′′وحدة القشر البسيطة′′ في البرنامج.

ملخص:هذه السلسلة من أجهزة القطع المباشر الكبيرة / القطع البسيط تغطي القوى القياسية من 20 T إلى 100 T وحجم العينة من 100 ملم إلى 750 ملم.القطع المتبادل، القطع الدوري، علم التشنجات، وغيرها من الاختبارات. وهي مناسبة لاختبارات واسعة النطاق للأراضي الخام، والحفر الصخري، وواجهات هيكل التربة، والتركيبات الأرضية.يجب أن يستند الاختيار إلى الحجم الأقصى للعينة، والقوة المطلوبة، والحاجة إلى قدرة قشر بسيطة، ومتطلبات الترقية المستقبلية. BTU-DDS-100 هو التكوين على أعلى مستوى للبحوث الهندسية واسعة النطاق؛DDS-35F/45F هي أنظمة القطع المباشر التلقائية بالكامل ذات التكلفة الفعالة؛ سلسلة FM توفر إضافة إلى ذلك القدرة على القطع البسيطة.
